앞면 드라이브 백플레인 설치

이 섹션의 지침에 따라 앞면 2.5" 또는 3.5" 드라이브 백플레인을 설치하십시오.

이 작업 정보

  • 이 서버는 아래 유형의 앞면 2.5" 드라이브 백플레인을 최대 3개까지 지원합니다. 백플레인 유형과 수량에 따라 백플레인의 설치 위치가 달라집니다.
    • 2.5" SAS/SATA 8베이 백플레인

    • 2.5" AnyBay 8베이 백플레인

    • 2.5" NVMe 8베이 백플레인

    위에 나열된 AnyBay 백플레인과 NVMe 백플레인은 동일한 물리적 회로 기판을 사용합니다. 차이점은 백플레인에서 배선에 사용되는 커넥터입니다(NVMe 및 SAS/SATA 또는 NVMe만).
  • 이 서버는 아래 유형의 앞면 3.5" 드라이브 백플레인을 지원합니다.
    • 3.5" SAS/SATA 12베이 백플레인

    • 3.5" AnyBay 12베이 백플레인

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

펌웨어 및 드라이버 다운로드: 구성 요소를 교체한 후 펌웨어 또는 드라이버를 업데이트해야 할 수 있습니다.

절차

  1. 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
  2. 앞면 드라이브 백플레인을 설치합니다.
    특정 유형에 따라 실제 백플레인은 그림과 다를 수 있습니다.

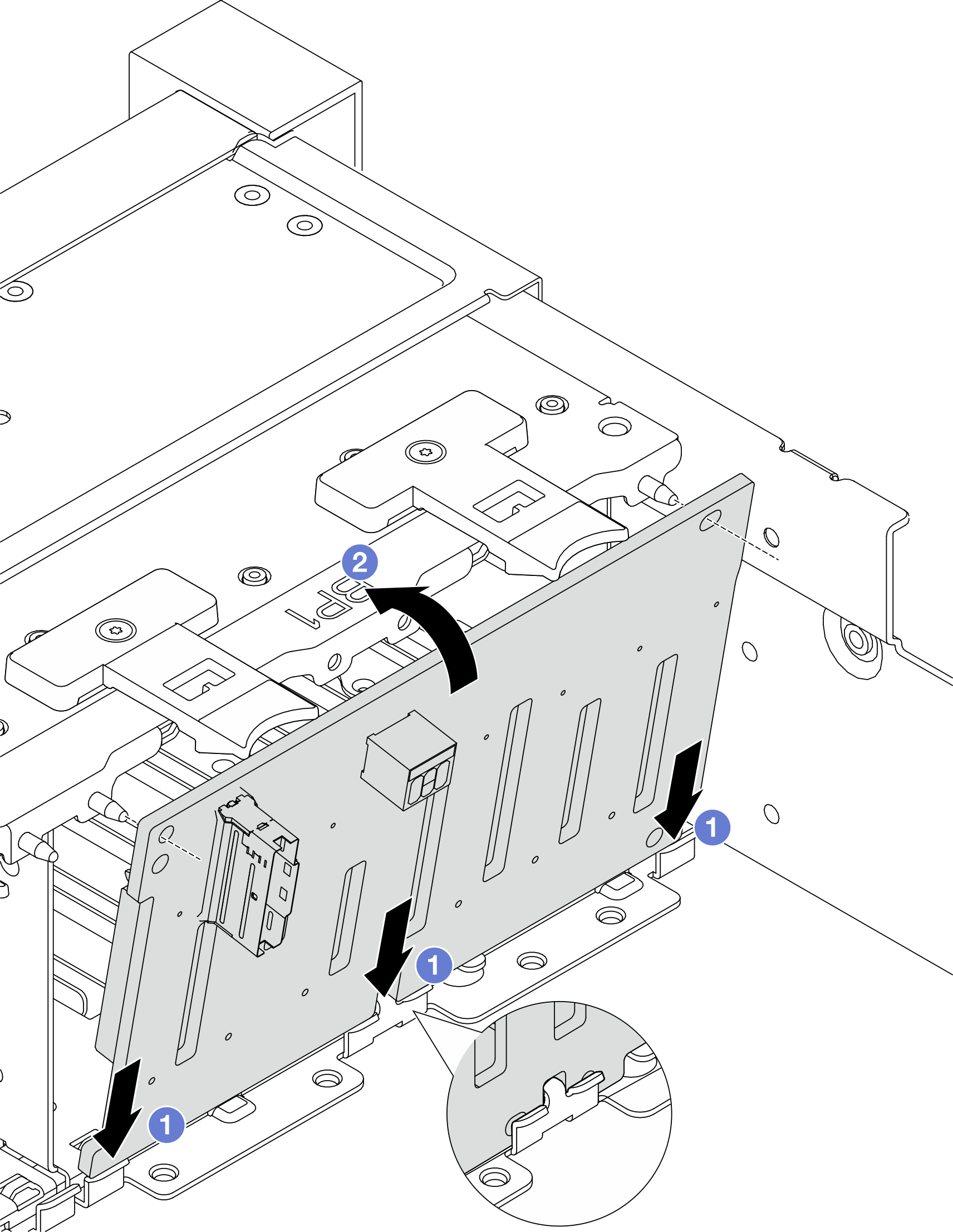

    그림 1. 앞면 2.5" 드라이브 백플레인 설치
    Installing the front 2.5-inch drive backplane
    1. 백플레인 하단을 섀시의 슬롯에 맞춘 다음 백플레인을 섀시 쪽으로 내리십시오.
    2. 백플레인의 구멍을 섀시의 핀에 맞추고 백플레인을 제 위치로 누르십시오. 해제 탭은 백플레인을 제자리에 고정하는 역할을 합니다.

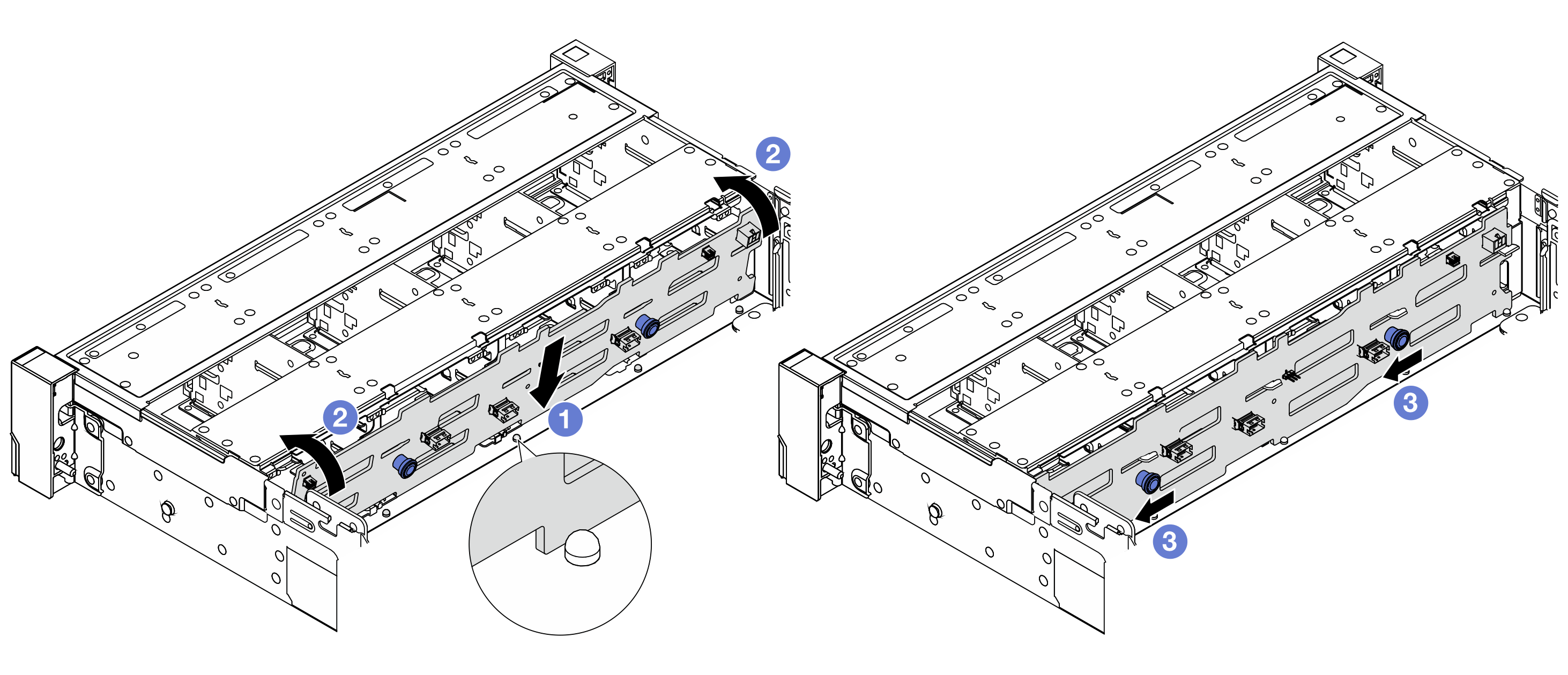

    그림 2. 앞면 3.5" 드라이브 백플레인 설치
    Installing the front 3.5-inch drive backplane
    1. 백플레인 하단을 섀시와 맞춘 다음 섀시 쪽으로 낮추십시오.
    2. 백플레인을 수직 위치로 돌리십시오. 섀시의 후크 4개가 백플레인의 해당 구멍을 통과하는지 확인하십시오.
    3. 그런 다음, 제자리에 맞춰져 고정될 때까지 백플레인을 부드럽게 미십시오.
  3. 드라이브 백플레인에 케이블을 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.

완료한 후

  1. 드라이브 베이에 모든 드라이브와 필러(있을 경우)를 다시 설치하십시오. 2.5" 또는 3.5" 핫 스왑 드라이브 설치의 내용을 참조하십시오.

  2. 시스템 팬 케이지를 제거한 경우 다시 설치하십시오. 시스템 팬 케이지 설치의 내용을 참조하십시오.

  3. 부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
