安装正面硬盘背板

按照本节中的说明安装正面 2.5 英寸或 3.5 英寸硬盘背板。

关于本任务

  • 服务器最多支持三个以下类型的 2.5 英寸正面硬盘背板。根据背板类型和数量的不同，背板的安装位置也有所不同。

    • 2.5 英寸 SAS/SATA 8 插槽背板

    • 2.5 英寸 AnyBay 8 插槽背板

    • 2.5 英寸 NVMe 8 插槽背板

    注
    上面列出的 AnyBay 背板和 NVMe 背板使用相同的物理电路板。区别在于背板上用线缆连接的接口是 NVMe 和 SAS/SATA 还是仅 NVMe。
  • 服务器支持以下类型的 3.5 英寸正面硬盘背板：

    • 3.5 英寸 SAS/SATA 12 插槽背板

    • 3.5 英寸 AnyBay 12 插槽背板

注意

  • 请阅读安装准则和安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

  • 为避免静电导致的系统中止和数据丢失，请在安装前将容易被静电损坏的组件放在防静电包装中，并在操作设备时使用静电释放腕带或其他接地系统。

固件和驱动程序下载：更换组件后，可能需要更新固件或驱动程序。

过程

  1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
  2. 安装正面硬盘背板。
    注
    根据具体类型的不同，您的背板可能与插图有所不同。

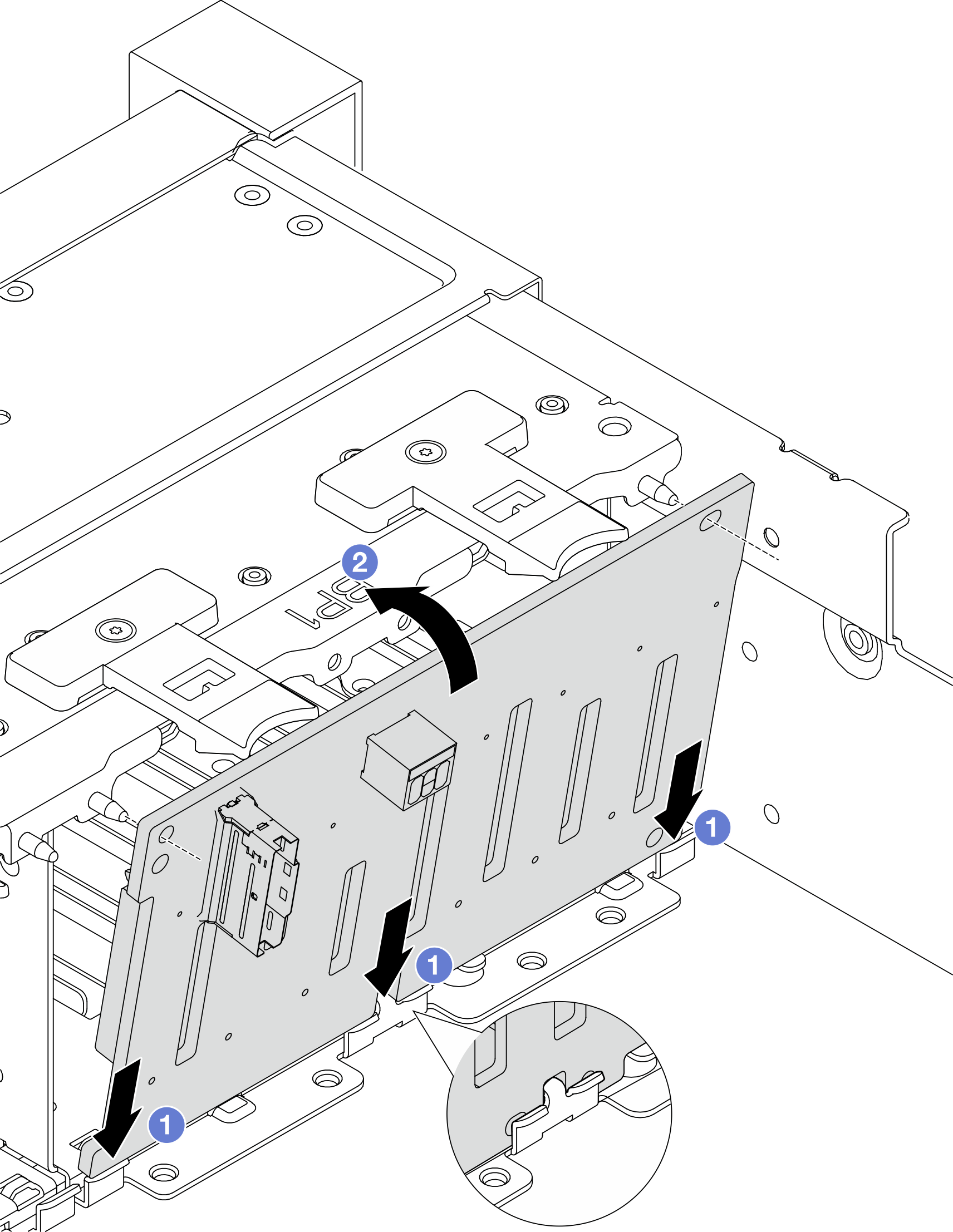

    图 1. 安装 2.5 英寸正面硬盘背板
    Installing the front 2.5-inch drive backplane
    1. 将背板底部与机箱上的插槽对齐，然后将背板向下放入机箱。
    2. 将背板上的孔与机箱上的定位销对齐，然后将背板按入到位。解锁卡扣将把背板固定到位。

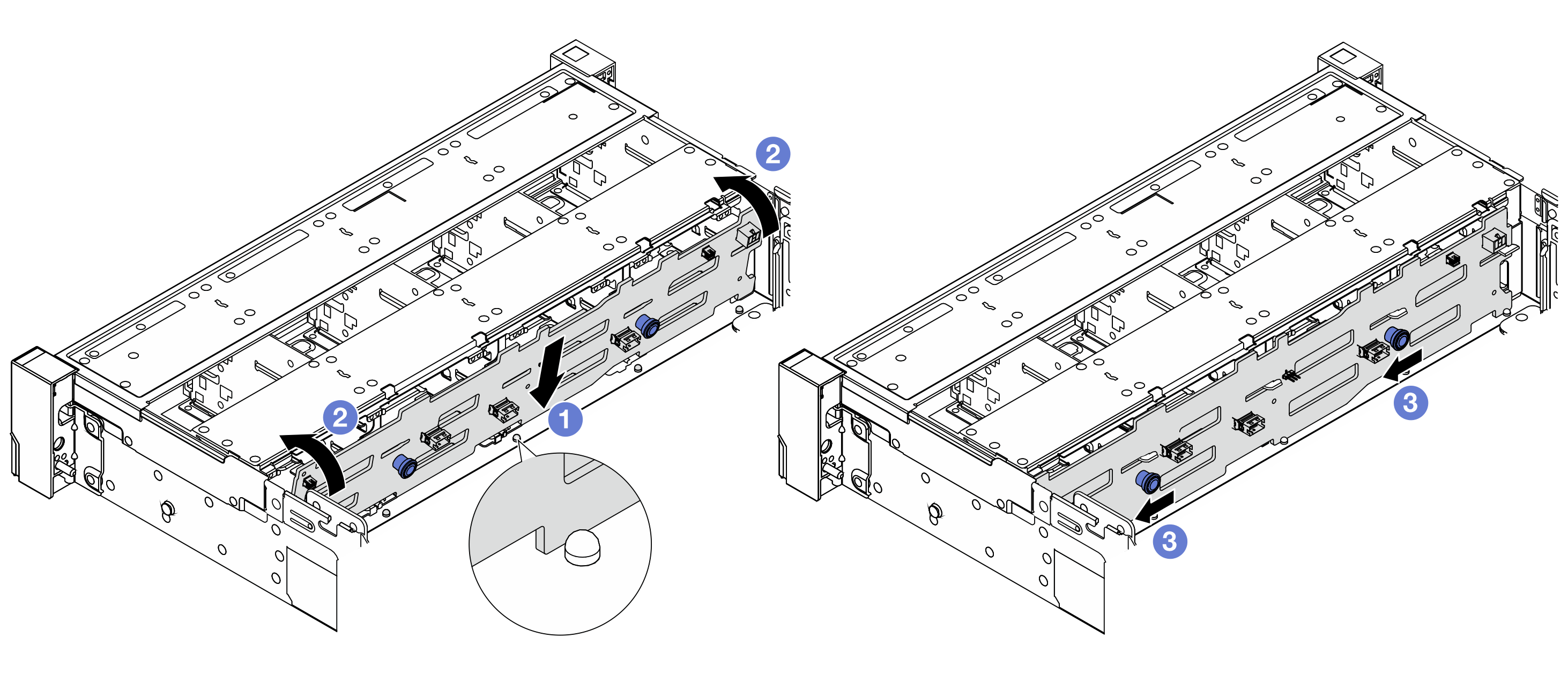

    图 2. 安装正面 3.5 英寸硬盘背板
    Installing the front 3.5-inch drive backplane
    1. 将背板底部与机箱对齐，然后将其向下放入机箱。
    2. 将背板旋至垂直位置。确保机箱上的四个挂钩穿过背板上对应的孔。
    3. 如图所示推动背板，直至固定到位。
  3. 将线缆连接到硬盘背板。请参阅内部线缆布放。

完成之后

  1. 将所有硬盘和填充件（如有）装回硬盘插槽中。请参阅安装 2.5 英寸或 3.5 英寸热插拔硬盘。

  2. 如果之前卸下了系统风扇架，请将其装回。请参阅安装系统风扇架。

  3. 完成部件更换。请参阅完成部件更换。
