更换背面转接卡组合件和 PCIe 适配器

按照本节中的说明卸下和安装背面转接卡组合件和 PCIe 适配器。PCIe 适配器可以是以太网卡、主机总线适配器、RAID 适配器、附加 PCIe 固态硬盘适配器或任何其他受支持的 PCIe 适配器。PCIe 适配器因类型而异，但安装和卸下的过程相同。

转接卡架因服务器背面配置而异。

注

有关更换用于 Neptune Core Module 的 3FH 转接卡架的信息，请参阅更换 Lenovo Processor Neptune Core Module（仅限经过培训的技术人员）。
有关更换图形处理单元（GPU）的信息，请参阅更换 GPU。
有关更换 1FH 和 3FH M.2 转接卡架的信息，请参阅更换 M.2 硬盘仓和硬盘背板。
对于配备 8 x 2.5 英寸背面硬盘仓的配置，需要一把平头螺丝刀或一枚硬币来松开连接到 PCIe 适配器（插槽 1 或 5）的外部小外形规格可插拔（SFP）线缆滑锁。

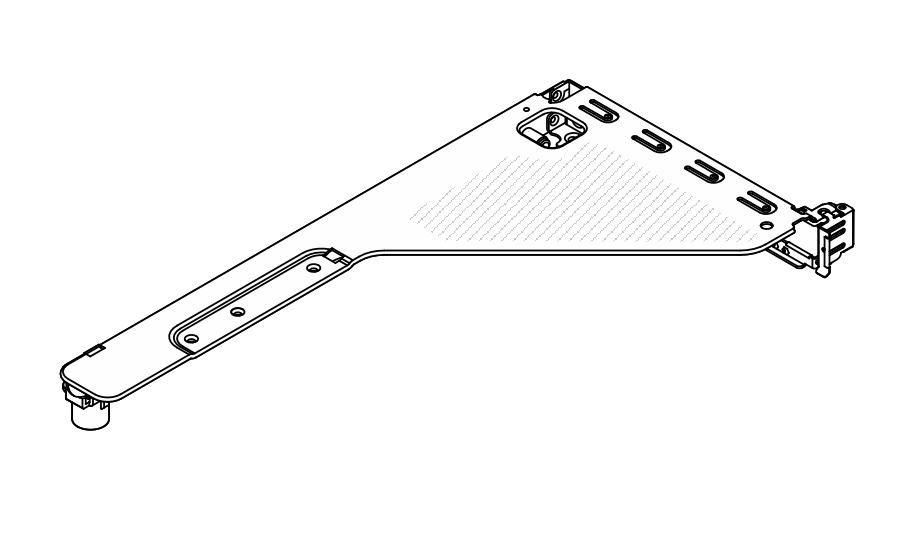

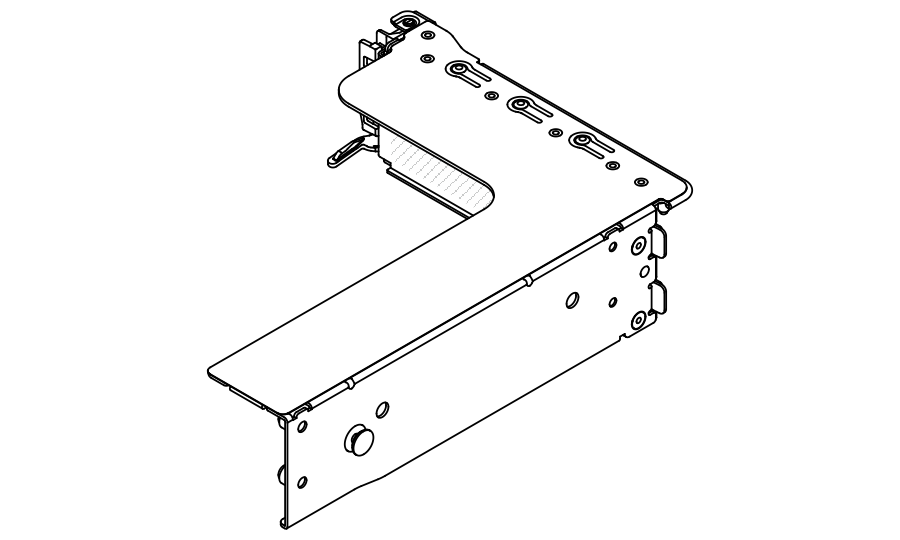

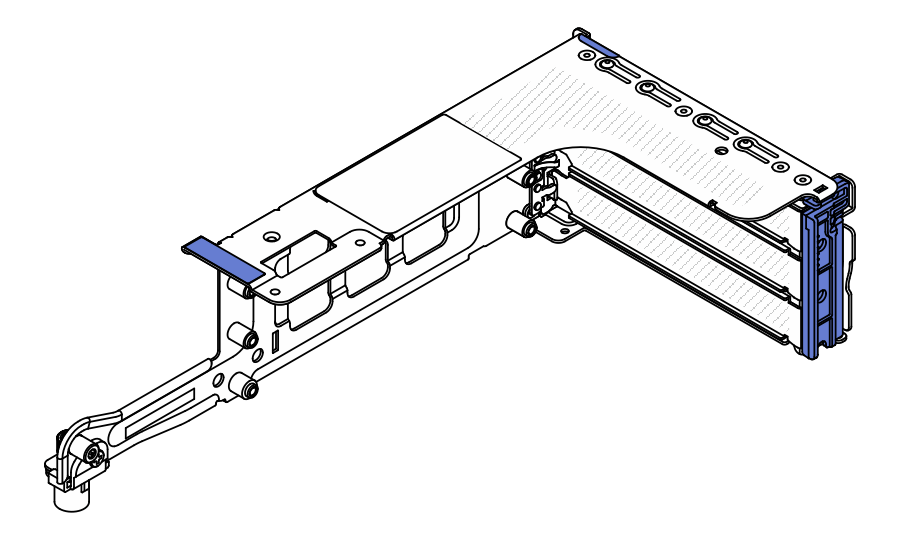

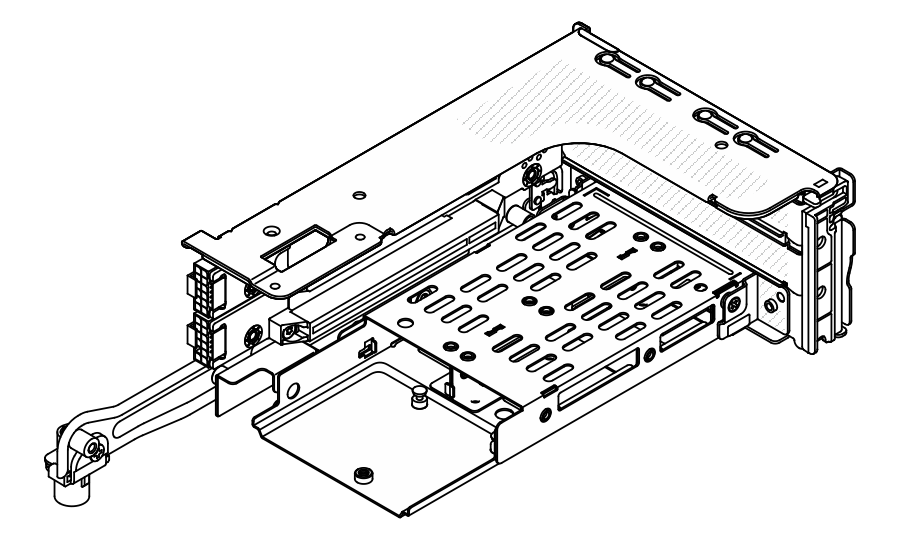

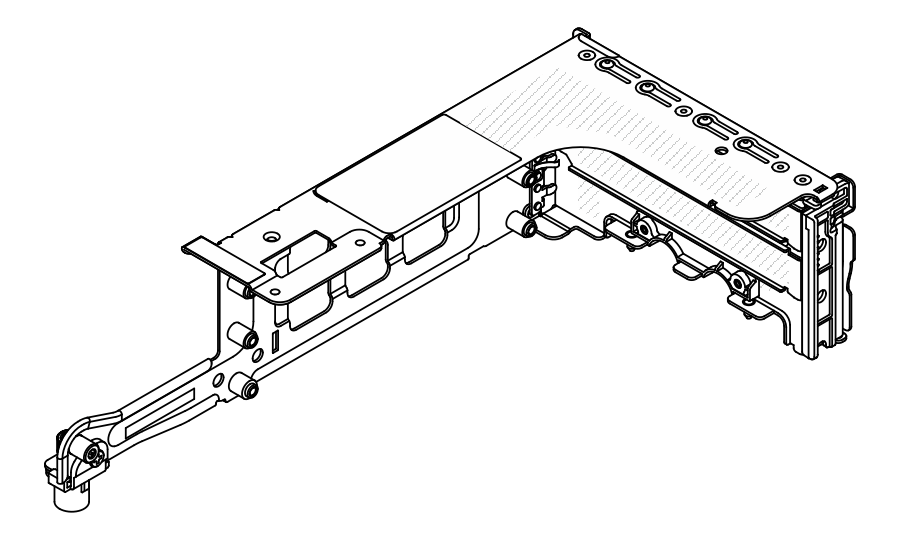

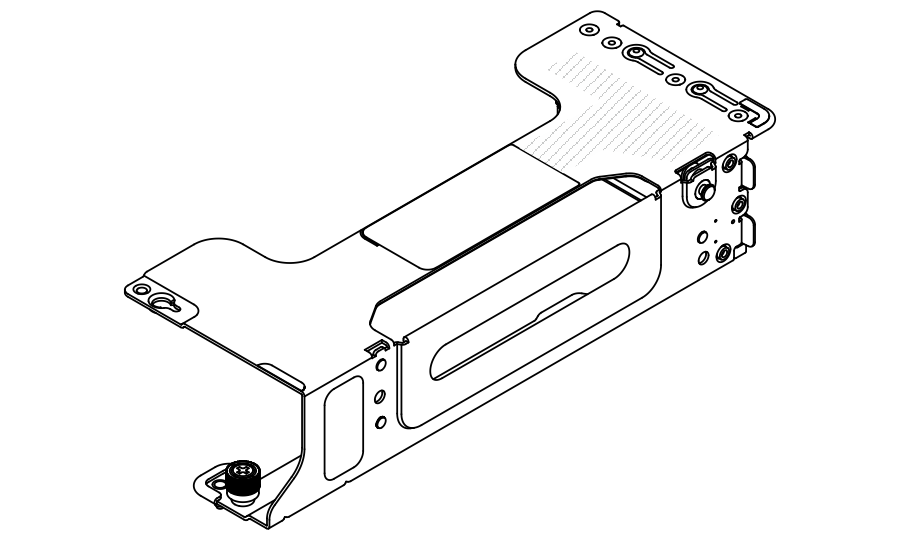

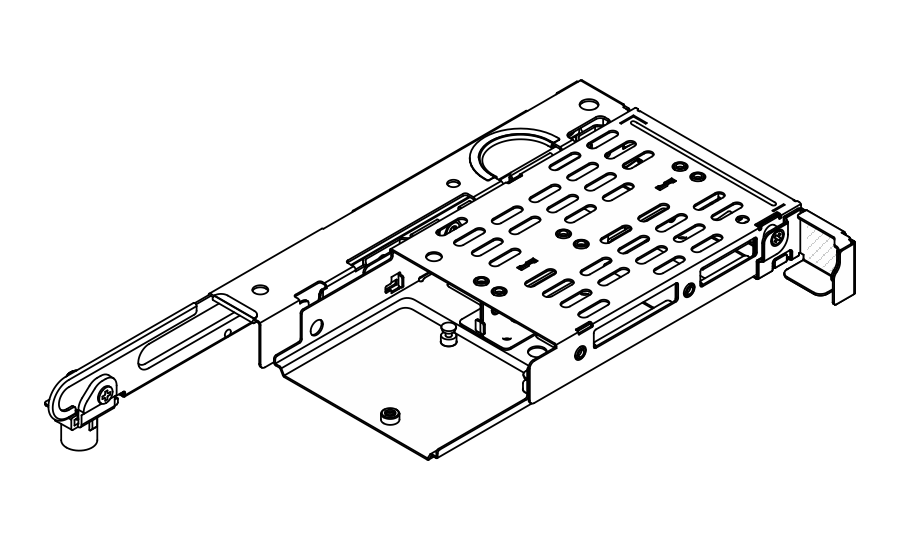

表 1. 支持的背面转接卡架
服务器配置	转接卡架 1	转接卡架 2	转接卡架 3	转接卡架 4
配备 10 个 PCIe 插槽的配置	2LP 转接卡架	3FH 转接卡架 3FH M.2 转接卡架	3FH 转接卡架 3FH M.2 转接卡架用于 Neptune Core Module 的 3FH 转接卡架	2LP 转接卡架
配备 4 x 2.5 英寸背面硬盘仓的配置	2LP 转接卡架	3FH 转接卡架 3FH M.2 转接卡架	1FH 转接卡架 1FH M.2 转接卡架	不适用
配备 8 x 2.5 英寸背面硬盘仓的配置	2FH 转接卡架	1FH 转接卡架 1FH M.2 转接卡架	1FH 转接卡架 1FH M.2 转接卡架	不适用
配备 4 x 3.5 英寸背面硬盘仓的配置	不适用	1FH 转接卡架 1FH M.2 转接卡架	1FH 转接卡架 1FH M.2 转接卡架	不适用
