การเปลี่ยนส่วนประกอบตัวยกด้านหลังและอะแดปเตอร์ PCIe

ทำตามคำแนะนำในส่วนนี้เพื่อถอดและติดตั้งส่วนประกอบตัวยกด้านหลังและอะแดปเตอร์ PCIe อะแดปเตอร์ PCIe อาจเป็นการ์ดอีเทอร์เน็ต, อะแดปเตอร์ Host Bus, อะแดปเตอร์ RAID, อะแดปเตอร์ PCIe SSD แบบ Add-In หรืออะแดปเตอร์ PCIe ที่รองรับอื่นๆ อะแดปเตอร์ PCIe แตกต่างกันไปตามประเภท แต่ขั้นตอนการติดตั้งและการถอดนั้นเหมือนกัน

ตัวครอบตัวยกจะแตกต่างกันไปตามการกําหนดค่าด้านหลังเซิร์ฟเวอร์

หมายเหตุ

สำหรับการเปลี่ยนตัวครอบตัวยก 3FH โปรดดู Neptune Core Module การเปลี่ยน Lenovo Processor Neptune Core Module (เฉพาะช่างเทคนิคที่ได้รับการฝึกอบรมเท่านั้น)
สำหรับการเปลี่ยนหน่วยประมวลผลกราฟิก (GPU) โปรดดู การเปลี่ยน GPU
สำหรับการเปลี่ยนตัวครอบตัวยก M.2 1FH และ 3FH โปรดดู การเปลี่ยนตัวครอบไดรฟ์ M.2 และแบ็คเพลนไดรฟ์
สำหรับการกำหนดค่าที่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ช่อง ต้องใช้ไขควงปากแบนหรือเหรียญเพื่อปลดสลักของสายแบบเสียบได้ขนาดเล็ก (SFP) ภายนอกที่เชื่อมต่อกับอะแดปเตอร์ PCIe ที่ช่องเสียบ 1 หรือ 5

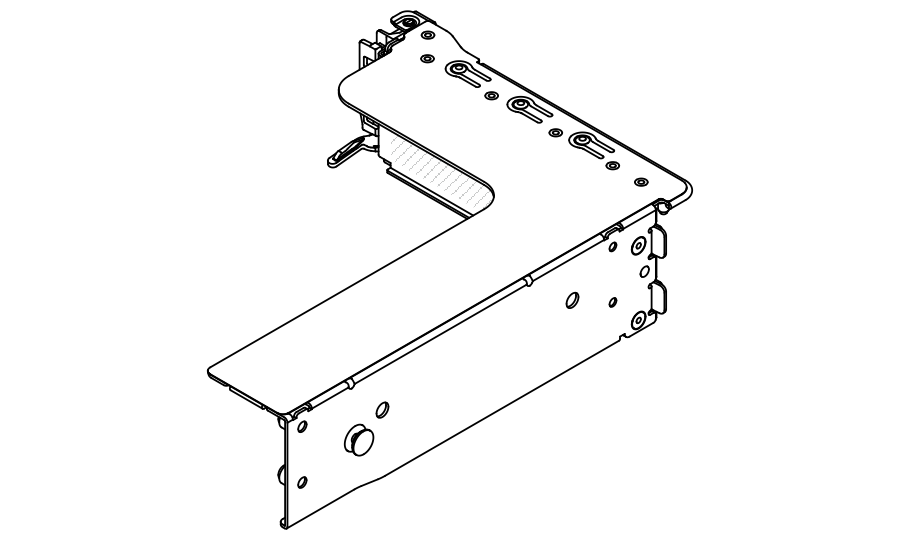

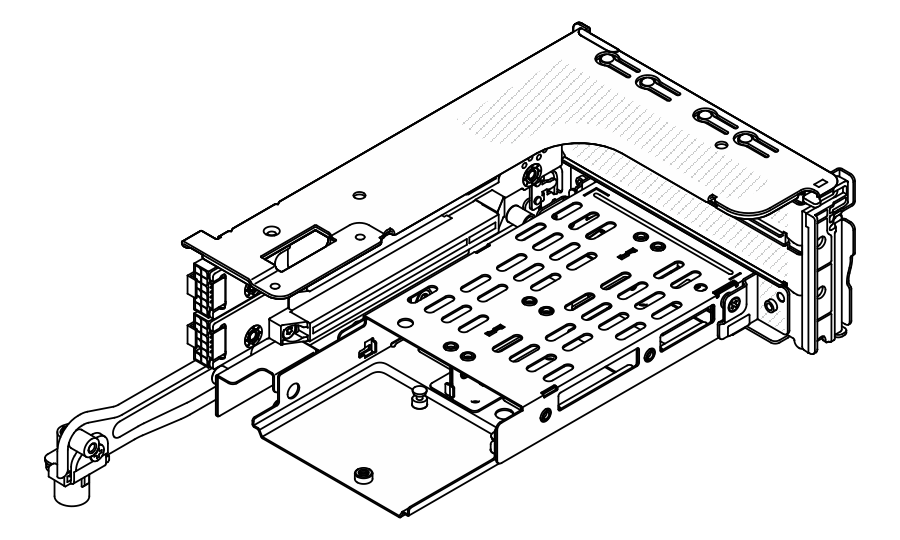

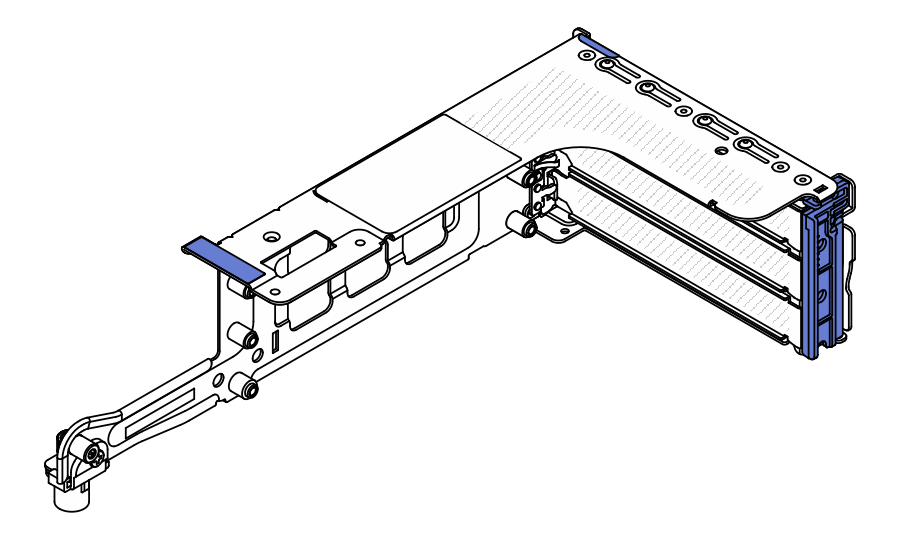

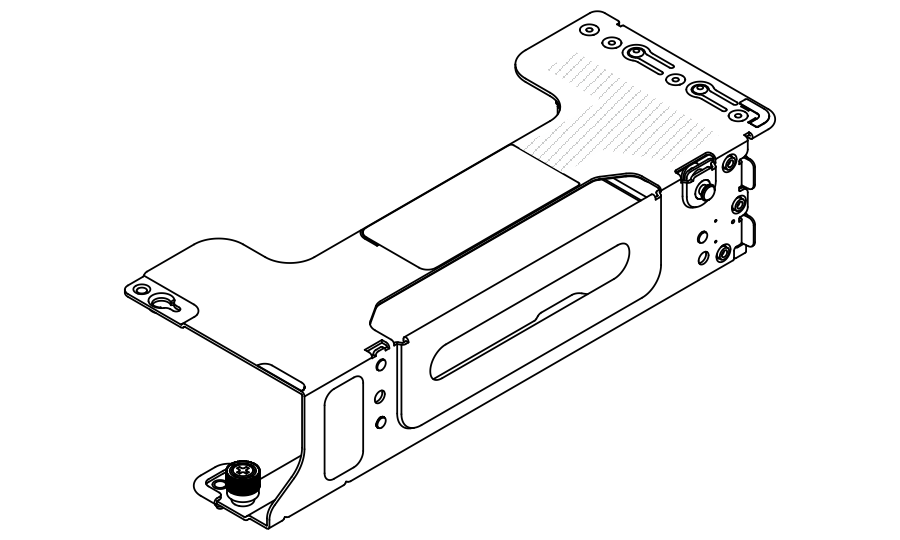

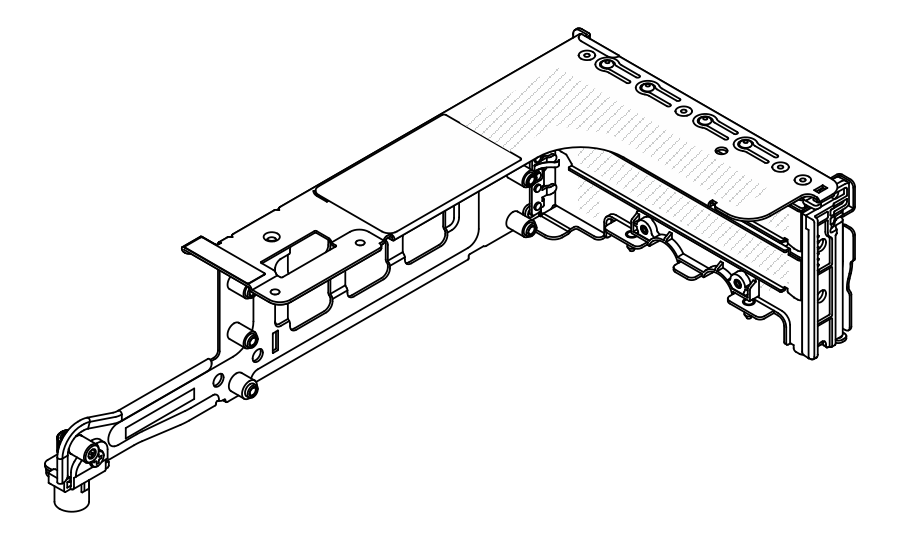

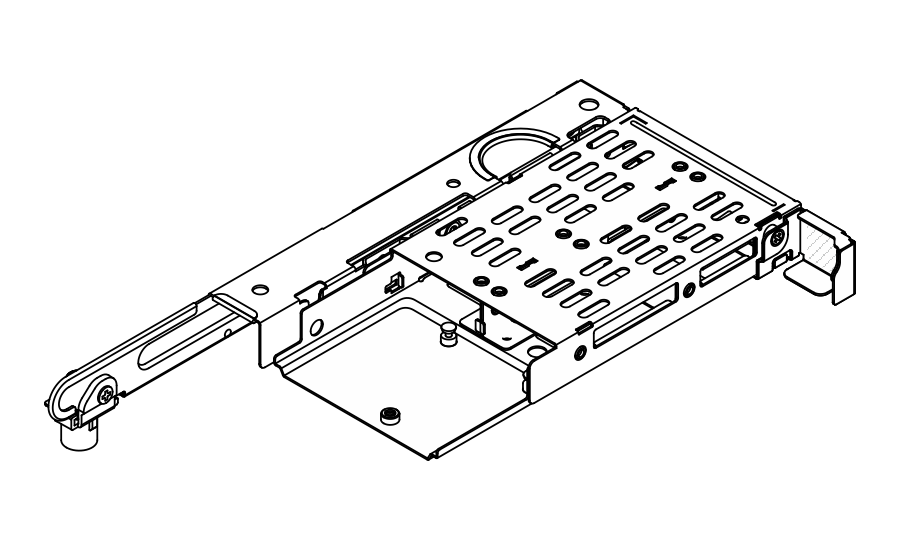

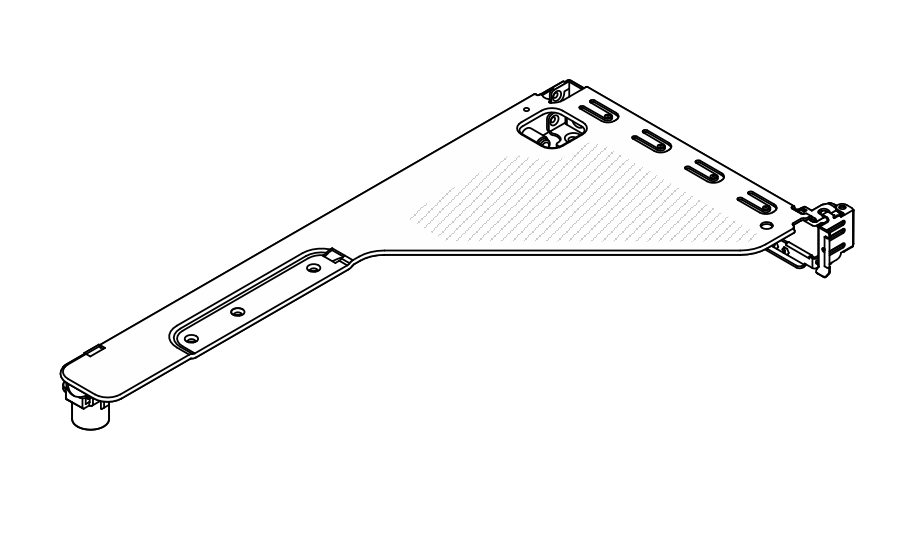

ตารางที่ 1. ตัวครอบตัวยกด้านหลังที่รองรับ
การกำหนดค่าเซิร์ฟเวอร์	ตัวครอบตัวยก 1	ตัวครอบตัวยก 2	ตัวครอบตัวยก 3	ตัวครอบตัวยก 4
การกำหนดค่าที่มีช่องเสียบ PCIe 10 ช่อง	ตัวครอบตัวยก 2LP	ตัวครอบตัวยก 3FH ตัวครอบตัวยก 3FH M.2	ตัวครอบตัวยก 3FH ตัวครอบตัวยก 3FH M.2 ตัวครอบตัวยก 3FH สำหรับ Neptune Core Module	ตัวครอบตัวยก 2LP
การกำหนดค่าที่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 4 ช่อง หนึ่งตัว	ตัวครอบตัวยก 2LP	ตัวครอบตัวยก 3FH ตัวครอบตัวยก 3FH M.2	ตัวครอบตัวยก 1FH ตัวครอบตัวยก 1FH M.2	ไม่ระบุ
การกำหนดค่าที่มีตัวครอบไดรฟ์ด้านหลังขนาด 2.5 นิ้ว 8 ช่อง หนึ่งตัว	ตัวครอบตัวยก 2FH	ตัวครอบตัวยก 1FH ตัวครอบตัวยก 1FH M.2	ตัวครอบตัวยก 1FH ตัวครอบตัวยก 1FH M.2	ไม่ระบุ
การกำหนดค่าที่มีตัวครอบไดรฟ์ด้านหลังขนาด 3.5 นิ้ว 4 ช่อง หนึ่งตัว	ไม่ระบุ	ตัวครอบตัวยก 1FH ตัวครอบตัวยก 1FH M.2	ตัวครอบตัวยก 1FH ตัวครอบตัวยก 1FH M.2	ไม่ระบุ
