ติดตั้งโมดูล OCP ด้านหลัง

ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งโมดูล OCP ด้านหลัง

เกี่ยวกับงานนี้

ข้อควรสนใจ
  • อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

  • ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

  • ป้องกันการสัมผัสไฟฟ้าสถิตที่อาจทำให้ระบบหยุดการทำงานและสูญเสียข้อมูลได้ ด้วยการเก็บส่วนประกอบที่ไวต่อไฟฟ้าสถิตไว้ในบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตจนถึงเวลาทำการติดตั้ง และใช้งานอุปกรณ์เหล่านี้ด้วยสายรัดข้อมือป้องกันการคายประจุไฟฟ้าสถิตหรือระบบเดินสายดินอื่นๆ

ขั้นตอน

  1. ให้นำบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่บรรจุชิ้นส่วนตัวใหม่ไปสัมผัสกับพื้นผิวที่ไม่มีการทาสีด้านนอกของเซิร์ฟเวอร์ จากนั้น นำชิ้นส่วนตัวใหม่ดังกล่าวออกจากบรรจุภัณฑ์แล้ววางบนพื้นผิวที่มีการป้องกันไฟฟ้าสถิต
  2. ถอดแผงครอบโมดูล OCP หากมี
  3. ติดตั้งโมดูล OCP

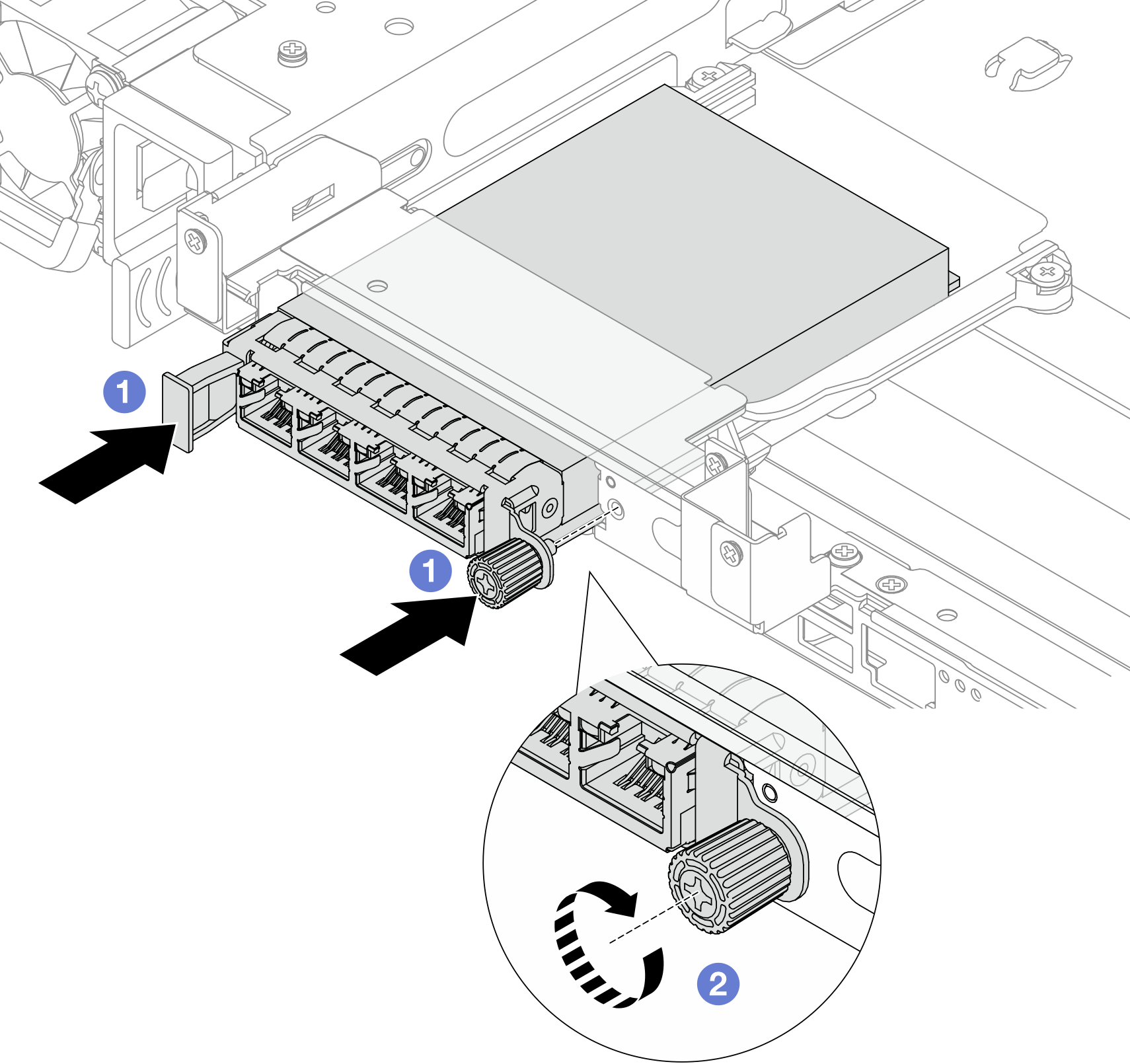

    รูปที่ 1. การติดตั้งโมดูล OCP ด้านหลัง
    หมายเหตุ
    ตรวจสอบว่าเสียบโมดูล OCP เข้าที่และและขันน็อตยึดแน่นดีแล้ว มิฉะนั้น โมดูล OCP จะไม่ได้รับการเชื่อมต่อแบบเต็มและอาจไม่ทำงาน

    Installing the rear OCP module
    1. ดันโมดูล OCP ลงในช่องเสียบจนกว่าจะเข้าที่พอดี
    2. ขันน็อตยึดให้แน่นเพื่อยึดโมดูล OCP หากจำเป็น ให้ใช้ไขควง
      หมายเหตุ

      โมดูล OCP มีขั้วต่ออีเทอร์เน็ตเสริมสองหรือสี่ชุดสำหรับการเชื่อมต่อเครือข่าย

      รูปที่ 2. โมดูล OCP (ขั้วต่อสองตัว)
      OCP module (two connectors, seen from the rear)

      รูปที่ 3. โมดูล OCP (ขั้วต่อสี่ตัว)
      OCP module (four connectors, seen from the rear)

      ตามค่าเริ่มต้น ขั้วต่ออีเทอร์เน็ตชุดใดชุดหนึ่งบนโมดูล OCP สามารถทำหน้าที่เป็นขั้วต่อการจัดการโดยใช้ความจุในการจัดการที่ใช้ร่วมกันได้ด้วย

หลังจากดำเนินการเสร็จ

ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
