Instalar o módulo OCP traseiro

Siga as instruções nesta seção para instalar o módulo OCP traseiro.

Sobre esta tarefa

Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Remova o preenchimento do módulo OCP, se houver.
  3. Instale o módulo OCP.

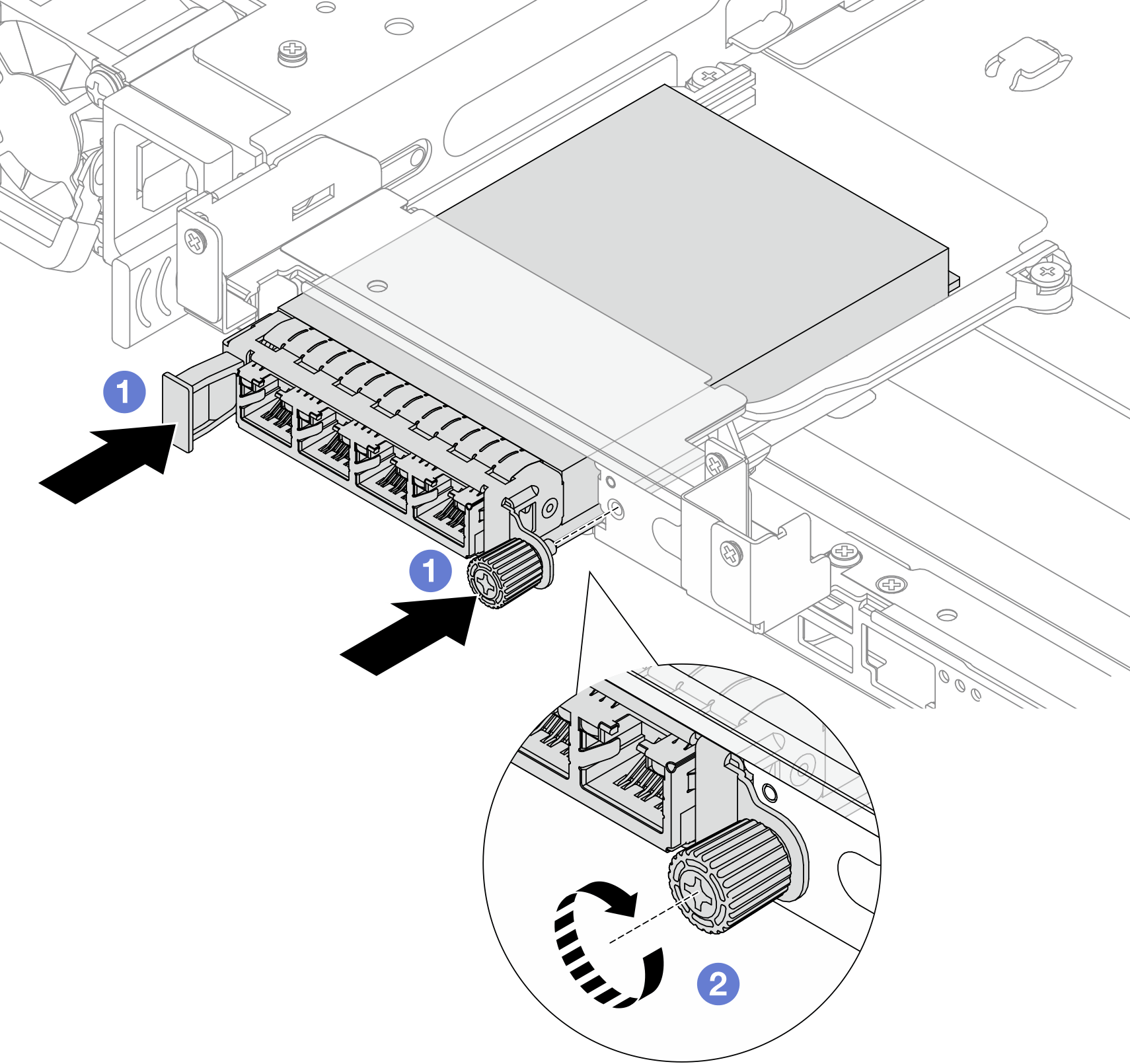

    Figura 1. Instalando o módulo OCP traseiro
    Nota
    O módulo OCP deve estar bem encaixado e o parafuso deve estar bem apertado. Caso contrário, o módulo OCP não obterá conexão completa e poderá não funcionar.

    Installing the rear OCP module
    1. Empurre o módulo OCP no slot até que ele fique bem encaixado.
    2. Aperte o parafuso de aperto manual para prender o módulo OCP. Use uma chave de fenda, se necessário.
      Nota

      O módulo OCP fornece dois ou quatro conectores Ethernet adicionais para conexões de rede.

      Figura 2. Módulo OCP (dois conectores)
      OCP module (two connectors, seen from the rear)

      Figura 3. Módulo OCP (quatro conectores)
      OCP module (four connectors, seen from the rear)

      Por padrão, qualquer conector Ethernet no módulo OCP também pode funcionar como um conector de gerenciamento usando a capacidade de gerenciamento compartilhado.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.
