Substituição do conjunto de placa-mãe (apenas técnico treinado)

Siga as instruções nesta seção para remover e instalar o conjunto de placa-mãe.

Importante
  • Essa tarefa deve ser realizada por técnicos treinados e certificados pelo Serviço Lenovo. Não tente removê-lo nem instalá-lo sem treinamento e qualificação adequados sobre a peça.

  • Quando o servidor tiver um Compute Complex Neptune Core Module instalado, você deverá pedir uma FRU de suporte de remessa primeiro se precisar instalar ou remover o conjunto ou o processador da placa-mãe. No entanto, ao substituir o Compute Complex Neptune Core Module antigo por um novo, não é necessário solicitar uma FRU de suporte de remessa, pois o pacote do novo módulo a contém.

S017
moving parts
CUIDADO
Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.
CUIDADO

Attention/Caution/Danger icon, warning users and servicers of a hot surface nearby
Os dissipadores de calor e os processadores podem estar muito quentes. Desligue o servidor e aguarde alguns minutos para que ele esfrie antes de remover a tampa do servidor.
A ilustração a seguir mostra o layout do conjunto de placa-mãe que contém a placa de E/S do sistema (DC-SCM) e a placa do processador.

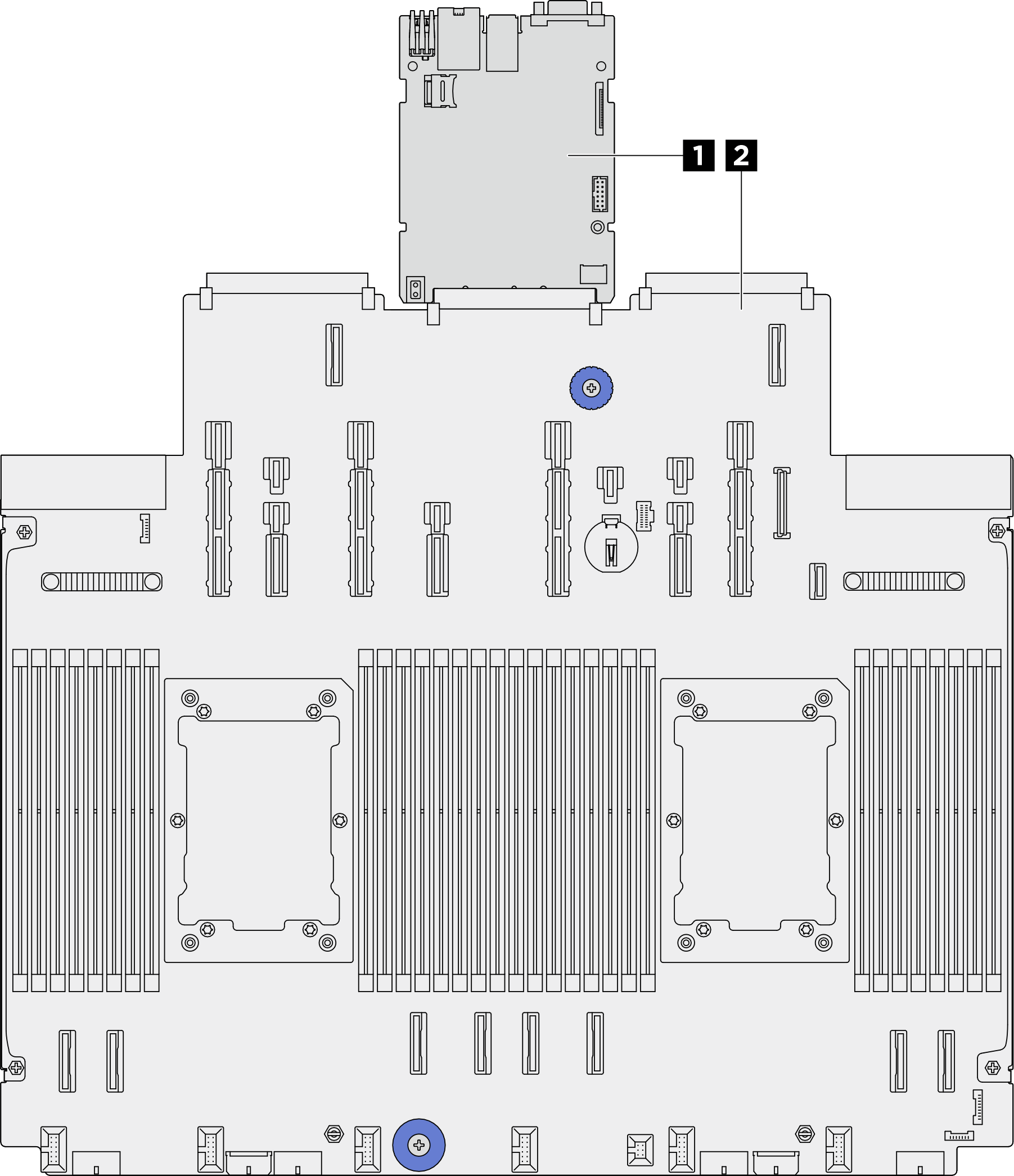

Figura 1. Layout do conjunto de placa-mãe
System-board-assembly layout

1 Placa de E/S do sistema (DC-SCM)2 Placa do processador
