Замена блока материнской платы (только для квалифицированных специалистов)
В этом разделе приведены инструкции по снятию и установке блока материнской платы.
Важное замечание
Эта задача должна выполняться квалифицированными специалистами, сертифицированными службой Lenovo. Не пытайтесь снять или установить этот компонент, если у вас нет соответствующей квалификации или вы не прошли соответствующее обучение.
Если на сервере установлен Compute Complex Neptune Core Module, для установки или снятия блока материнской платы или процессора сначала необходимо подать заявку на получение съемного транспортировочного кронштейна. Однако при замене старого модуля Compute Complex Neptune Core Module на новый подавать заявку на получение съемного транспортировочного кронштейна не требуется, поскольку он входит в комплект поставки нового модуля.
S017
ОСТОРОЖНО
Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.
ОСТОРОЖНО
Радиаторы и процессоры могут быть очень горячими. Перед снятием кожуха выключите сервер и дайте ему остыть в течение нескольких минут.

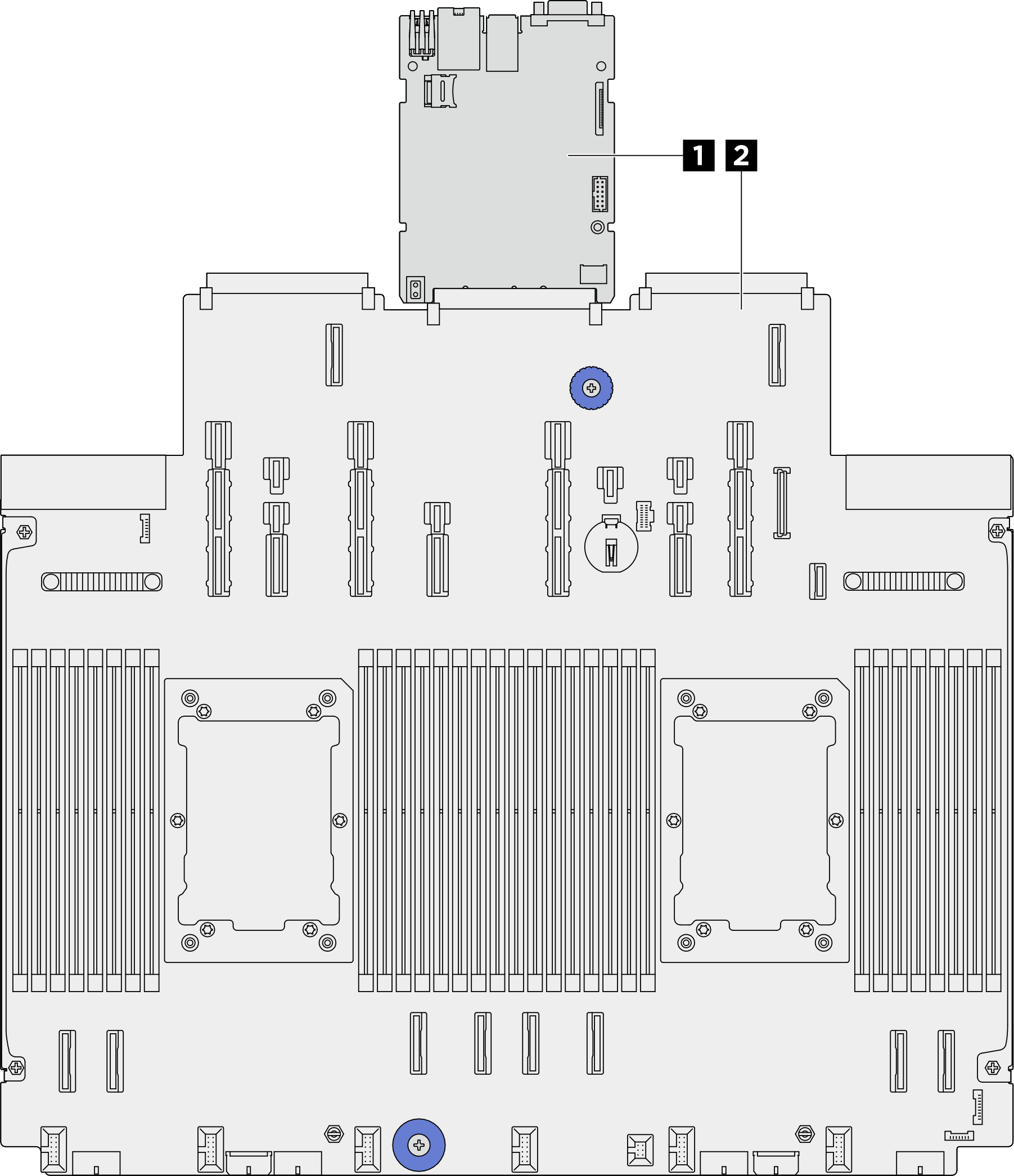

На следующем рисунке показана компоновка блока материнской платы, который содержит системную плату ввода-вывода (DC-SCM) и процессорную плату.
Рис. 1. Компоновка блока материнской платы
| 1 Системная плата ввода-вывода (DC-SCM) | 2 Процессорная плата |
