Замена скобы задней стенки

В этом разделе приведены инструкции по снятию и установке скобы задней стенки.

Скобы задней стенки зависят от конфигурации задней панели сервера.

Прим.
В этом разделе приведены только инструкции по замене левой, средней и правой скоб задней стенки. Инструкции по установке других типов скоб задней стенки см. в разделе Замена заднего отсека для диска.

Таблица скоб задних стенок

Конфигурация задней панели сервераНеобходимые скобы задних стенок
Конфигурация с 10 гнездами PCIe

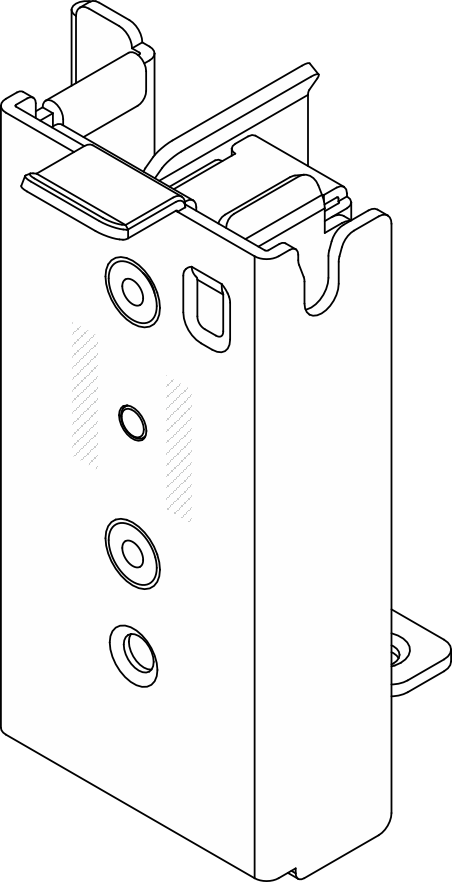

Левая скоба задней стенки



Средняя скоба задней стенки



Правая скоба задней стенки



Конфигурация с четырьмя 2,5-дюймовыми задними дисками

Левая скоба задней стенки

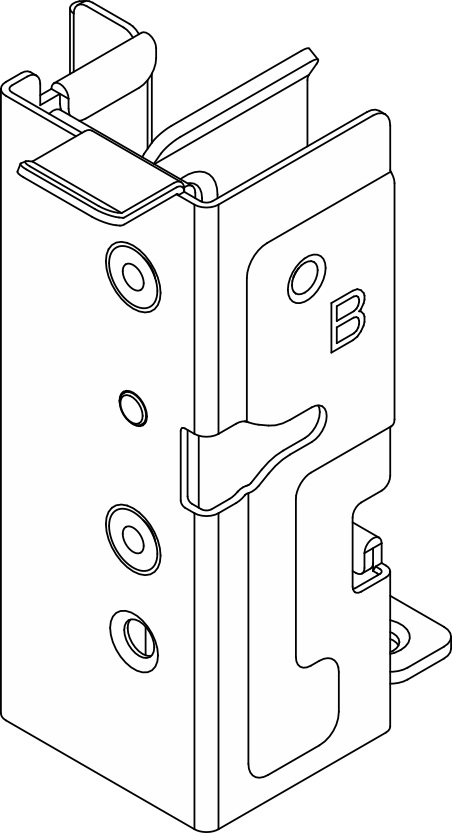

Скоба задней стенки B (тип 1)



Скоба задней стенки C



Конфигурация с восемью 2,5-дюймовыми задними дисками

Скоба задней стенки A



Скоба задней стенки B (тип 2)



Скоба задней стенки C



Конфигурация с четырьмя 3,5-дюймовыми задними дисками
Скоба задней стенки A

Скоба задней стенки 2

Скоба задней стенки B (тип 2)



Скоба задней стенки C

Скоба задней стенки 1
