Установка модуля питания флеш-памяти RAID в средний отсек для диска

В этом разделе приведены инструкции по установке модуля питания флэш-памяти RAID в средний отсек для 2,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Коснитесь антистатической упаковкой, в которой находится новая деталь, любой неокрашенной поверхности вне сервера. Затем извлеките новую деталь из упаковки и разместите ее на антистатической поверхности.
  2. Установите модуль питания флэш-памяти RAID.

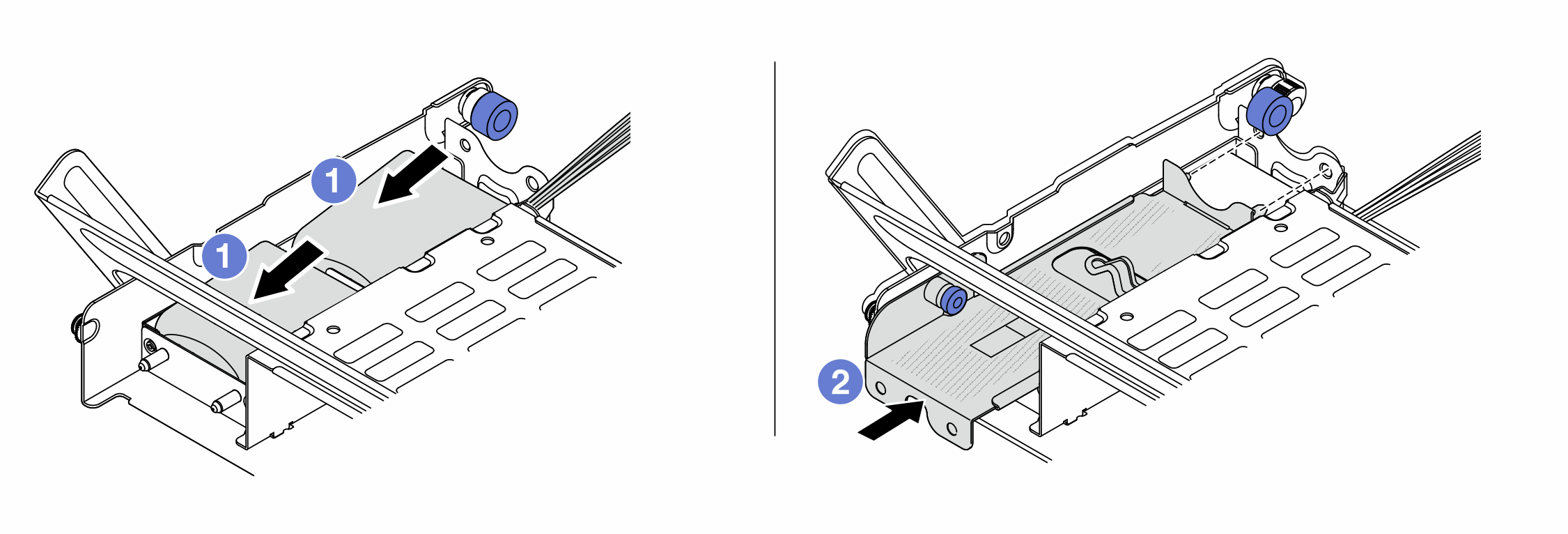

    Рис. 1. Установка модуля питания флэш-памяти RAID в средний отсек для дисков
    Installing the RAID flash power module on the middle drive cage
    1. Поместите модуль питания флэш-памяти RAID в держатель и нажмите на него в направлении вниз, чтобы зафиксировать в держателе. Подключите удлинитель.
    2. Совместите отверстия на металлическом кожухе со штырьками в держателе, потяните за синюю защелку на кожухе и вставьте кожух в держатель так, чтобы штырьки прошли через отверстия. Затем отпустите синюю защелку, чтобы зафиксировать кожух на месте.
  3. Установите резину на кожух держателя.

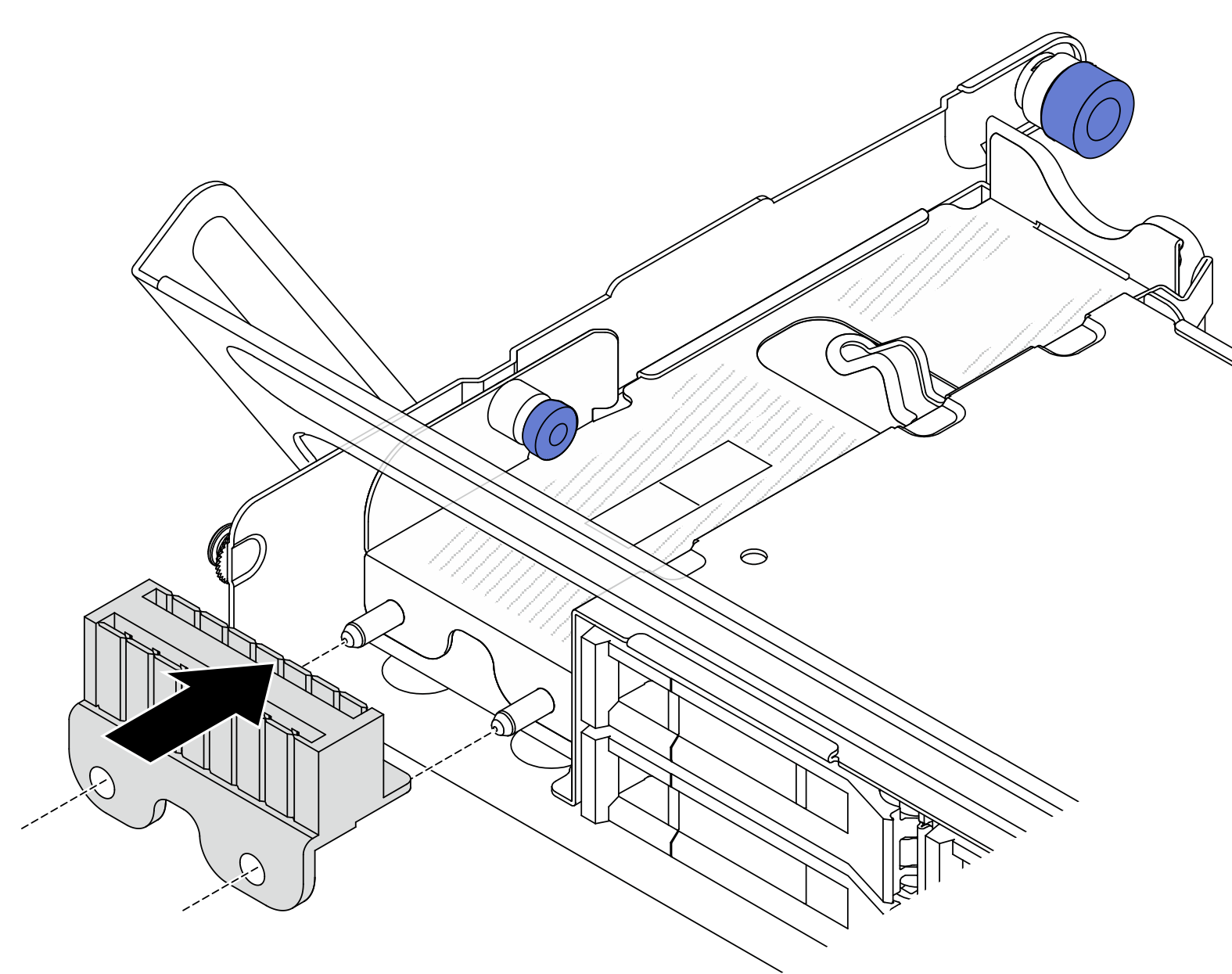

    Рис. 2. Установка резины
    Installing the rubber
  4. Нажмите защелку, как показано на рисунке, и закройте ручку.

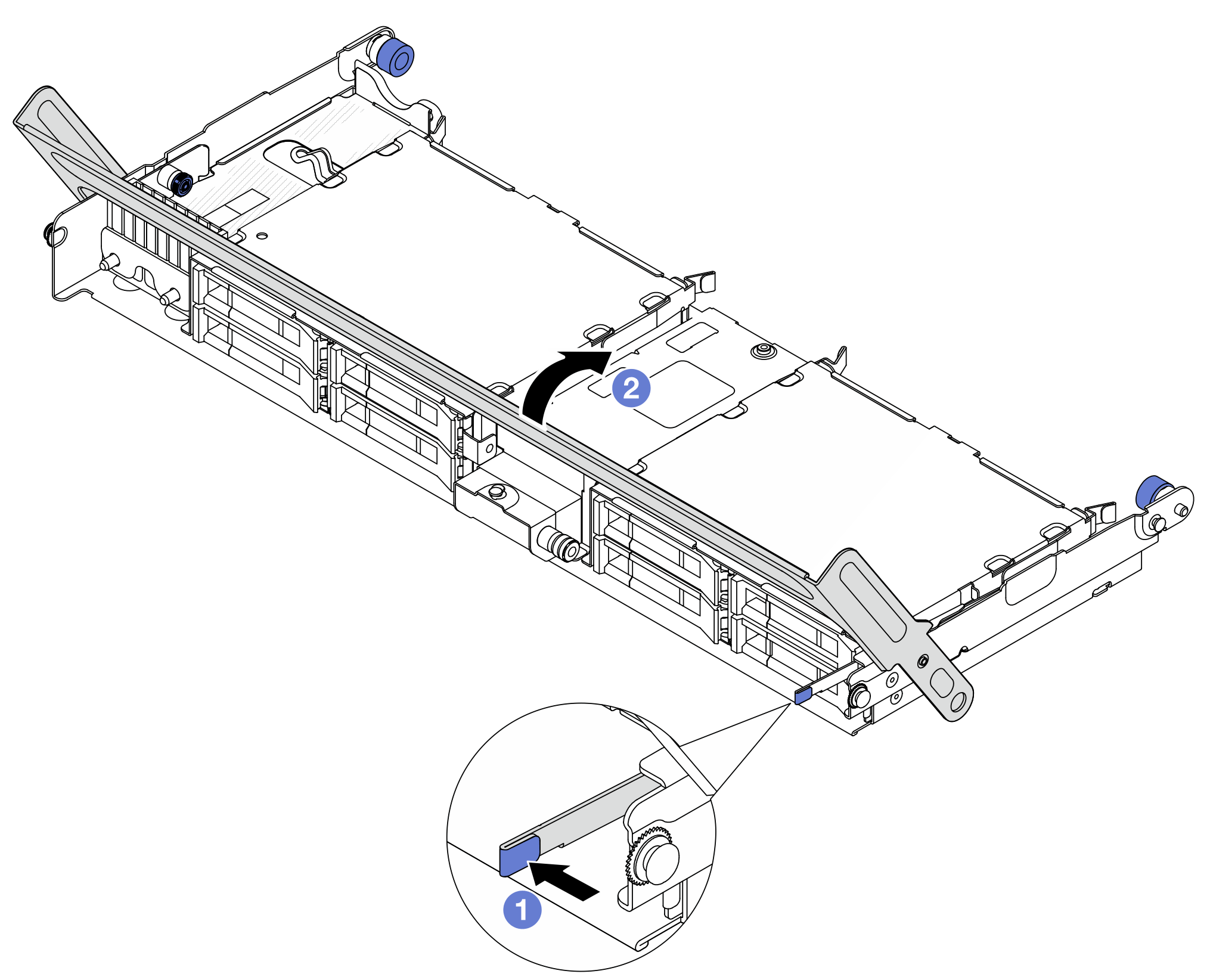

    Рис. 3. Закрытие ручки отсека для диска

  5. Подключите удлинитель модуля питания флэш-памяти RAID к адаптеру. См. раздел Прокладка внутренних кабелей.

После завершения

Завершите замену компонентов. См. раздел Завершение замены компонентов.
