Installation d'un module d'alimentation flash RAID sur le boîtier d'unités de disque dur central

Suivez les instructions de cette section pour installer un module d'alimentation flash RAID sur le boîtier d'unités de disque dur central 2,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. Installez le module d’alimentation flash RAID.
    Figure 1. Installation du module d’alimentation flash RAID sur le boîtier d’unités de disque dur central
    Installing the RAID flash power module on the middle drive cage
    1. Placez un module d’alimentation flash RAID dans le support et appuyez dessus pour bien le fixer à l’intérieur. Branchez la rallonge.

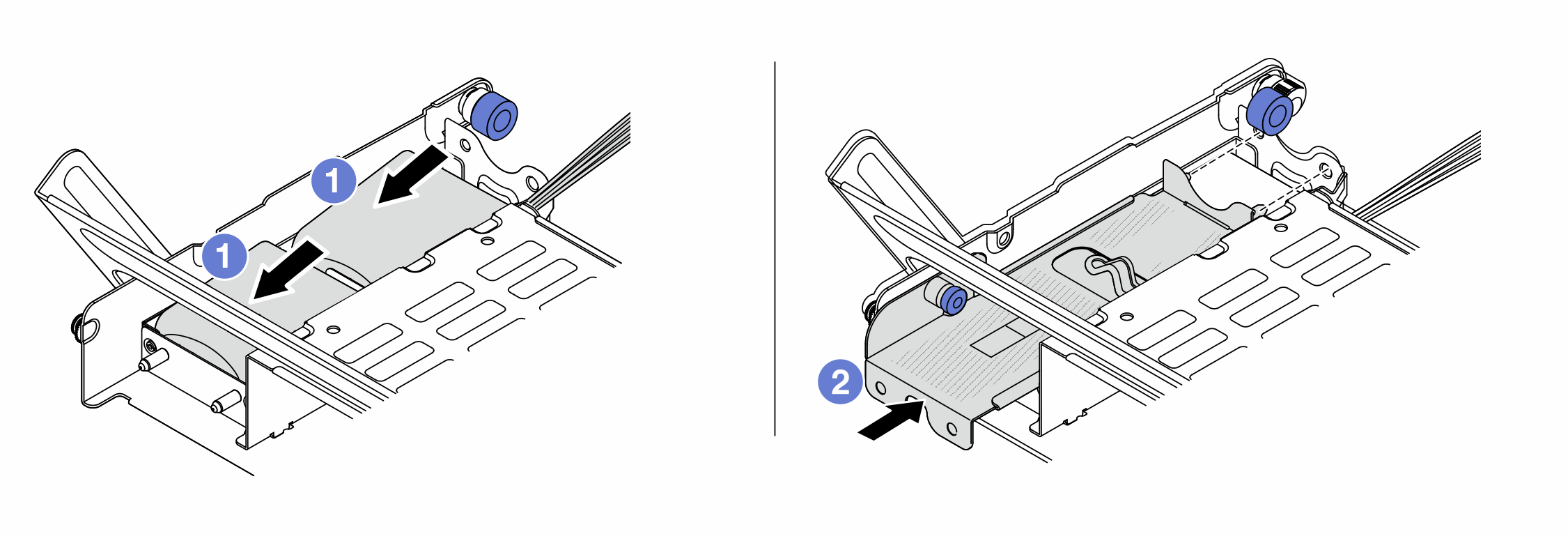

    2. Alignez les trous du carter métallique sur les broches du support, tirez le taquet bleu du carter, puis faites coulisser le carter dans le support jusqu'à ce que les broches passent par les trous. Ensuite, déverrouillez le taquet bleu pour que le carter s’enclenche.

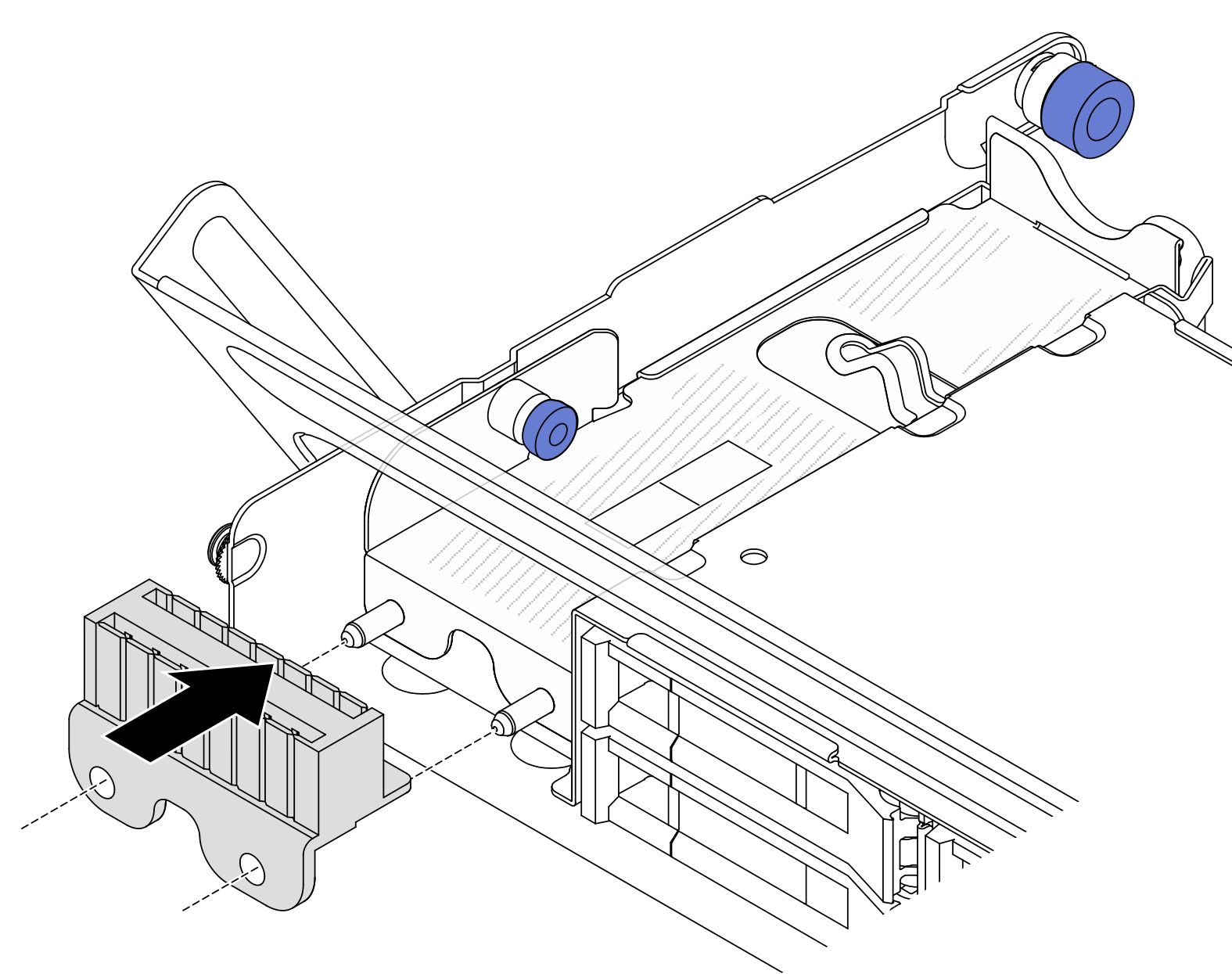

  3. Installez le caoutchouc sur le couvercle du support.
    Figure 2. Installation du caoutchouc
    Installing the rubber

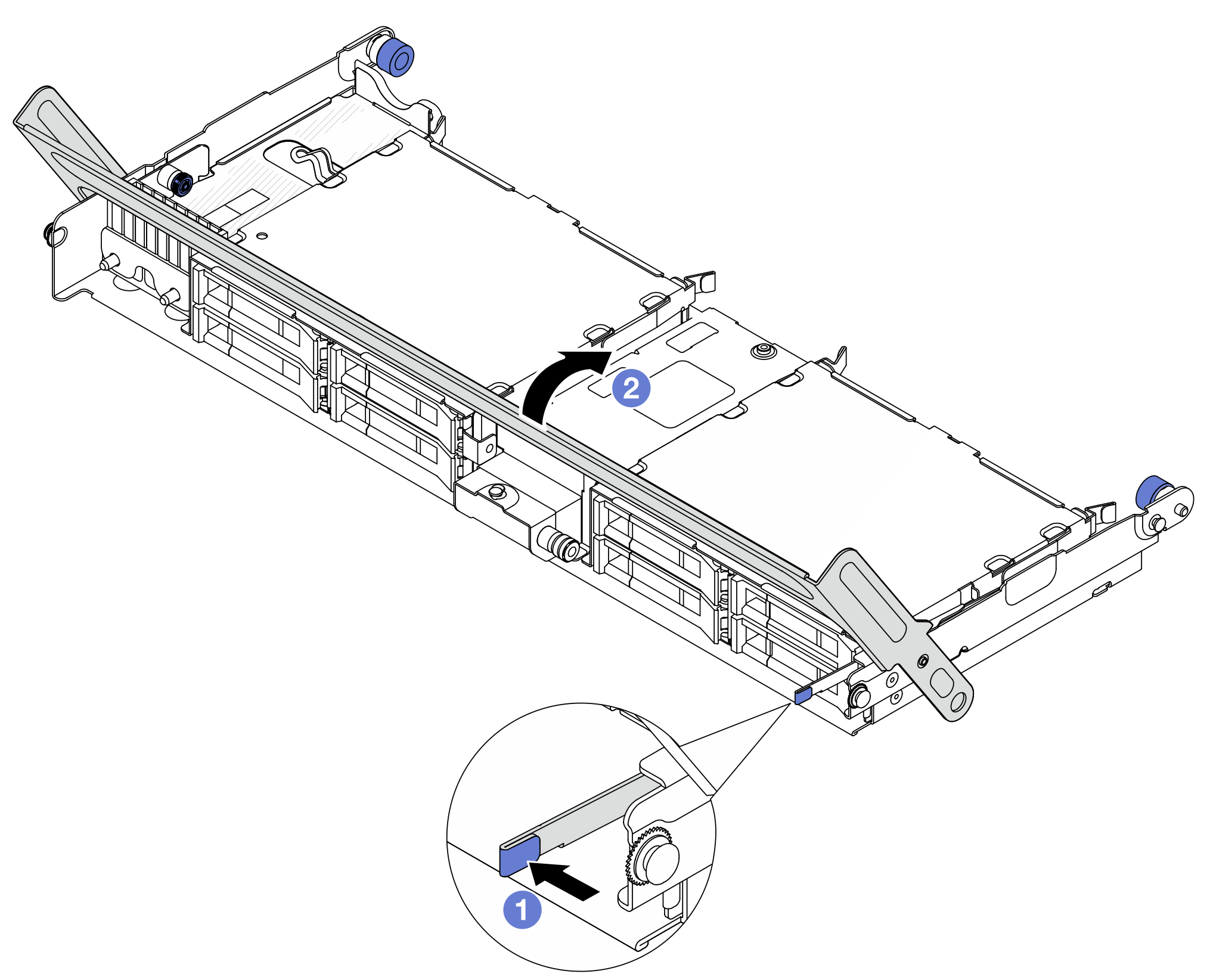

  4. Appuyez sur le taquet comme indiqué et fermez la poignée.
    Figure 3. Fermeture de la poignée du boîtier d'unités de disque dur

  5. Connectez la rallonge du module d’alimentation flash RAID à un adaptateur. Voir Cheminement interne des câbles.

Après avoir terminé

Terminez le remplacement des composants. Pour plus d’informations, voir Fin du remplacement des composants.
