Retrait d'un module d'alimentation flash RAID du boîtier d'unités de disque dur central

Suivez les instructions de cette section pour retirer un module d'alimentation flash RAID du boîtier d'unités de disque dur central 2,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Avant de retirer tout composant d’une grappe RAID (unité, carte RAID, etc.), sauvegardez toutes les informations de configuration RAID.

Procédure

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
  2. Ouvrez la poignée du boîtier d’unités de disque dur.

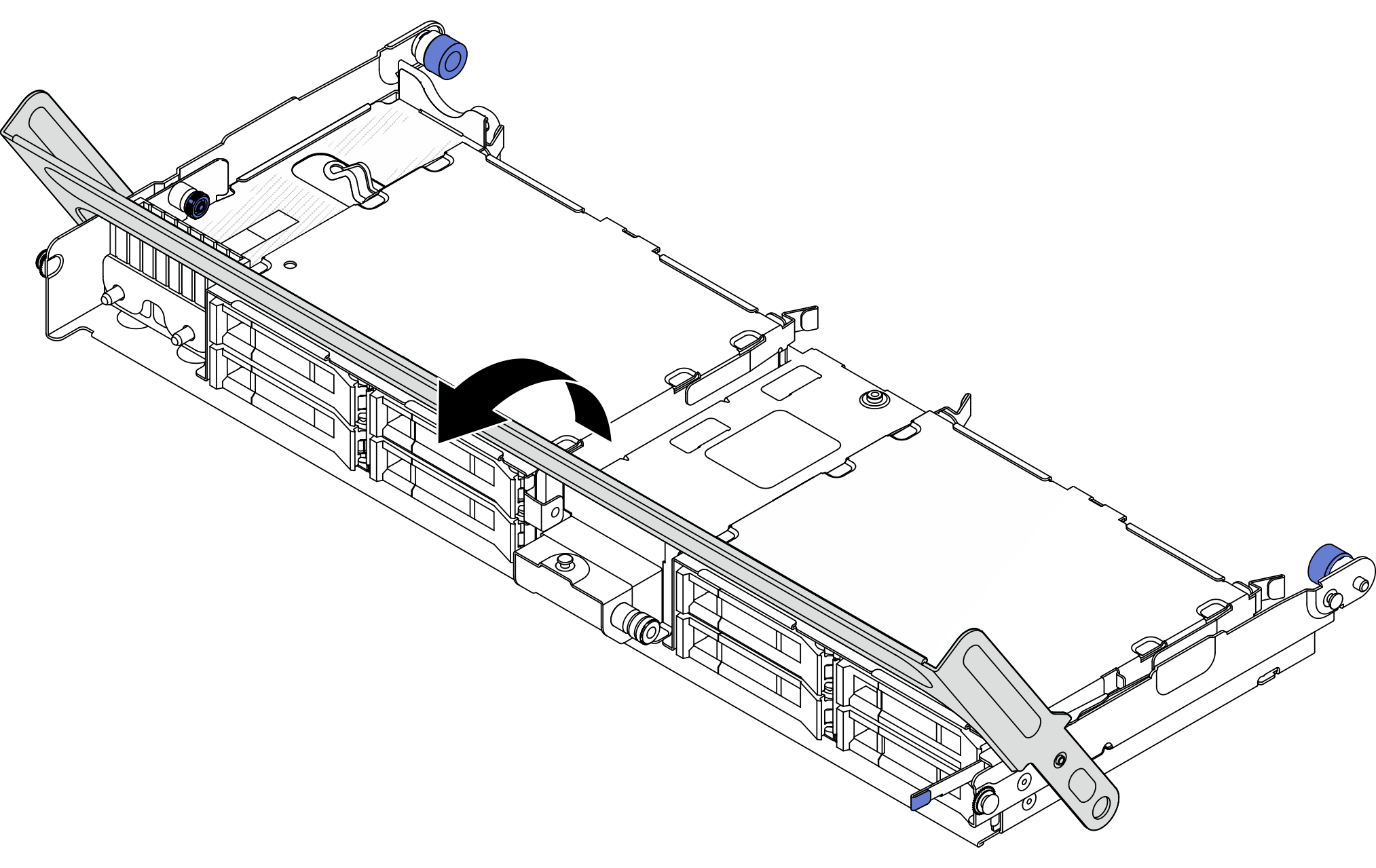

    Figure 1. Ouverture de la poignée du boîtier d’unités de disque dur central
    Opening the handle of the middle drive cage
  3. Retirez le caoutchouc sur le couvercle du support.

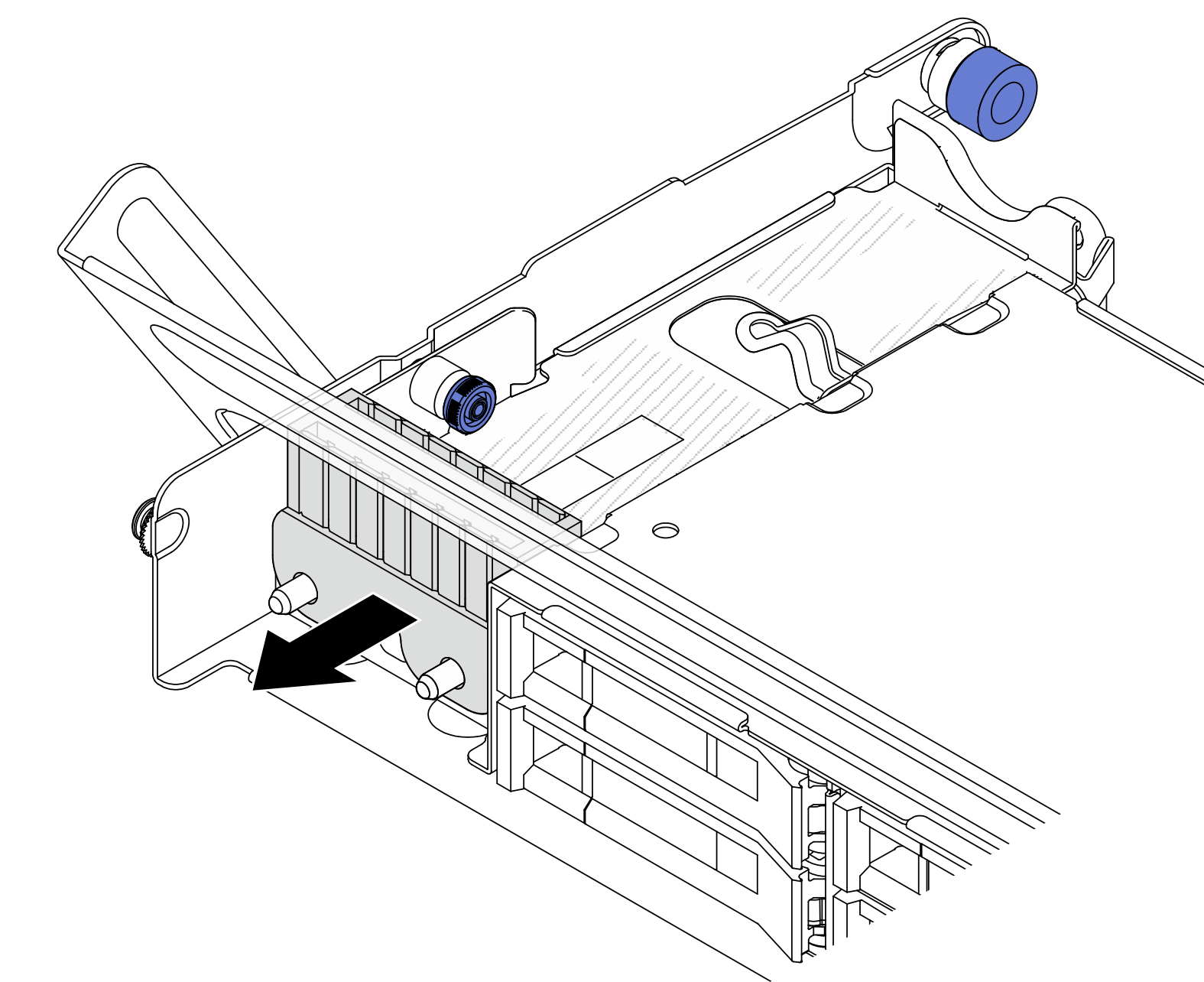

    Figure 2. Retrait du caoutchouc
    Removing the rubber
  4. Retirez le module d’alimentation flash RAID.

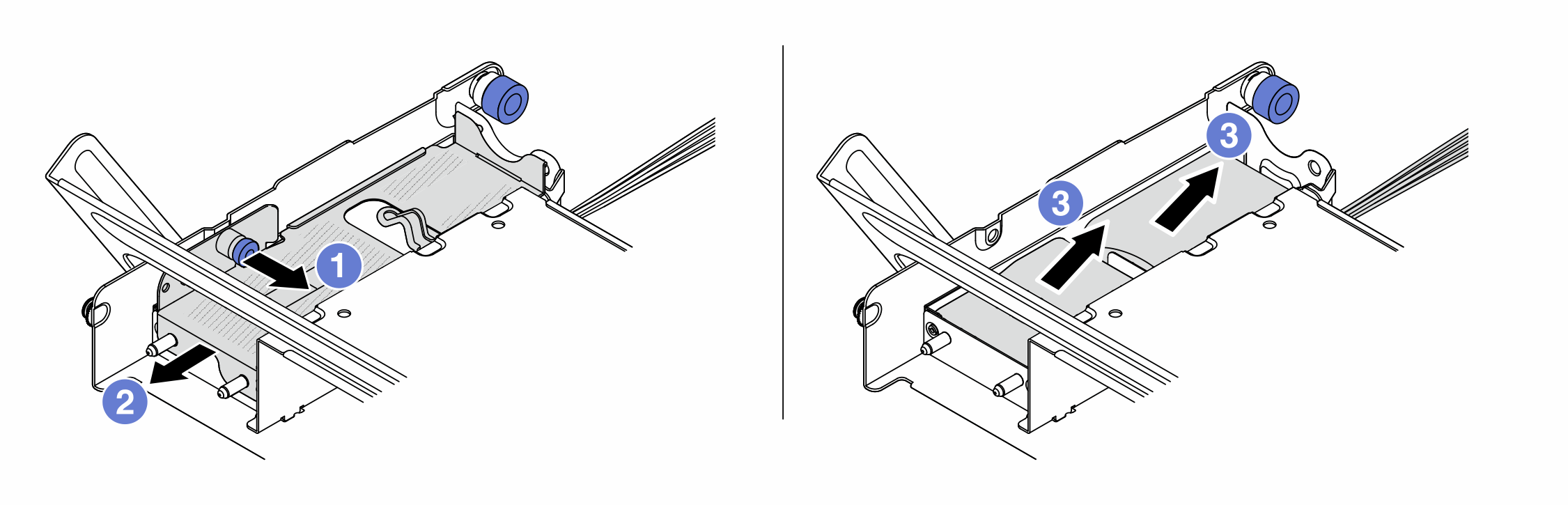

    Figure 3. Retrait du module d’alimentation flash RAID du boîtier d’unités de disque dur central
    Removing the RAID flash power module from the middle drive cage
    1. Tirez le taquet bleu sur le carter.
    2. Faites glisser le couvercle hors du support, puis débranchez le câble du module d’alimentation flash RAID.
    3. Sortez le module d’alimentation flash RAID du support.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
