中央ドライブ・ケージからの RAID フラッシュ電源モジュールの取り外し

2.5 型中央ドライブ・ケージから RAID フラッシュ電源モジュールを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • RAID アレイのいずれかのコンポーネント (ドライブ、RAID カードなど) を取り外す前には、すべての RAID 構成情報をバックアップしてください。

手順

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
  2. ドライブ・ケージ・ハンドルを開きます。

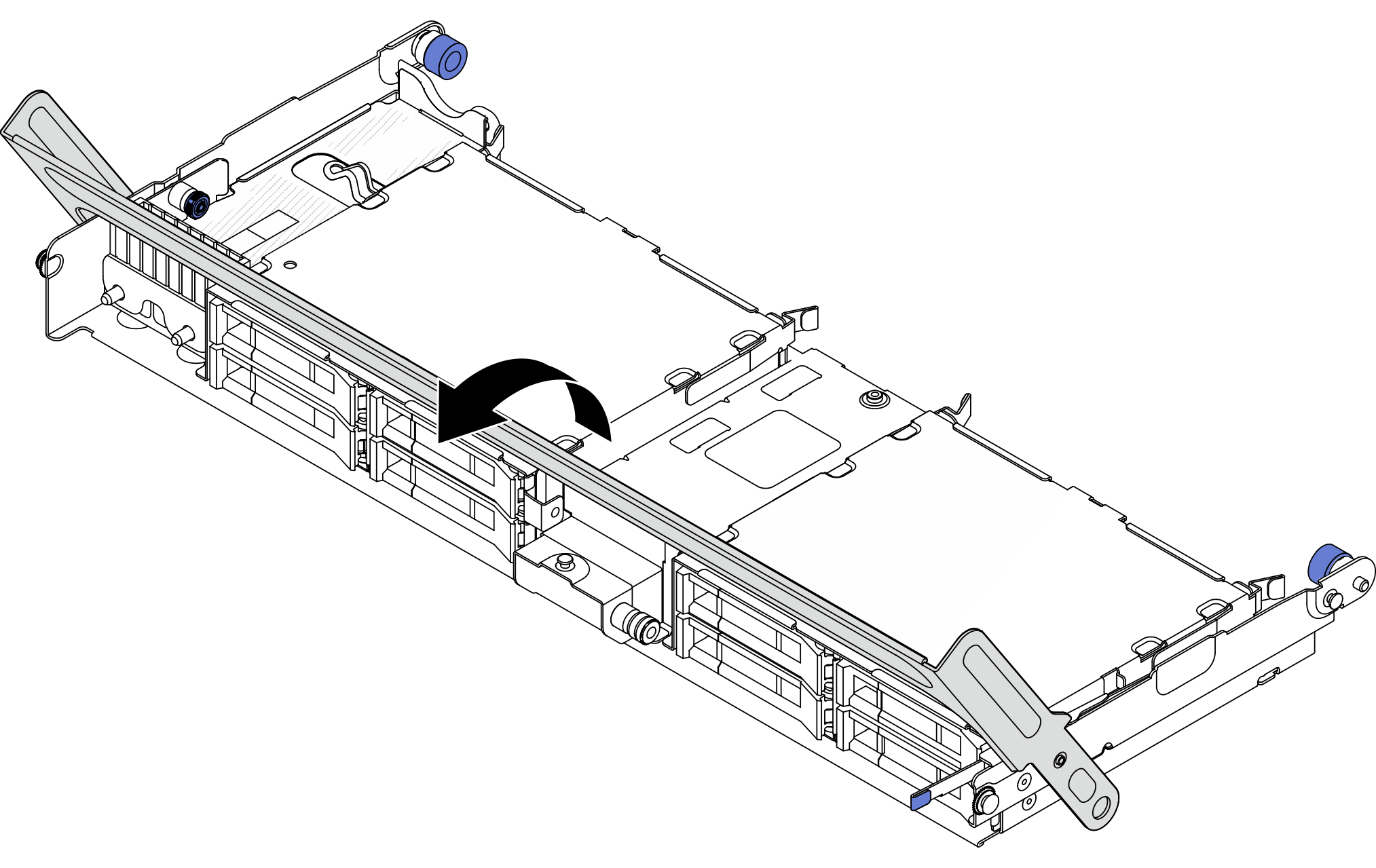

    図 1. 中央ドライブ・ケージのハンドルを開く
    Opening the handle of the middle drive cage
  3. ホルダーのカバーのゴムを取り外します。

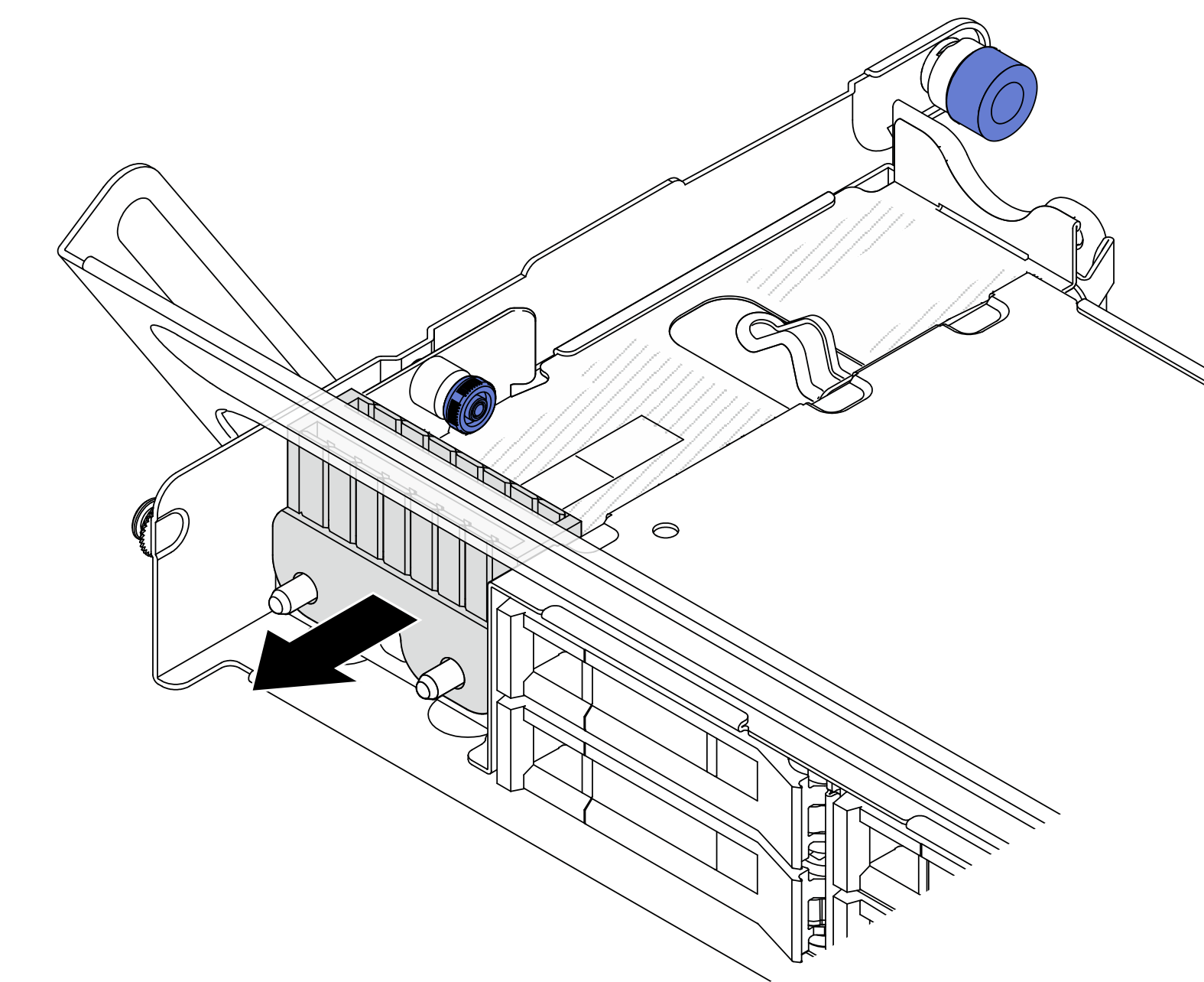

    図 2. ゴムの取り外し
    Removing the rubber
  4. RAID フラッシュ電源モジュールを取り外します。

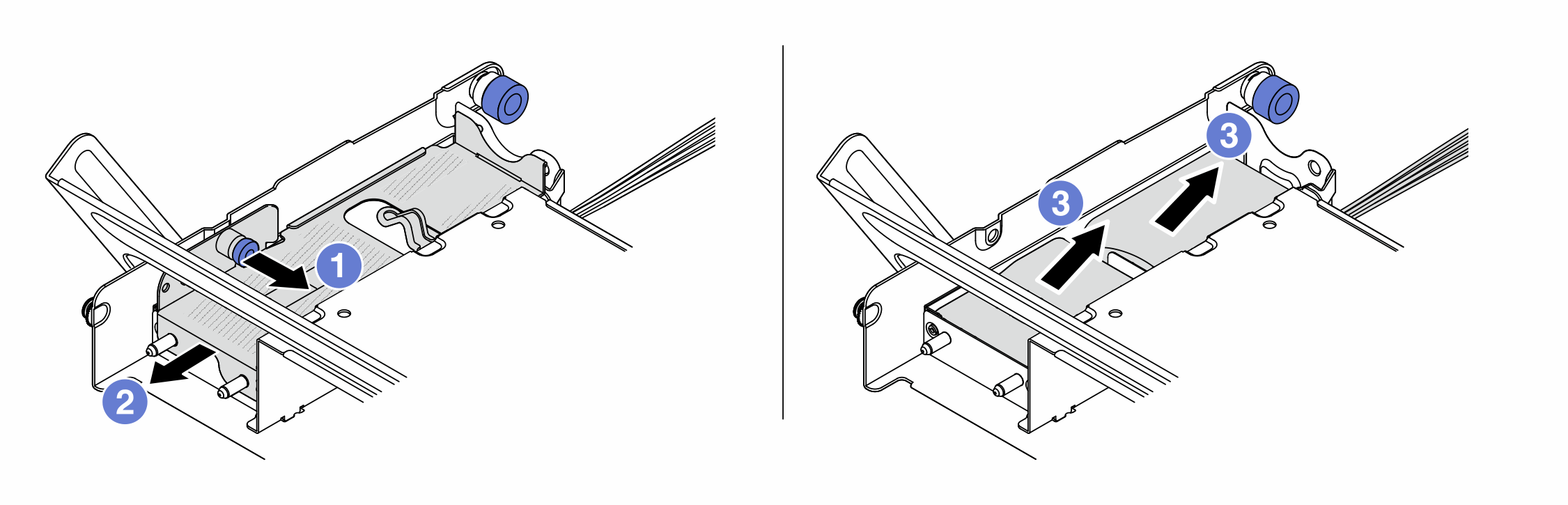

    図 3. 中央ドライブ・ケージからの RAID フラッシュ電源モジュールの取り外し
    Removing the RAID flash power module from the middle drive cage
    1. カバーの青色のラッチを引き抜きます。
    2. カバーをホルダーからスライドさせて取り出し、RAID フラッシュ電源モジュールのケーブルを外します。
    3. RAID フラッシュ電源モジュールをホルダーから取り外します｡

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
