Снятие модуля питания флэш-памяти RAID со среднего отсека для дисков

В этом разделе приведены инструкции по снятию модуля питания флэш-памяти RAID со среднего отсека для 2,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

  • Перед извлечением любого компонента массива RAID (диск, карта RAID и т. д.) создайте резервную копию всей информации о конфигурации RAID.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Замена сервера.
    2. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
  2. Откройте ручку отсека для диска.
    Рис. 1. Открытие ручки среднего отсека для диска
    Opening the handle of the middle drive cage
  3. Снимите резину с кожуха держателя.

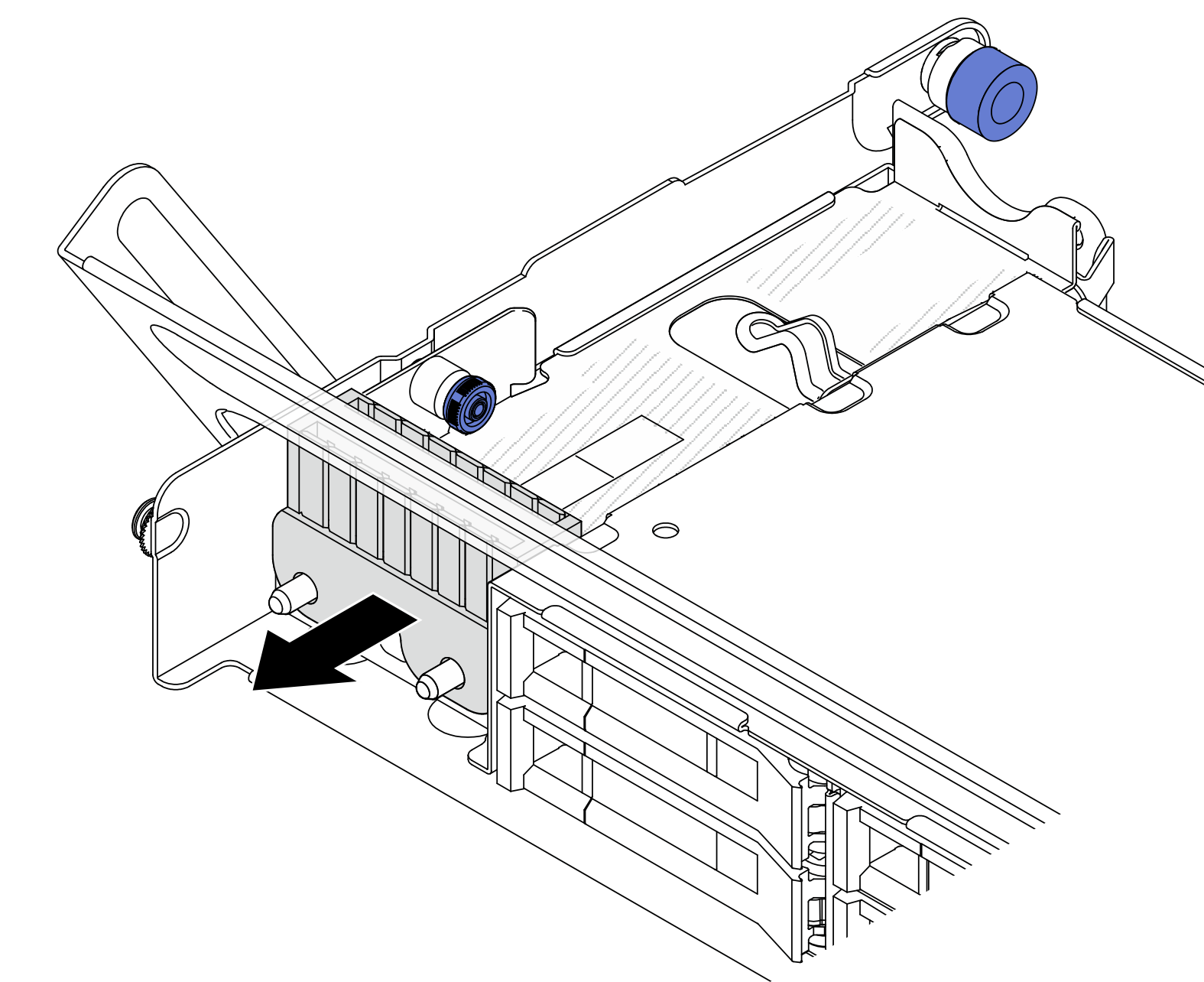

    Рис. 2. Снятие резины
    Removing the rubber
  4. Снимите модуль питания флеш-памяти RAID.

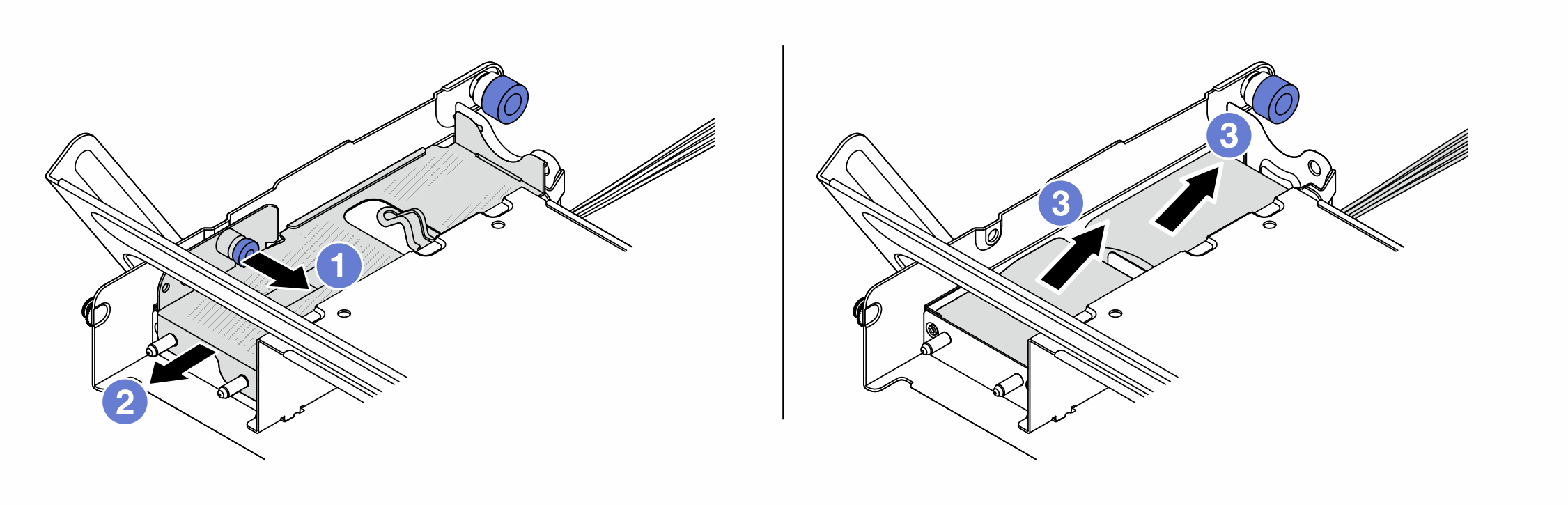

    Рис. 3. Снятие модуля питания флэш-памяти RAID со среднего отсека для дисков
    Removing the RAID flash power module from the middle drive cage
    1. Потяните на себя синюю защелку на кожухе.
    2. Сдвиньте кожух из держателя и отключите кабель модуля питания флэш-памяти RAID.
    3. Извлеките модуль питания флэш-памяти RAID из держателя.

После завершения

При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
