Remover um módulo de energia flash RAID da gaiola de unidade central

Siga as instruções desta seção para remover um módulo de energia flash RAID da gaiola de unidade central de 2,5 pol.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Antes de remover algum componente de uma matriz RAID (unidade, placa RAID, etc.), faça backup de todas as informações de configuração do RAID.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
  2. Abra a alça da gaiola de unidade.

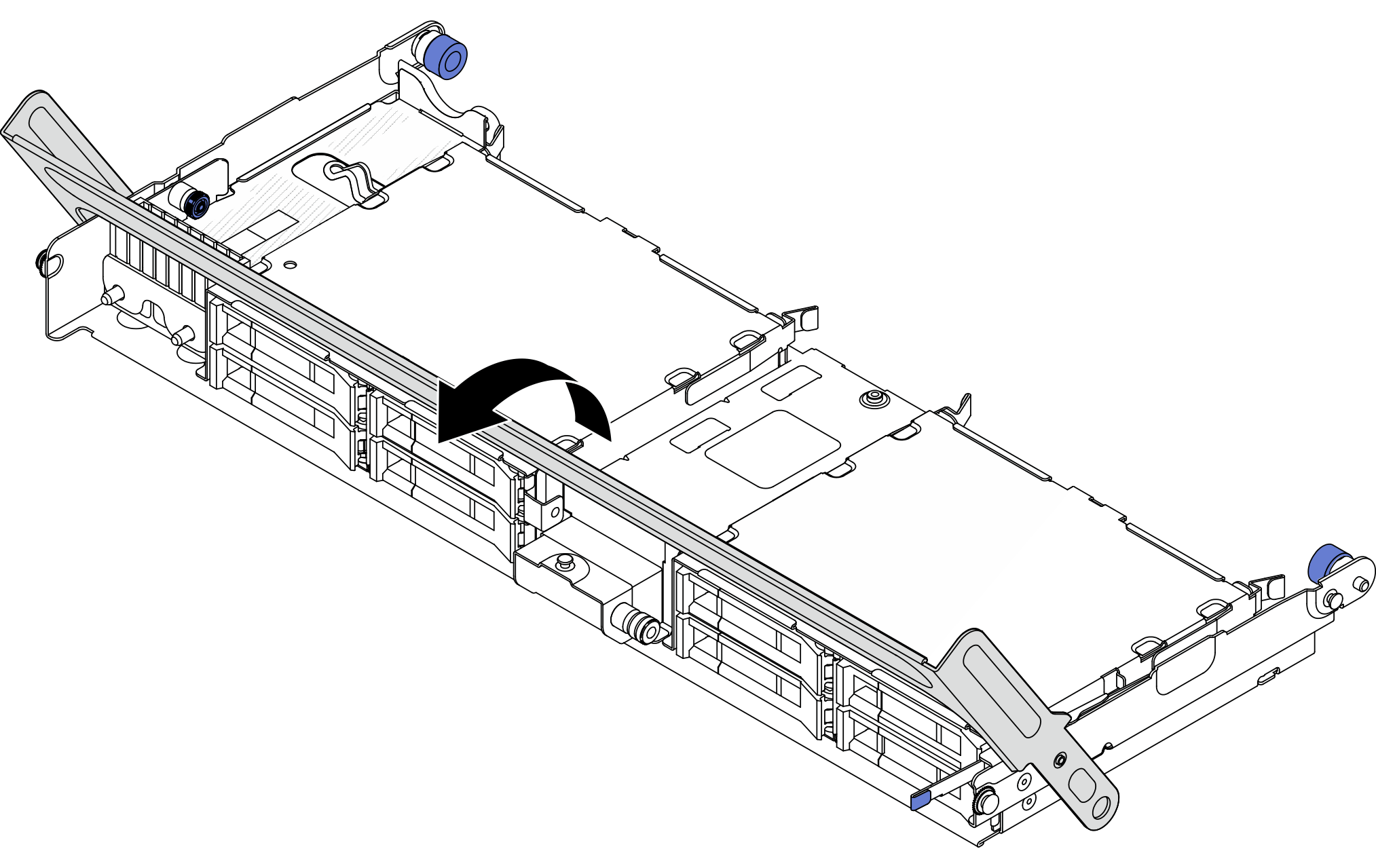

    Figura 1. Abrindo a alça da gaiola de unidade do meio
    Opening the handle of the middle drive cage
  3. Remova a borracha na tampa do suporte.

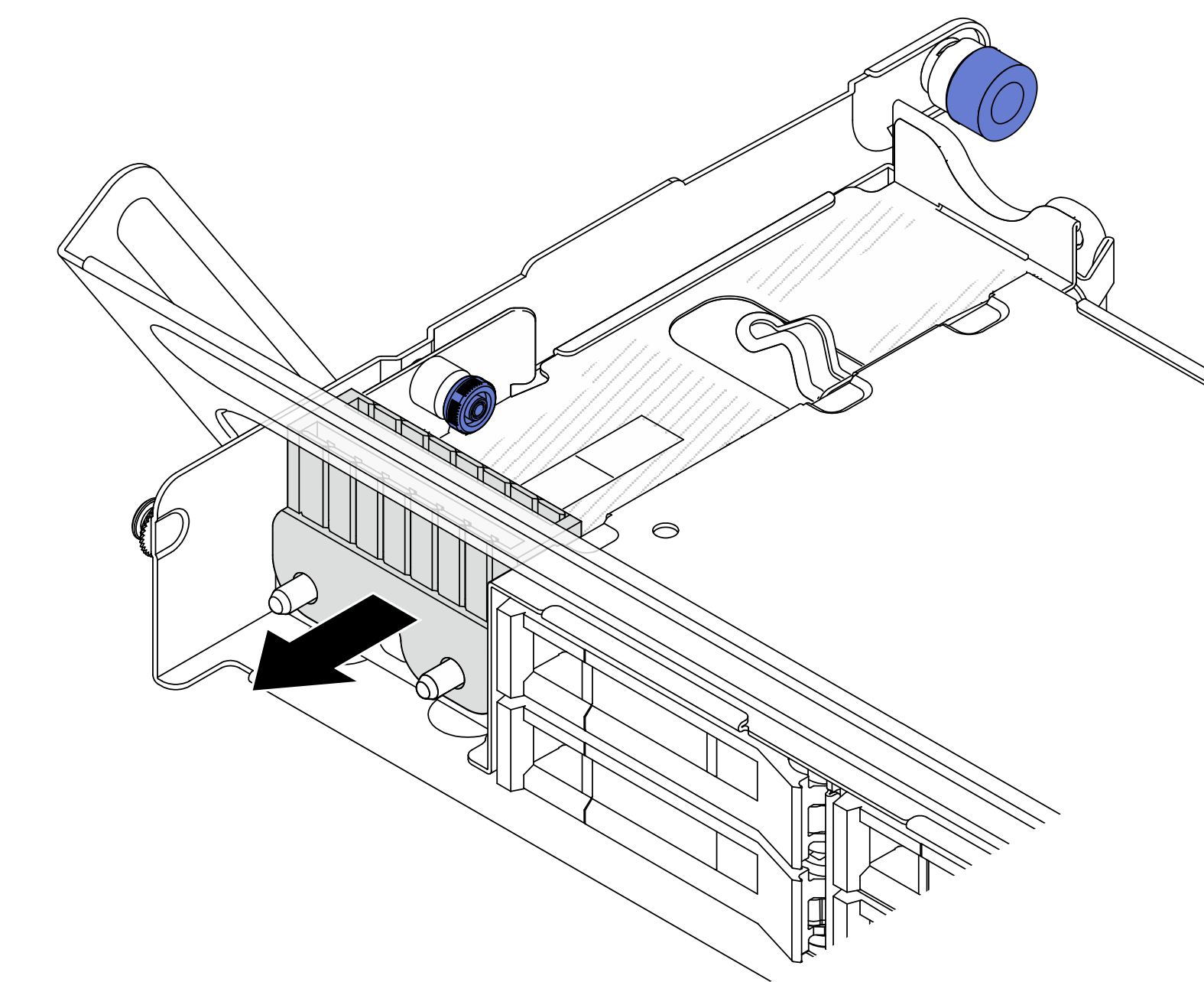

    Figura 2. Removendo a borracha
    Removing the rubber
  4. Remova o módulo de energia flash RAID.

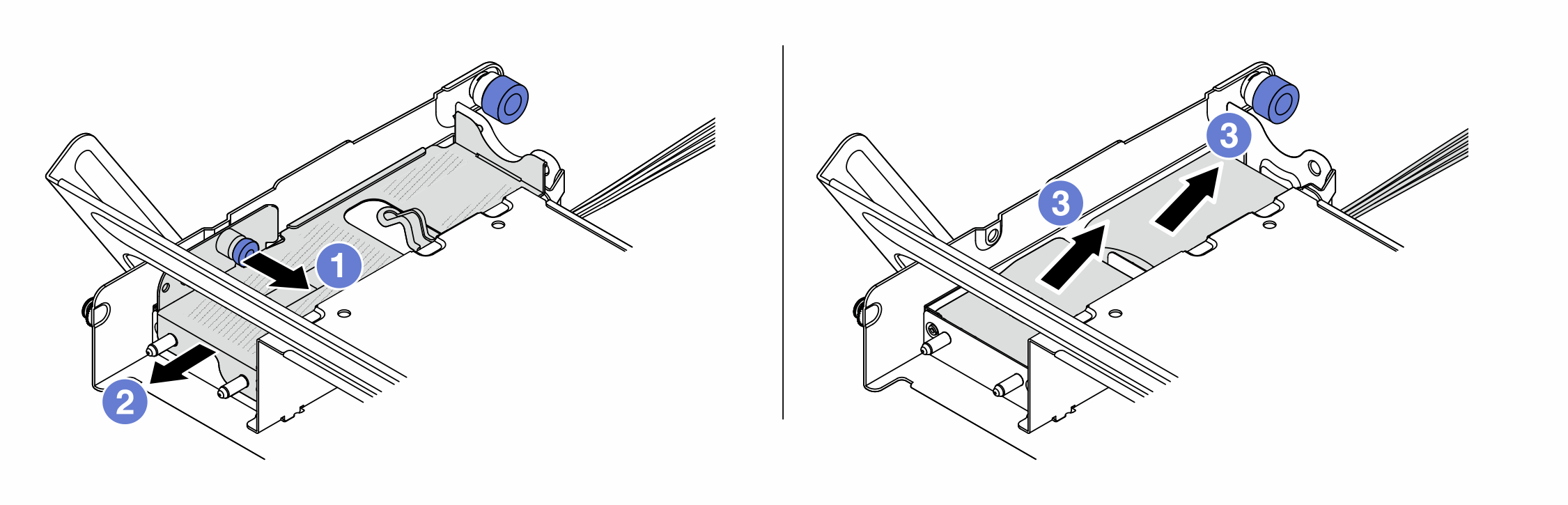

    Figura 3. Removendo o módulo de energia flash RAID da gaiola de unidade central
    Removing the RAID flash power module from the middle drive cage
    1. Puxe a trava azul na tampa.
    2. Deslize a tampa para fora do suporte e desconecte o cabo do módulo de energia flash RAID.
    3. Tire o módulo de energia flash RAID para fora do suporte.

Depois de concluir

Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
