Instalar um módulo de energia flash RAID na gaiola de unidade central

Siga as instruções desta seção para instalar um módulo de energia flash RAID na gaiola de unidade central de 2,5 polegadas

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. Instale o módulo de energia flash RAID.

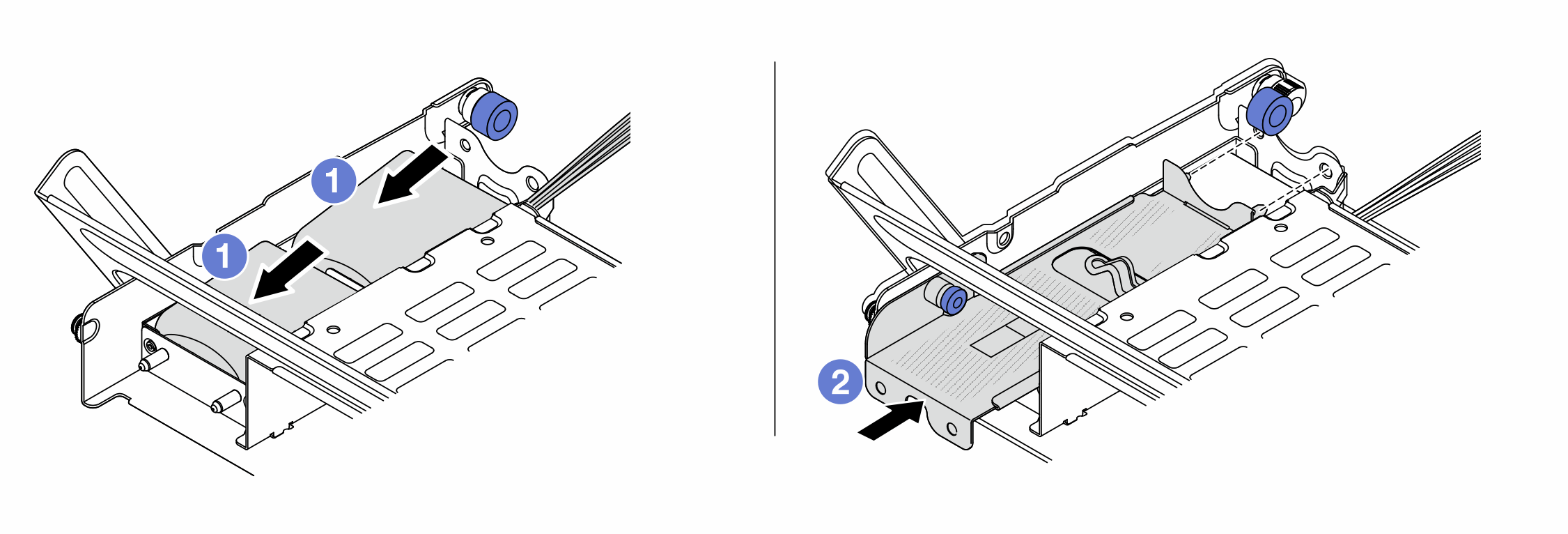

    Figura 1. Instalando o módulo de energia flash RAID na gaiola de unidade central
    Installing the RAID flash power module on the middle drive cage
    1. Coloque um módulo de energia flash RAID no suporte e pressione-o para prendê-lo no suporte. Conecte o cabo de extensão.
    2. Alinhe os furos na tampa de metal com os pinos no suporte, puxe a trava azul na tampa e deslize a tampa para dentro do suporte até que os pinos passem pelos orifícios. Em seguida, solte a trava azul para fixar a tampa no lugar.
  3. Instale a borracha na tampa do suporte.

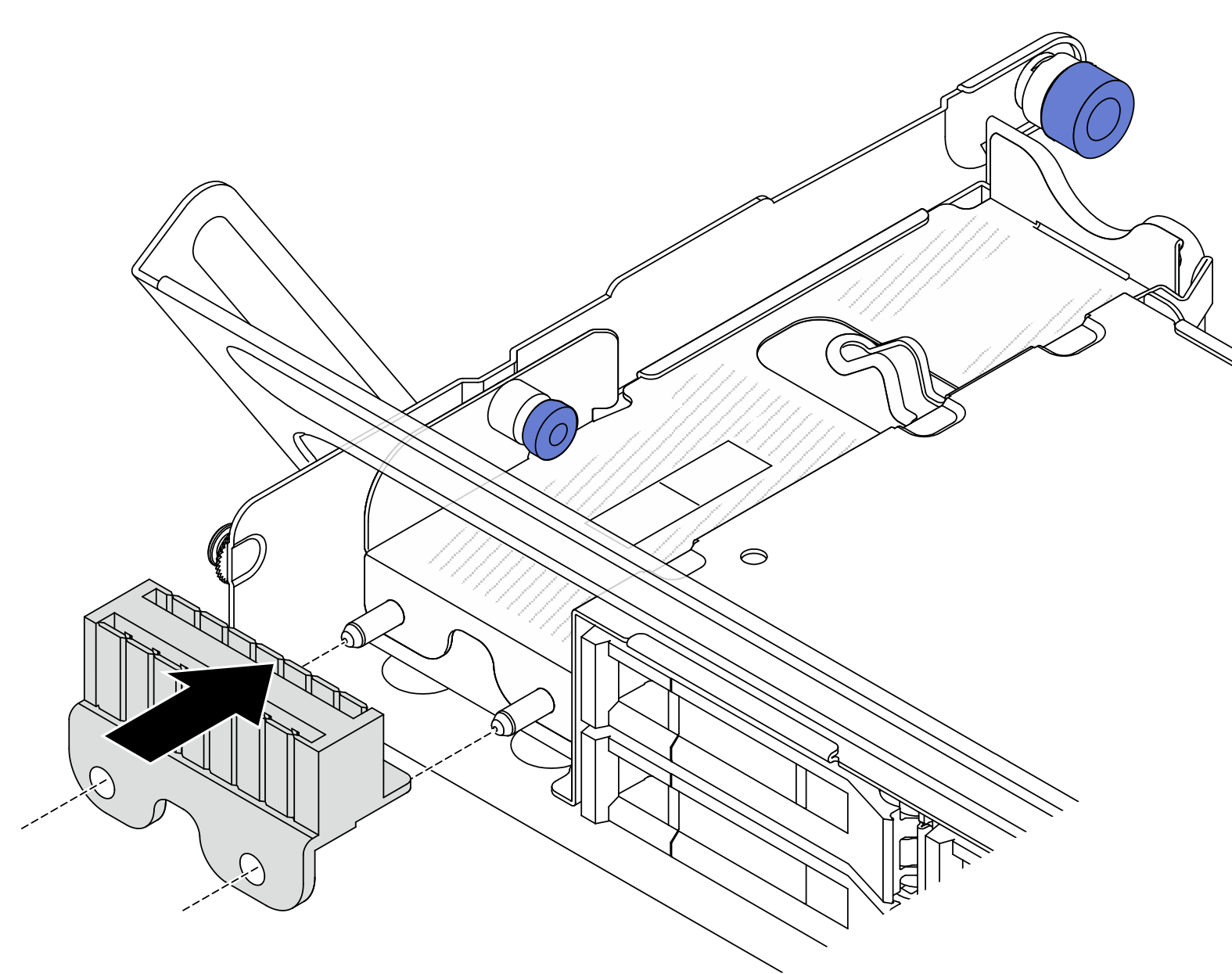

    Figura 2. Instalando a borracha
    Installing the rubber
  4. Pressione a trava conforme mostrado e feche a alça.

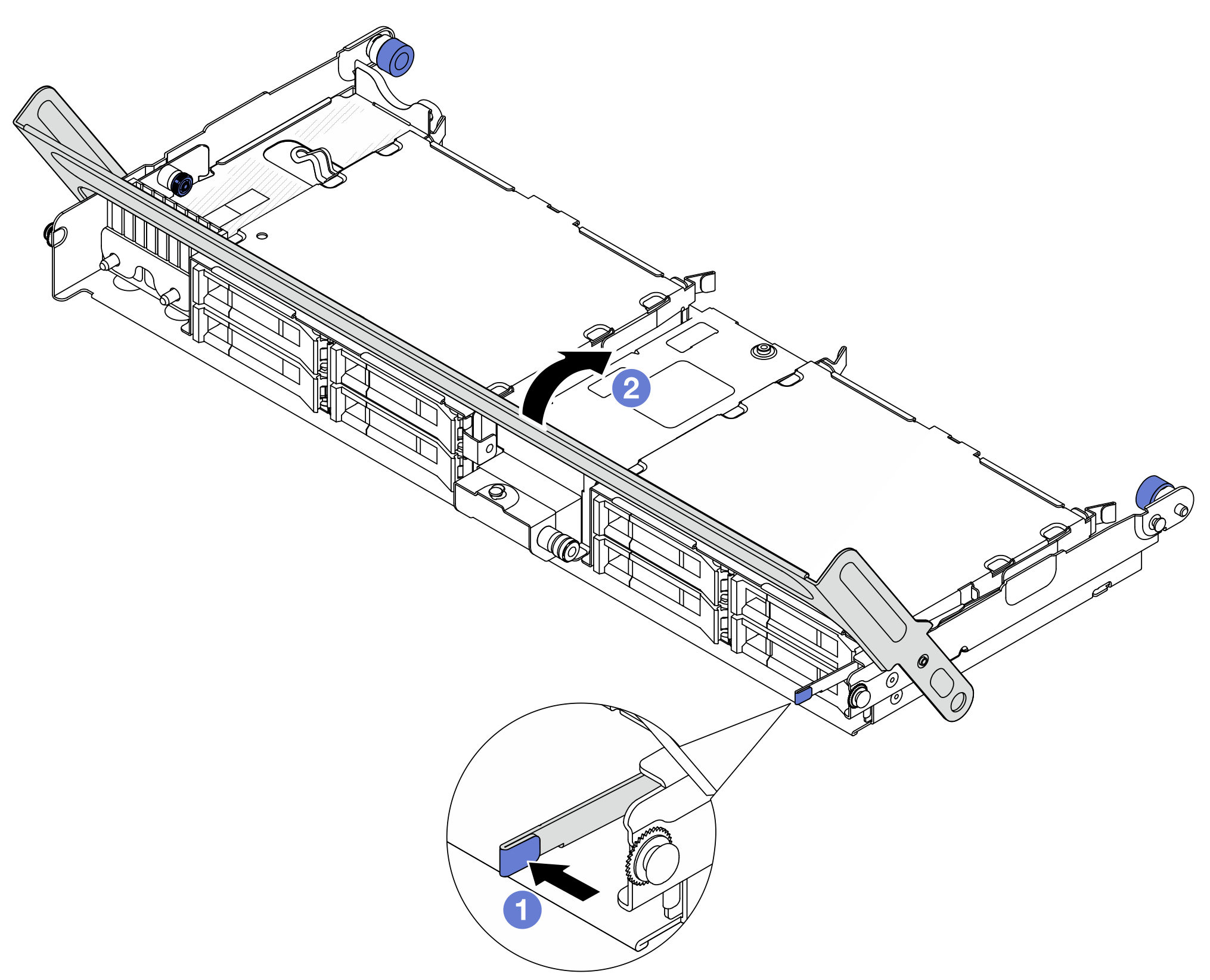

    Figura 3. Fechando a alça da gaiola de unidade

  5. Conecte o cabo de extensão do módulo de energia flash RAID a um adaptador. Consulte Roteamento de cabos internos.

Depois de concluir

Conclua a substituição de peças. Consulte Concluir a substituição de peças.

Vídeo de demonstração

Assista ao procedimento no YouTube
