이 섹션의 지침에 따라 2.5" 중간 드라이브 케이지에 RAID 플래시 전원 모듈을 설치하십시오.
이 작업 정보
설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.
절차
- 새 부품이 들어 있는 정전기 방지 포장재를 서버 외부의 도포되지 않은 표면에 대십시오. 그런 다음 포장재에서 새 부품을 꺼내 정전기 방지 표면에 놓으십시오.
- RAID 플래시 전원 모듈을 설치하십시오.
그림 1. 중간 드라이브 케이지에 RAID 플래시 전원 모듈 설치
RAID 플래시 전원 모듈을 홀더에 넣고 눌러 홀더에 고정시키십시오. 확장 케이블을 연결합니다.

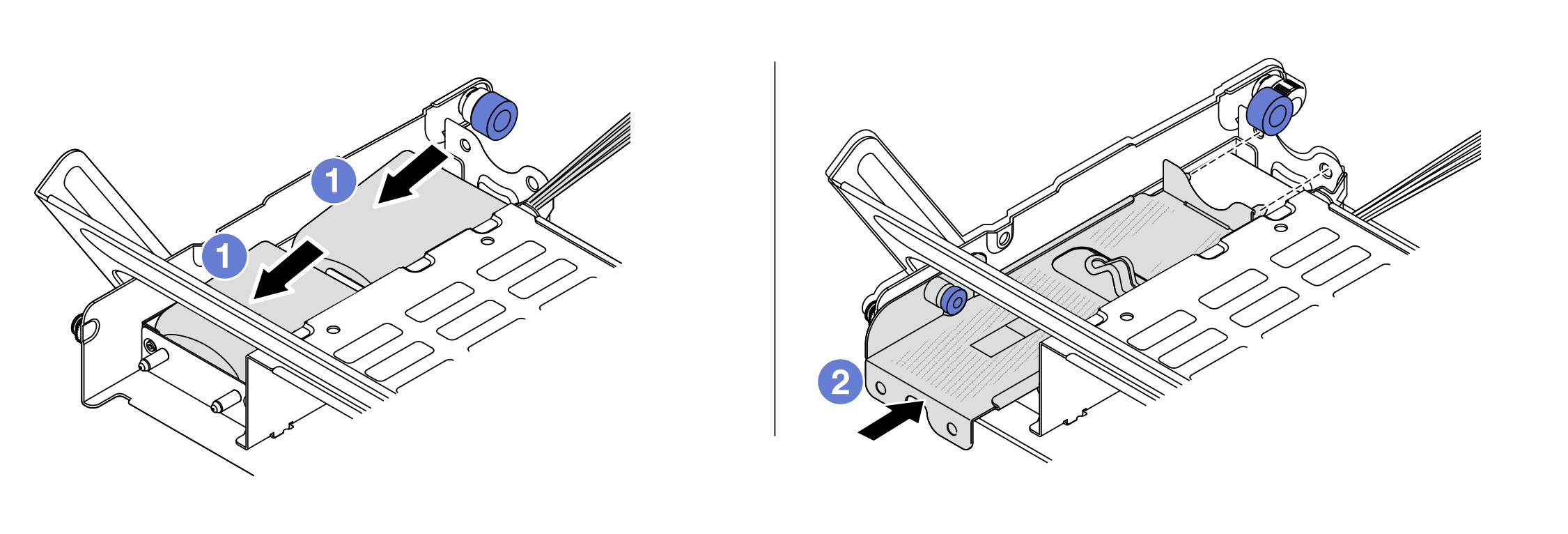

금속 덮개의 구멍을 홀더의 핀에 맞추고 덮개의 파란색 래치를 당겨 핀이 구멍을 통과할 때까지 덮개를 홀더에 밀어 넣으십시오. 그런 다음 파란색 래치를 해제하여 덮개를 제자리에 고정하십시오.
- 홀더의 덮개에 고무를 설치하십시오.

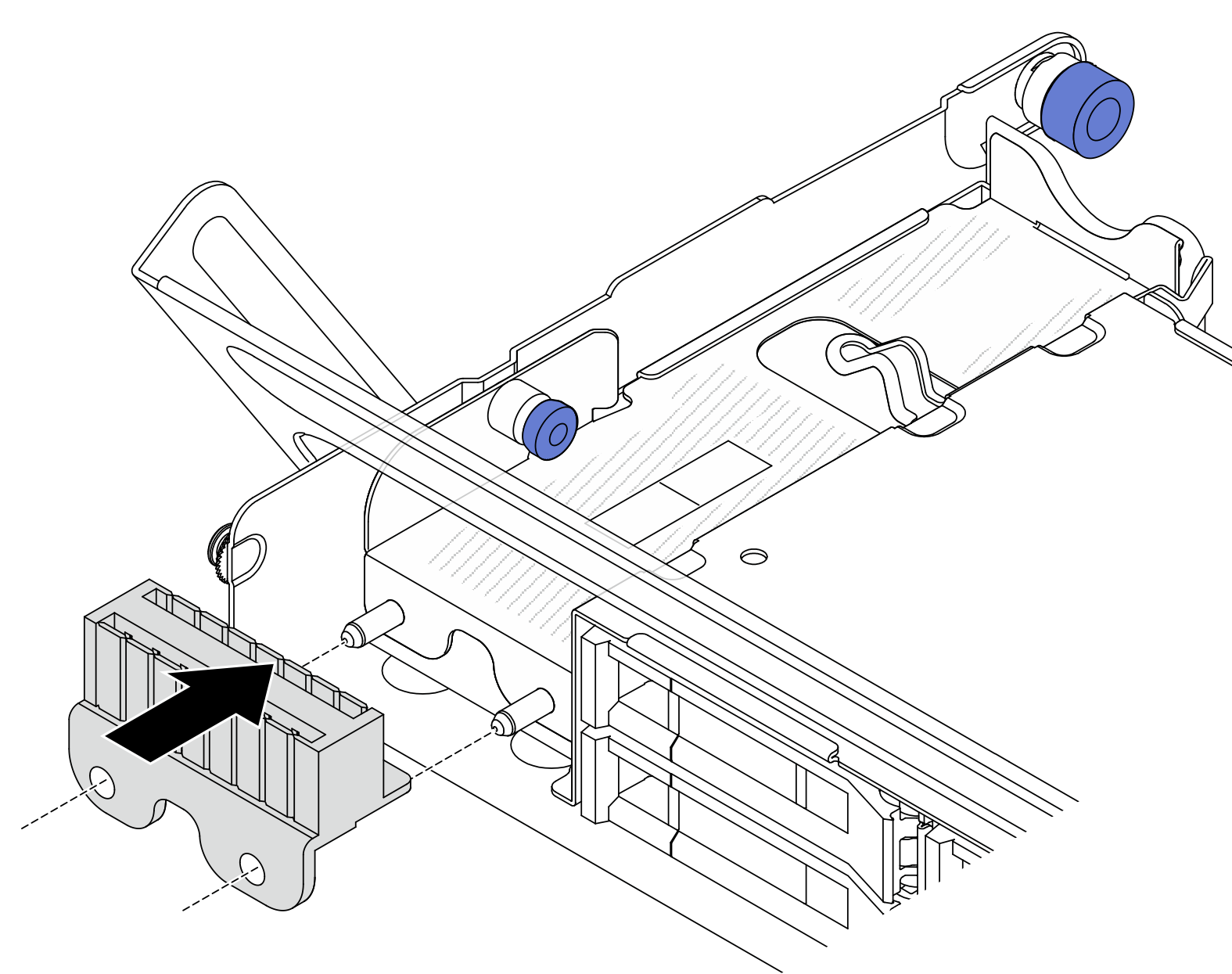

그림 2. 고무 설치
- 그림과 같이 래치를 누르고 손잡이를 닫으십시오.

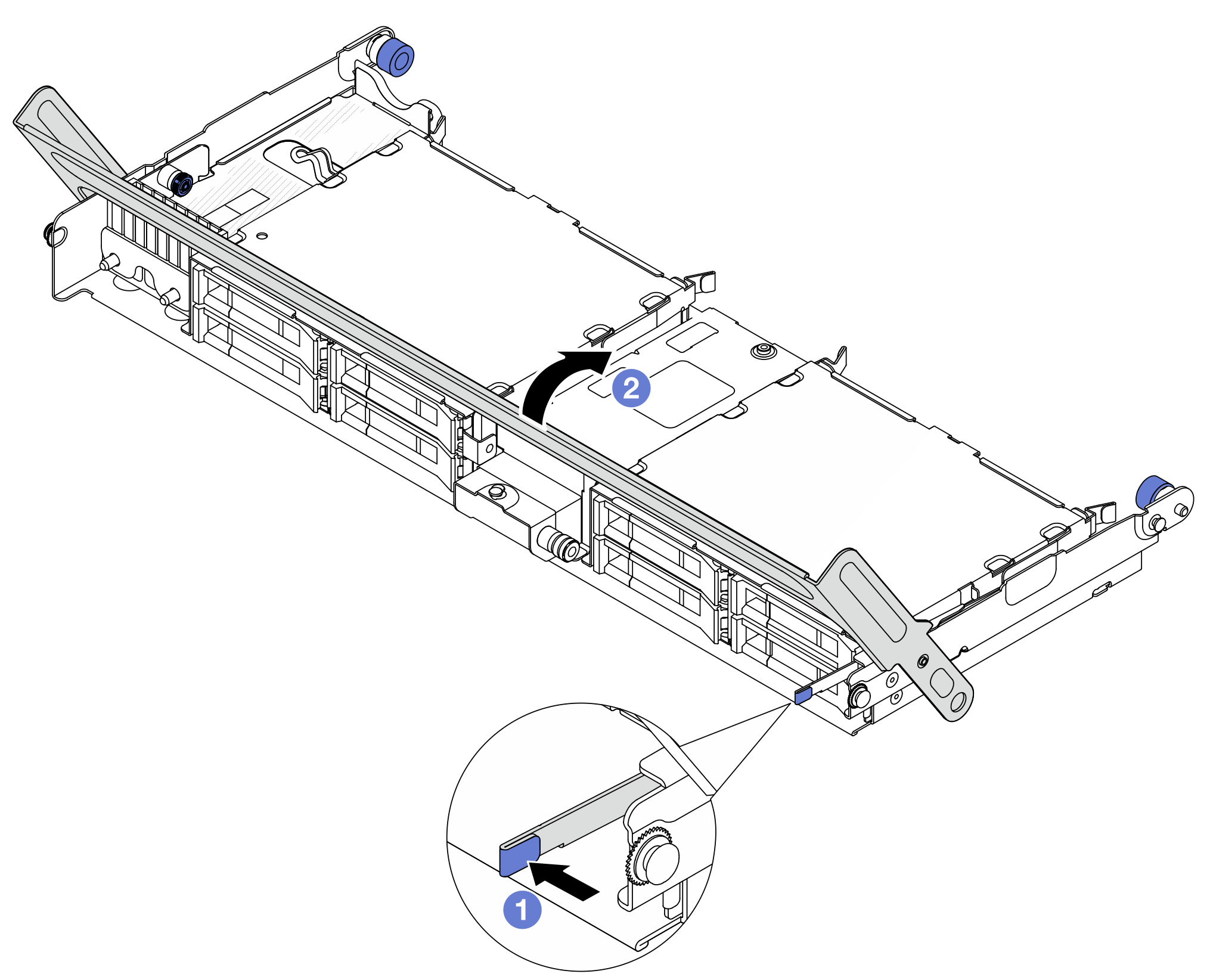

그림 3. 드라이브 케이지 손잡이 닫기
- RAID 플래시 전원 모듈의 확장 케이블을 어댑터에 연결하십시오. 내장 케이블 배선의 내용을 참조하십시오.
완료한 후
부품 교체를 완료하십시오. 부품 교체 완료의 내용을 참조하십시오.
