将 RAID 快速充电模块安装到中间硬盘仓上

按照本节中的说明将 RAID 快速充电模块安装到 2.5 英寸中间硬盘仓上。

过程

1. 以装有新部件的防静电包装接触服务器外部任何未上漆的表面。然后，从包装中取出新部件，并将其放在防静电平面上。
2. 安装 RAID 快速充电模块。
   图 1. 将 RAID 快速充电模块安装到中间硬盘仓上


   1. 将 RAID 快速充电模块放入夹持器中，然后向下按以将其固定到夹持器中。连接延长线缆。
   2. 将金属外盖上的孔与夹持器上的定位销对齐，拉出外盖上的蓝色松开滑锁，然后将外盖滑入夹持器中，直到定位销穿过孔。然后，松开蓝色松开滑锁将盖子锁定到位。
3. 将橡胶安装到夹持器的盖子上。

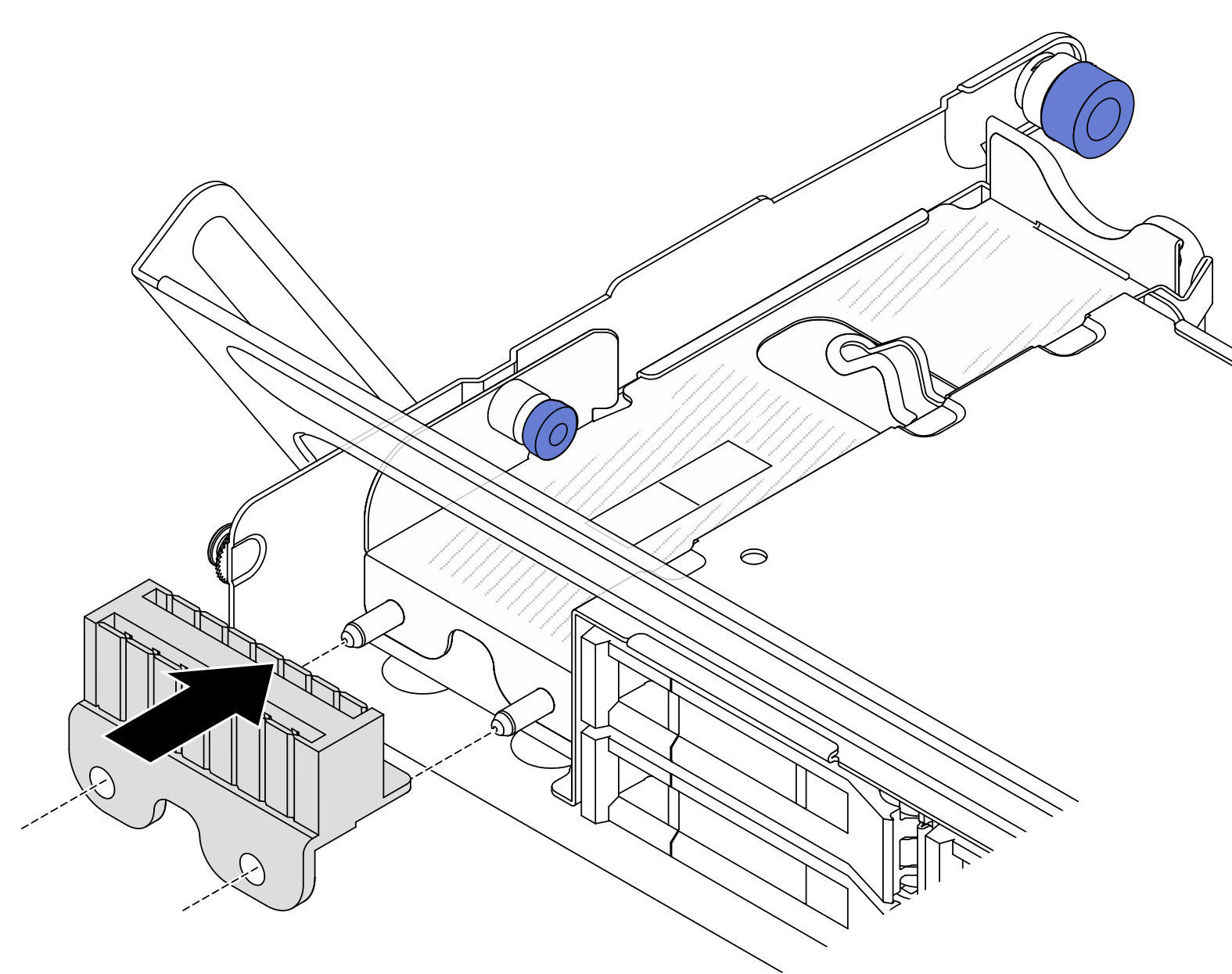

   图 2. 安装橡胶

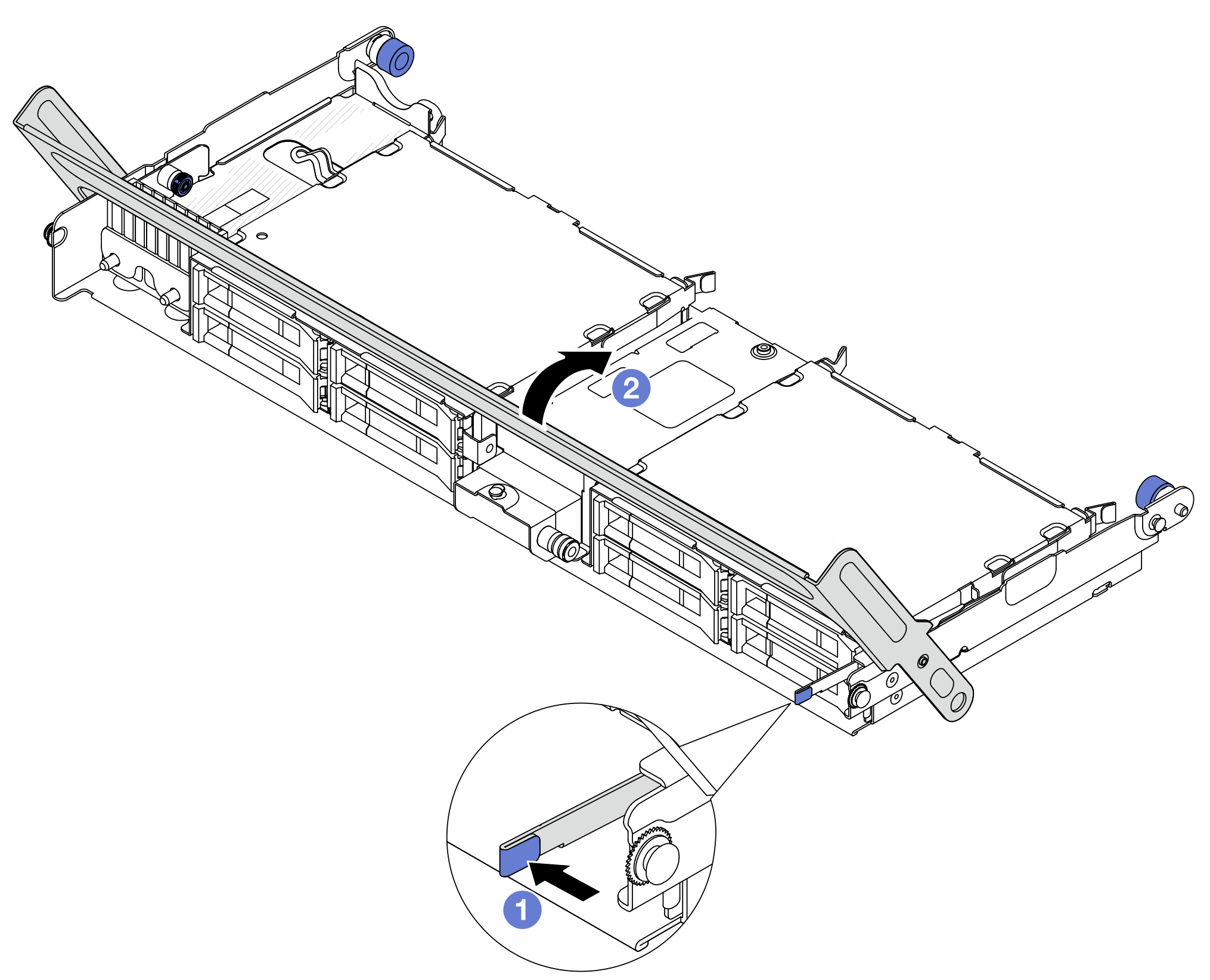

4. 按如图所示按住滑锁并合上手柄。
   图 3. 合上硬盘仓手柄


5. 将 RAID 快速充电模块的延长线缆连接到适配器。请参阅内部线缆布放。
