將 RAID 快閃記憶體電源模組安裝在中間框架上

請依照本節中的指示將 RAID 快閃記憶體電源模組安裝在 2.5 吋中間框架上。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

  1. 將裝有新零件的防靜電保護袋與伺服器外部任何未上漆的表面進行接觸。然後從保護袋中取出新零件，並將其放置在防靜電表面上。
  2. 安裝 RAID 快閃記憶體電源模組。
    圖 1. 將 RAID 快閃記憶體電源模組安裝在中間框架上
    Installing the RAID flash power module on the middle drive cage

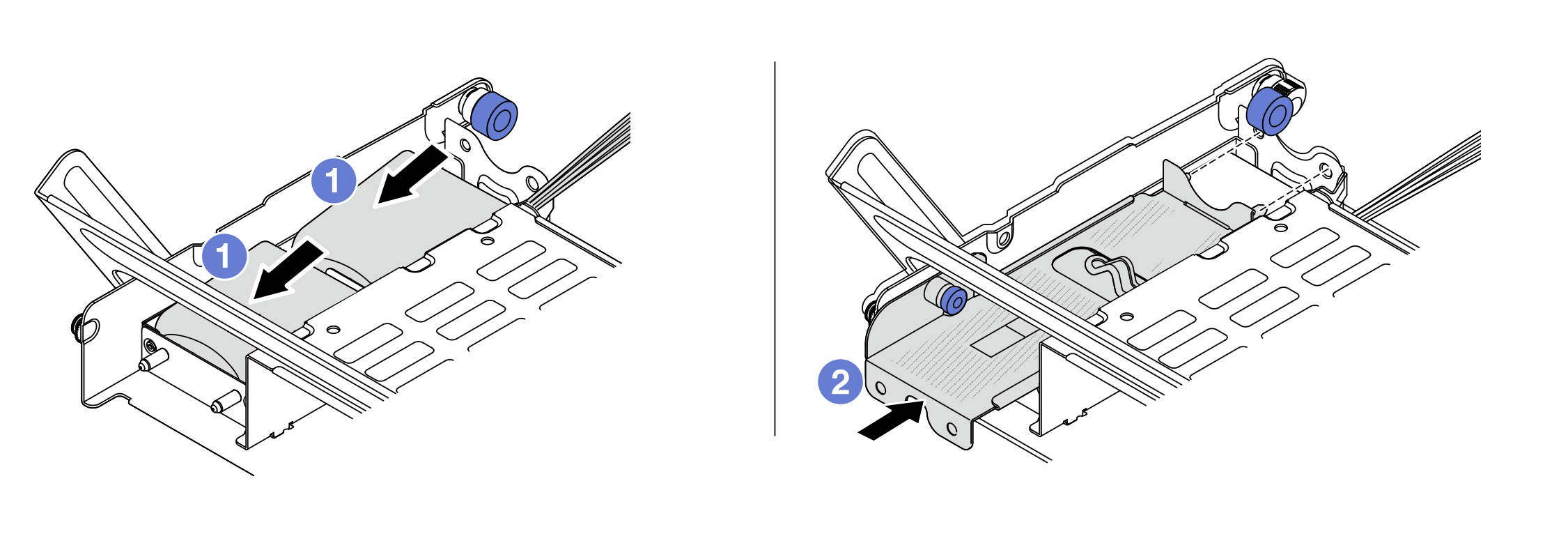

    1. 將 RAID 快閃記憶體電源模組放入匣中，然後向下按壓以固定至匣內。連接延長線。
    2. 將金屬蓋中的孔與固定器上的插腳對齊，拉出蓋板上的藍色閂鎖，然後將蓋板滑入固定器中，直到插腳穿過孔。然後，鬆開藍色閂鎖，將蓋板鎖入定位。
  3. 將橡膠安裝到固定器的蓋板上。

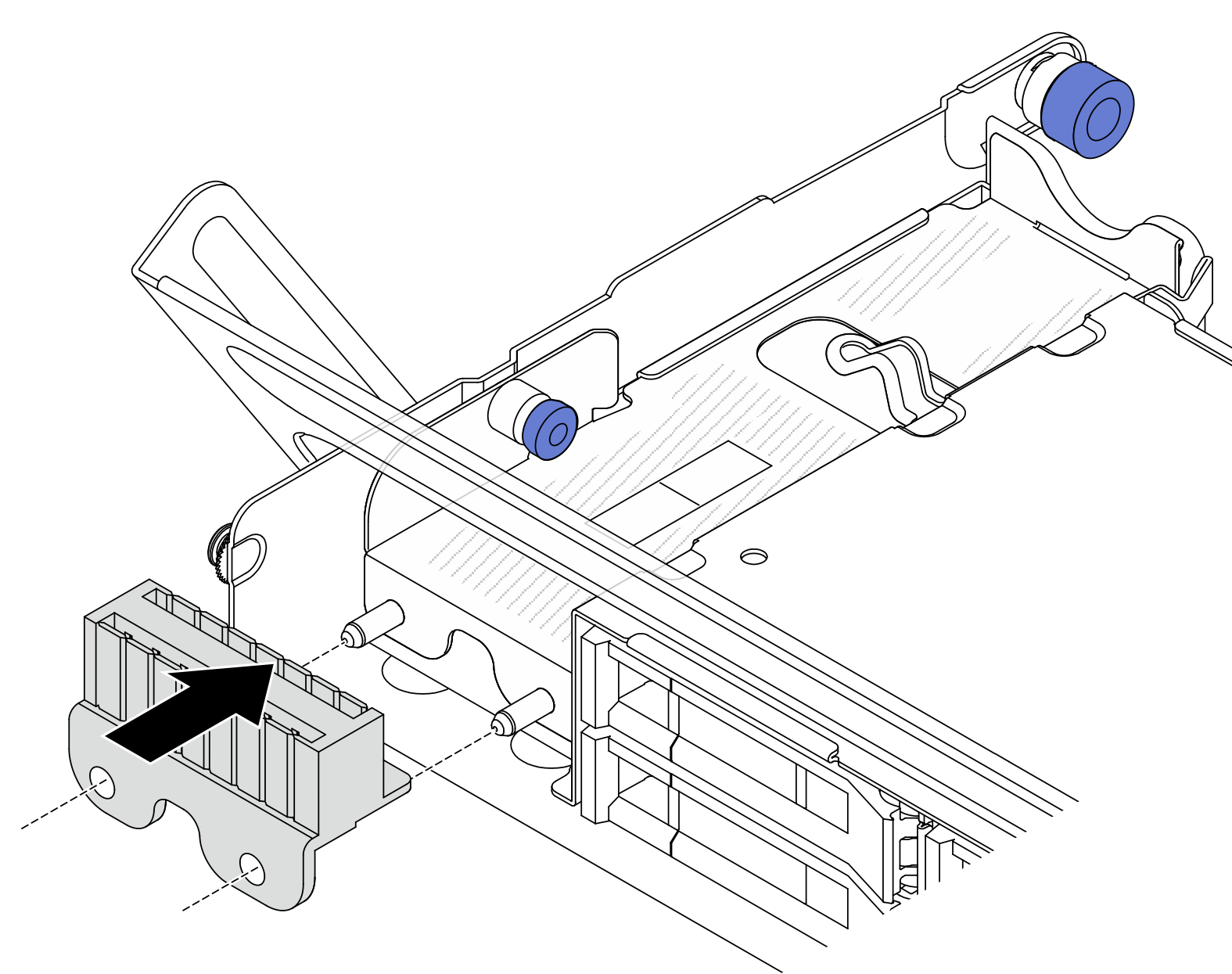

    圖 2. 安裝橡膠
    Installing the rubber
  4. 依照所示按壓閂鎖，然後關上把手。

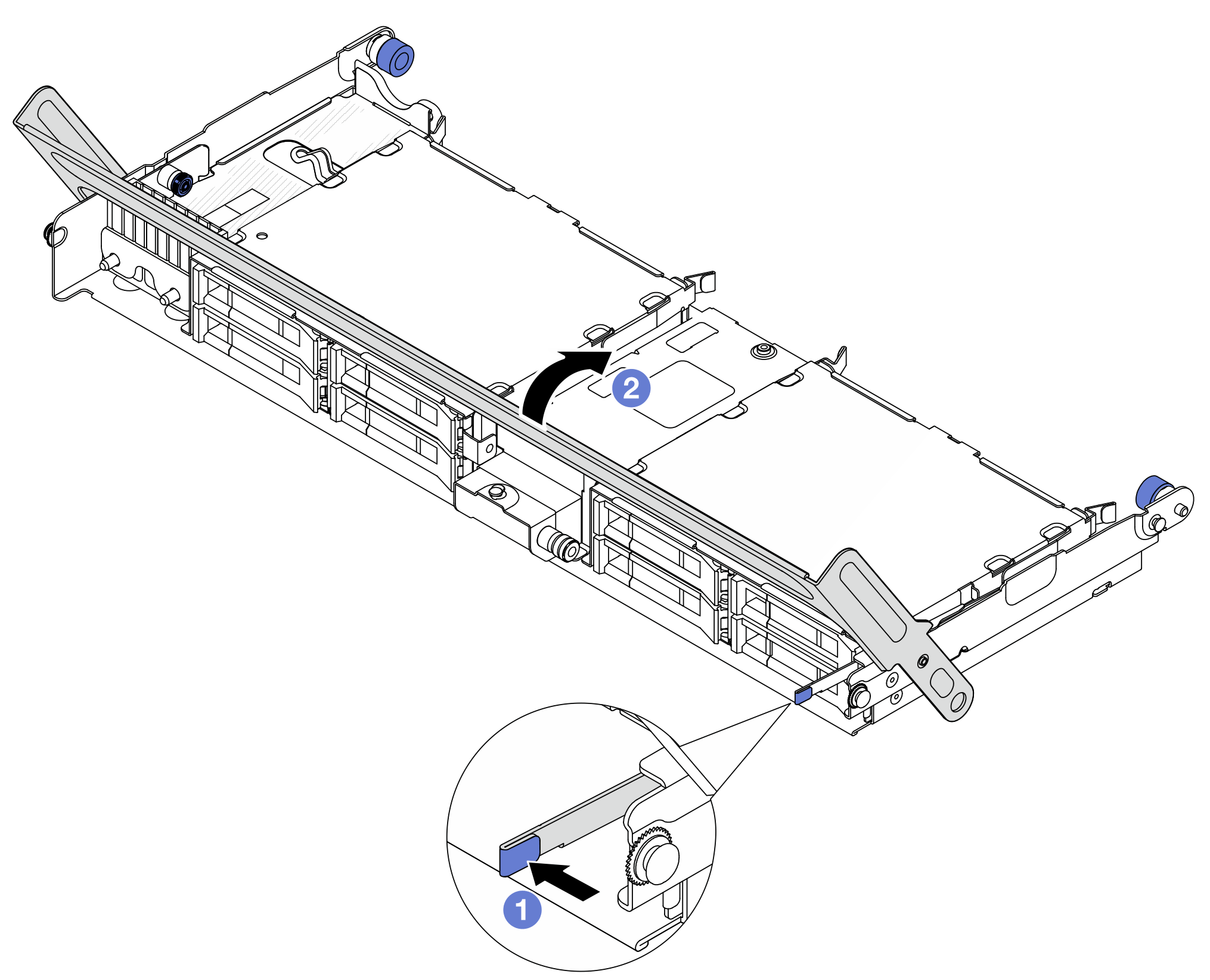

    圖 3. 關上框架把手

  5. 將 RAID 快閃記憶體電源模組的延長線連接到配接卡。請參閱內部纜線佈線。

在您完成之後

完成零件更換請參閱完成零件更換。
