中央ドライブ・ケージへの RAID フラッシュ電源モジュールの取り付け

2.5 型中央ドライブ・ケージに RAID フラッシュ電源モジュールを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要

  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. RAID フラッシュ電源モジュールを取り付けます。

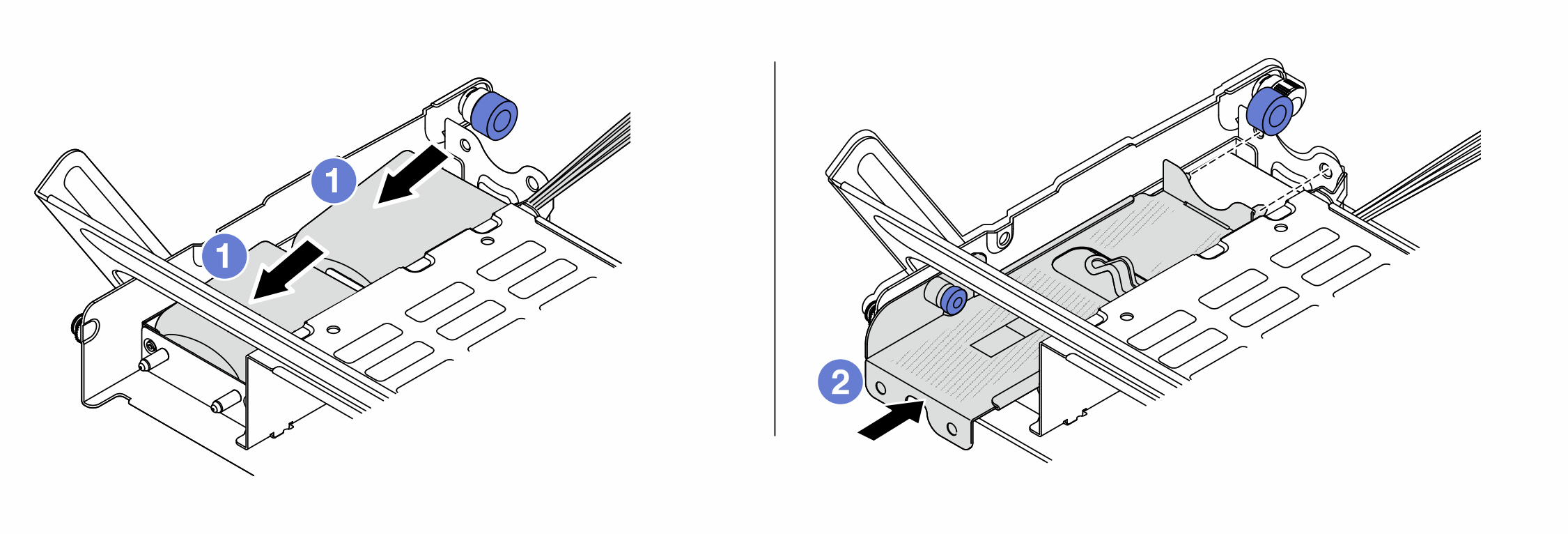

    図 1. 中央ドライブ・ケージへの RAID フラッシュ電源モジュールの取り付け
    Installing the RAID flash power module on the middle drive cage
    1. RAID フラッシュ電源モジュールをホルダーに置き、押し下げてホルダーに固定します。延長ケーブルを接続します。
    2. 金属カバーの穴をホルダーのピンに合わせ、カバー上の青色のラッチを引き出して、ピンが穴を通過するまでカバーをホルダーに向けてスライドさせます。次に、青色のラッチを解放してカバーを所定の位置にロックします。

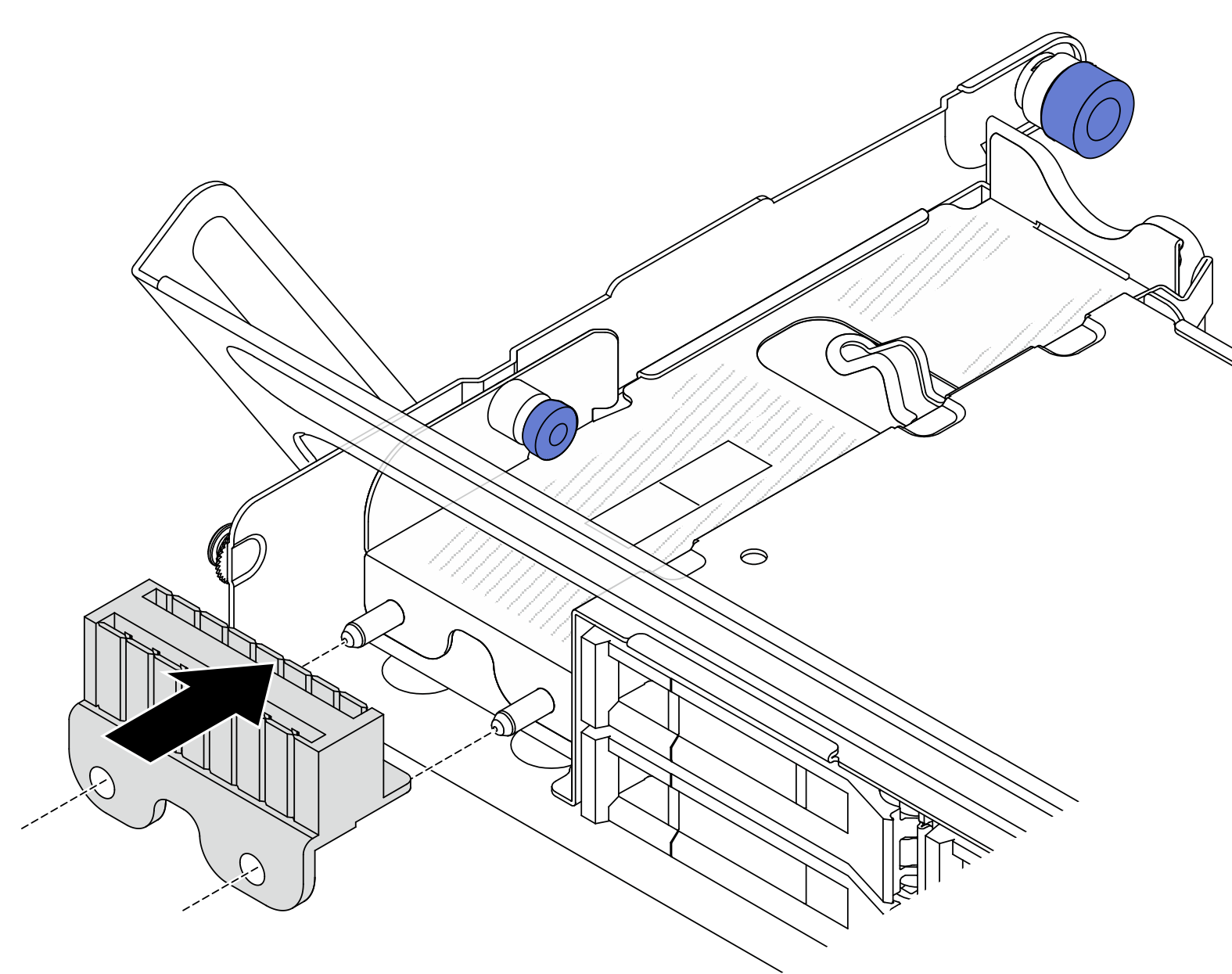

  3. ホルダーのカバーにゴムを取り付けます。
    図 2. ゴムの取り付け
    Installing the rubber

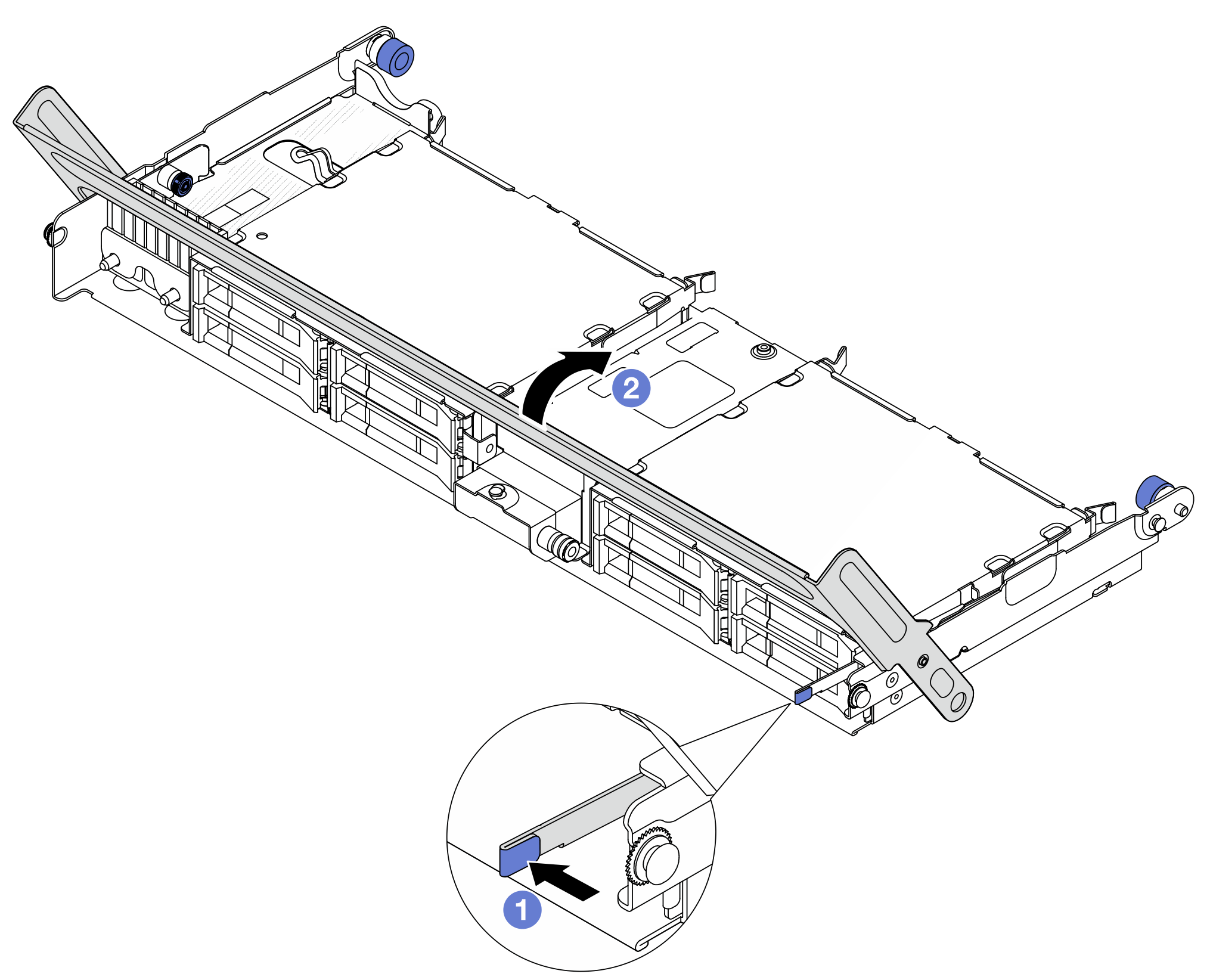

  4. ラッチを図のように押し、ハンドルを閉じます。
    図 3. ドライブ・ケージ・ハンドルを閉じる

  5. RAID フラッシュ電源モジュールの延長ケーブルをアダプターに接続します。内部ケーブルの配線を参照してください。

完了したら

部品交換を完了します。部品交換の完了を参照してください。
