RAID-Flash-Stromversorgungsmodul in der mittleren Laufwerkhalterung installieren

Folgen Sie den Anweisungen in diesem Abschnitt, um ein RAID-Flash-Stromversorgungsmodul auf der mittleren 2,5-Zoll-Laufwerkshalterung zu installieren.

Zu dieser Aufgabe

Achtung

  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

Vorgehensweise

  1. Berühren Sie mit der antistatischen Schutzhülle, in der sich die neue Komponente befindet, eine unlackierte Oberfläche an der Außenseite des Servers. Nehmen Sie anschließend die neue Komponente aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.
  2. Installieren Sie das RAID-Flash-Stromversorgungsmodul.

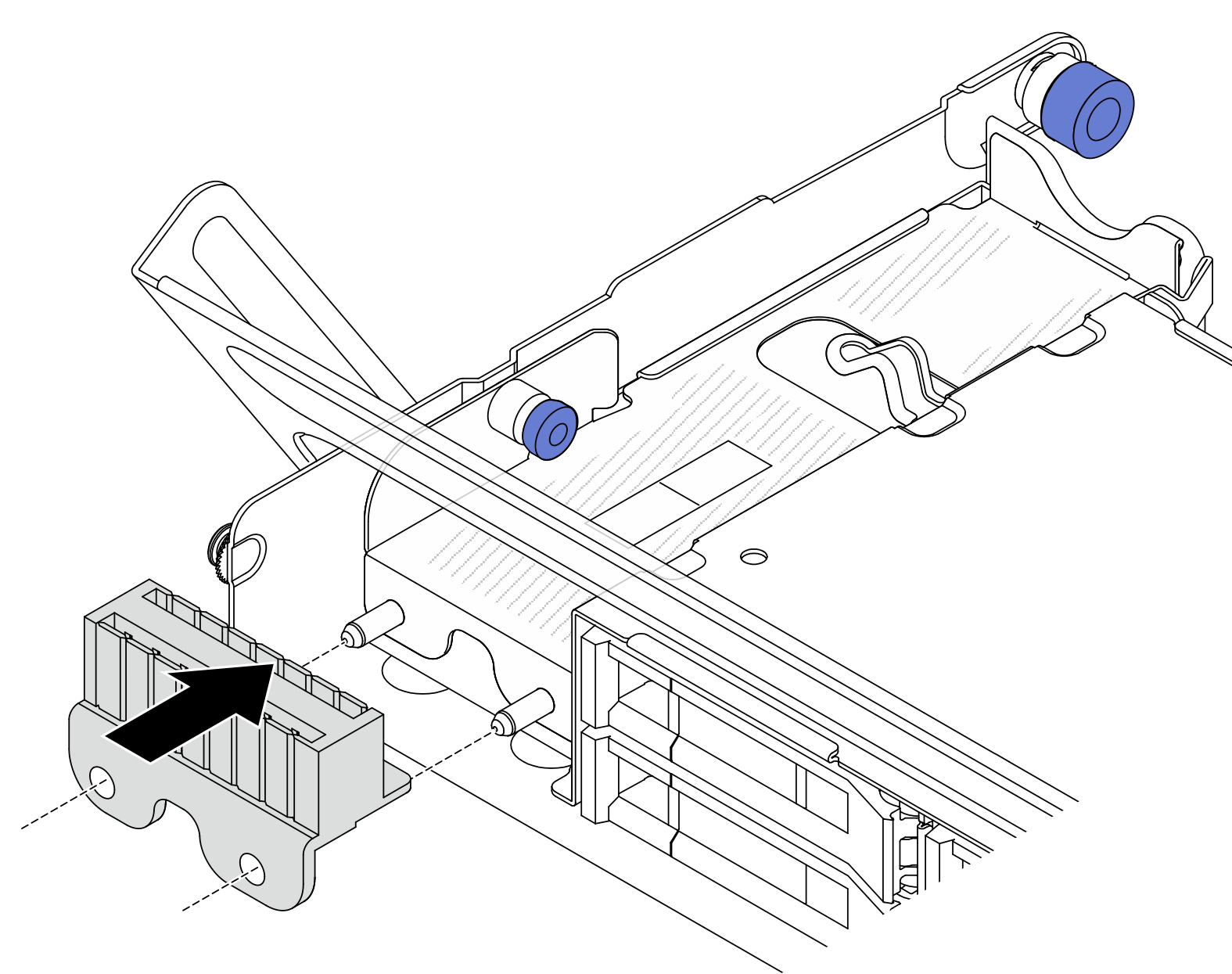

    Abbildung 1. RAID-Flash-Stromversorgungsmodul in der mittleren Laufwerkhalterung installieren
    Installing the RAID flash power module on the middle drive cage
    1. Setzen Sie ein RAID-Flash-Stromversorgungsmodul in die Halterung ein und drücken Sie es herunter, um es in der Halterung zu fixieren. Schließen Sie das Verlängerungskabel an.
    2. Richten Sie die Öffnungen in der Metallabdeckung an den Stiften an der Halterung aus und ziehen Sie die blaue Verriegelung an der Abdeckung heraus. Schieben Sie die Abdeckung in die Halterung, bis die Stifte durch die Öffnungen geführt werden. Lösen Sie dann die blaue Verriegelung, um die Abdeckung einzurasten.
  3. Bringen Sie das Gummi auf der Abdeckung der Halterung an.

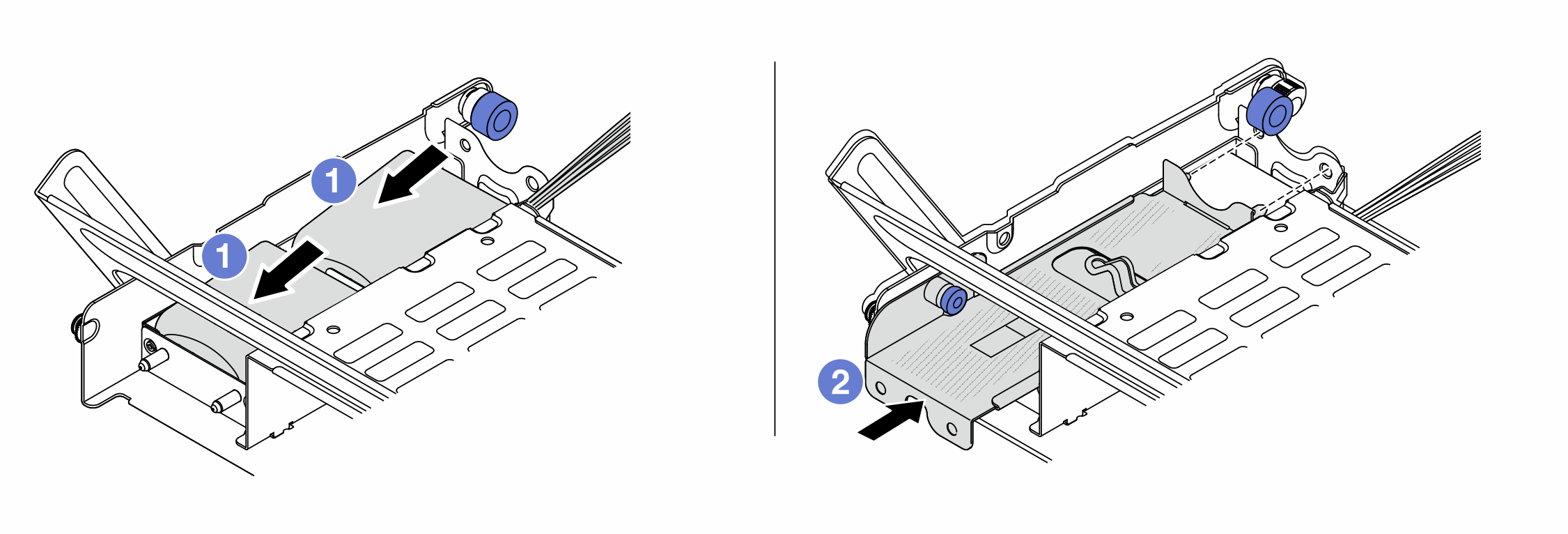

    Abbildung 2. Anbringen des Gummis
    Installing the rubber
  4. Drücken Sie die Verriegelung wie dargestellt und schließen Sie den Griff.

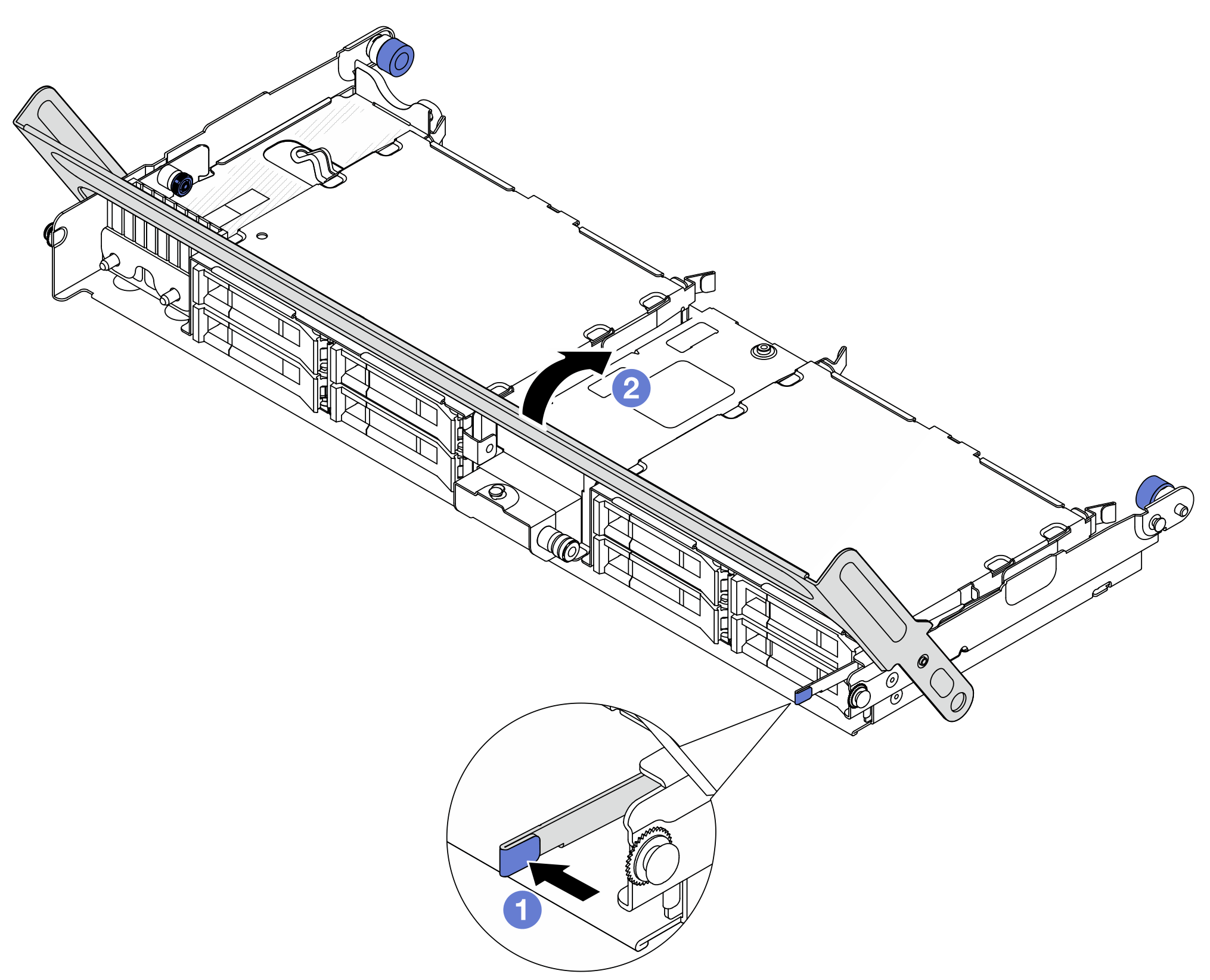

    Abbildung 3. Schließen des Griffs der Laufwerkhalterung

  5. Schließen Sie das Verlängerungskabel des RAID-Flash-Stromversorgungsmoduls an einen Adapter an. Siehe Interne Kabelführung.

Nach dieser Aufgabe

Schließen Sie den Austausch von Komponenten ab, (Informationen hierzu finden Sie im Abschnitt Austausch von Komponenten abschließen.)
