GPU の交換
GPU エアー・バッフルを使用する構成で GPU アダプターの取り外しと取り付けを行うには、このセクションの説明に従ってください。
注
標準エアー・バッフルを使用する構成での GPU アダプターの交換手順については、背面ライザー・アセンブリーおよび PCIe アダプターの交換を参照してください。
エアー・バッフル | サポートされているアダプター |

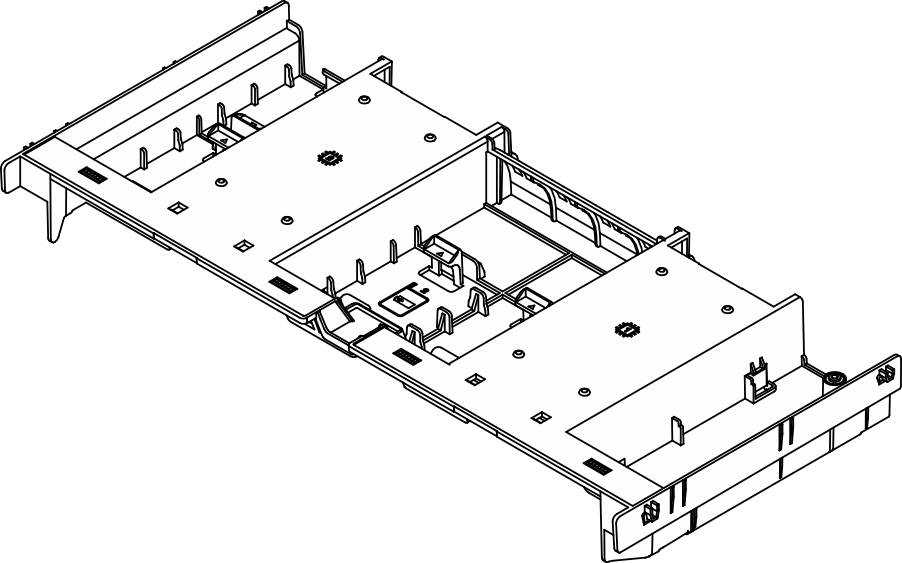

標準エアー・バッフル![]() | ≤ 75 W |

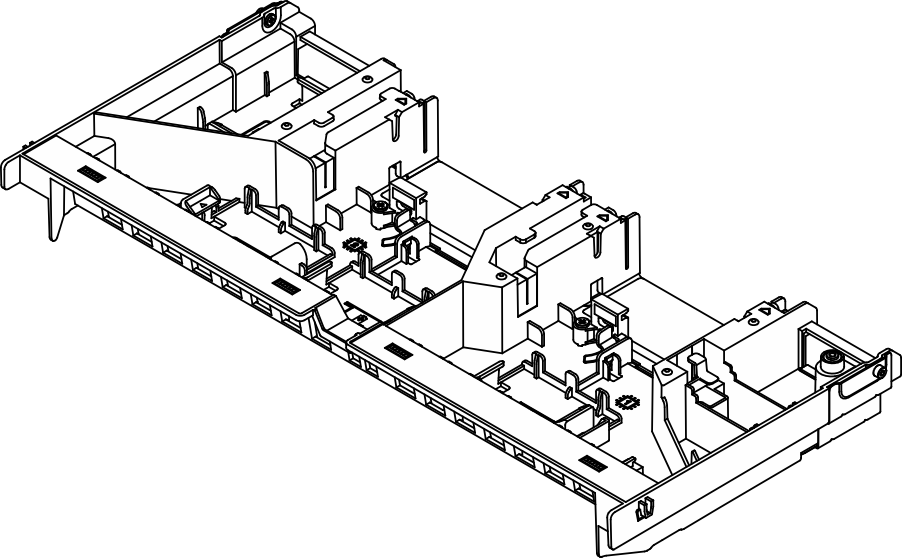

GPU エアー・バッフル![]() | > 75 W |
使用シナリオによっては、以下のフィラーを GPU エアー・バッフルに取り付ける必要があります。
フィラー | 取り付け方法 |
---|---|

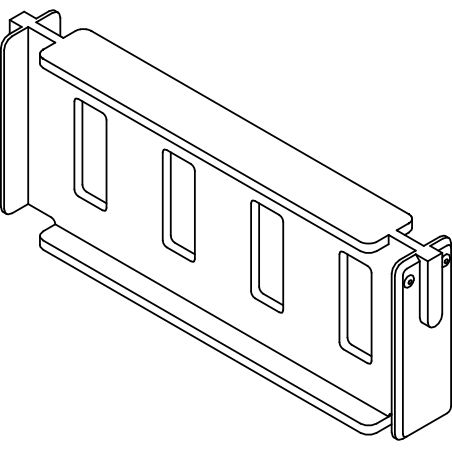

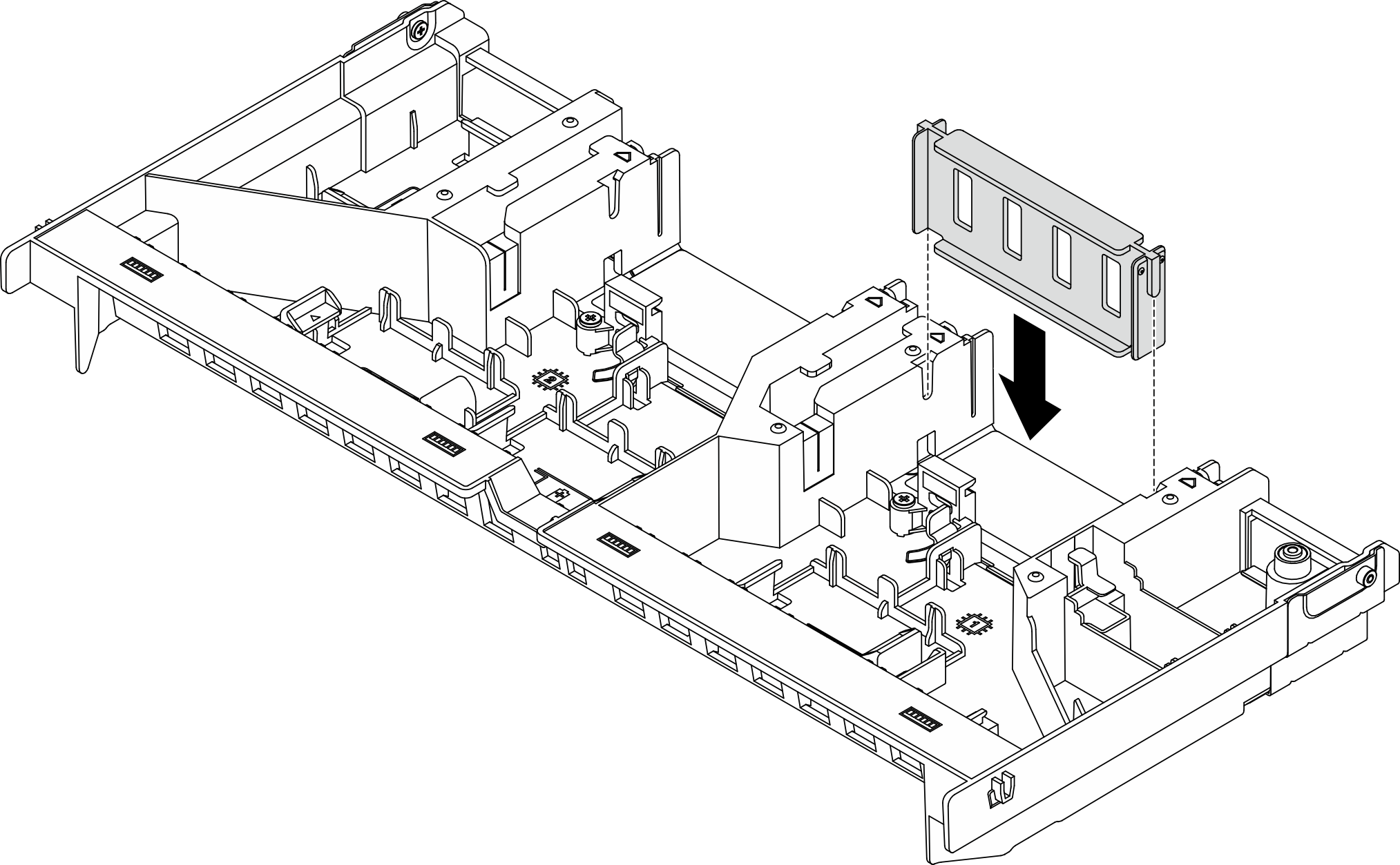

GPU エアー・バッフル・フィラー![]() このフィラーは、ライザー・アセンブリー 2 または 3 にアダプターが取り付けられていない場合に必要です。 | ![]() |

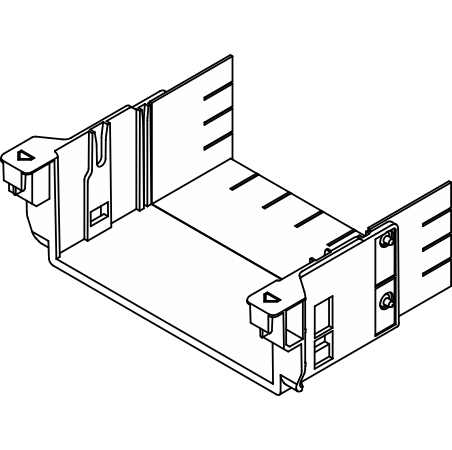

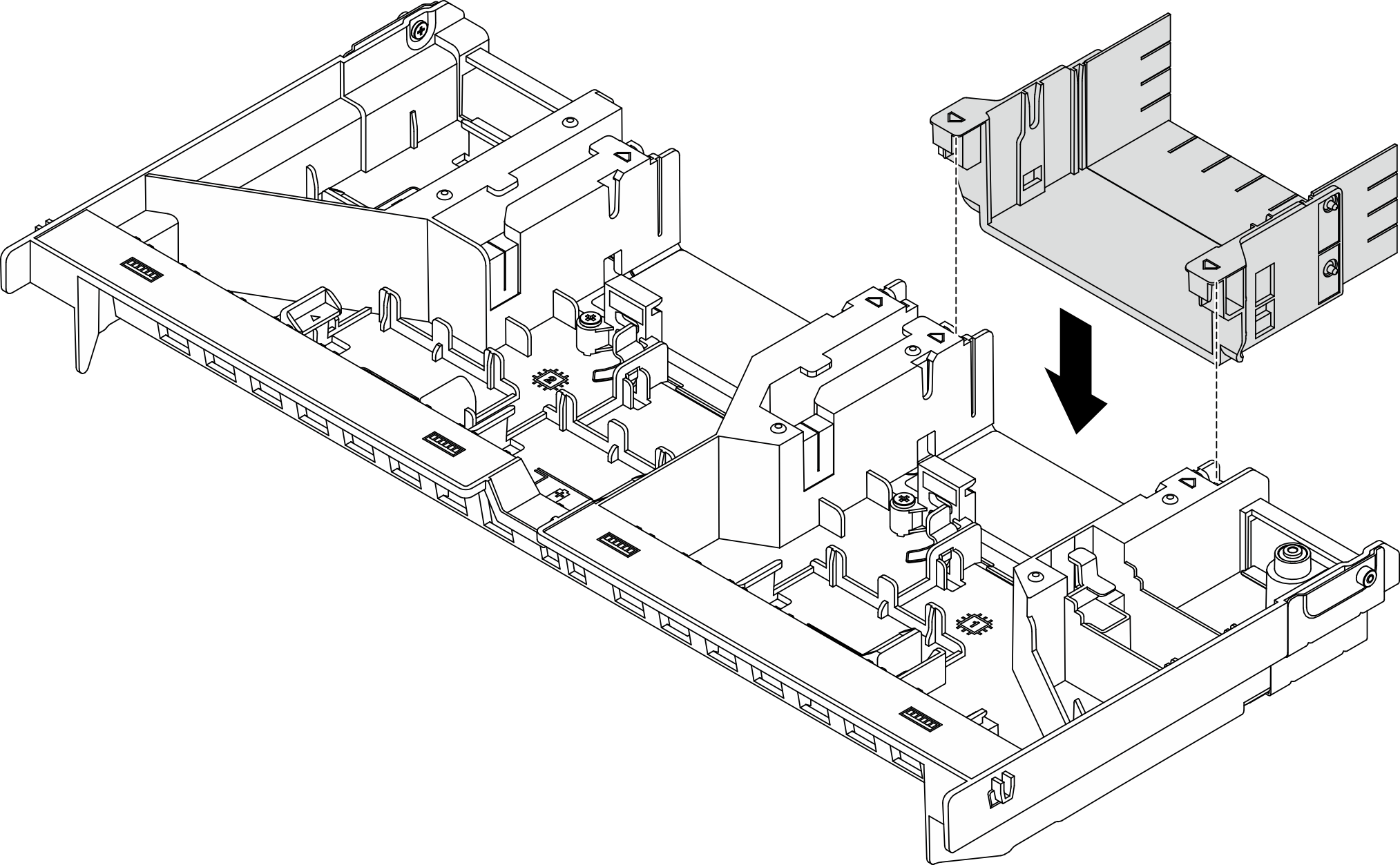

上段スロット・フィラー![]() このフィラーは、フルレングスの 3/4 以上の長さのアダプターがスロット 4/7 に取り付けられ、スロット 3/6 が空の場合に必要です。 | ![]() |

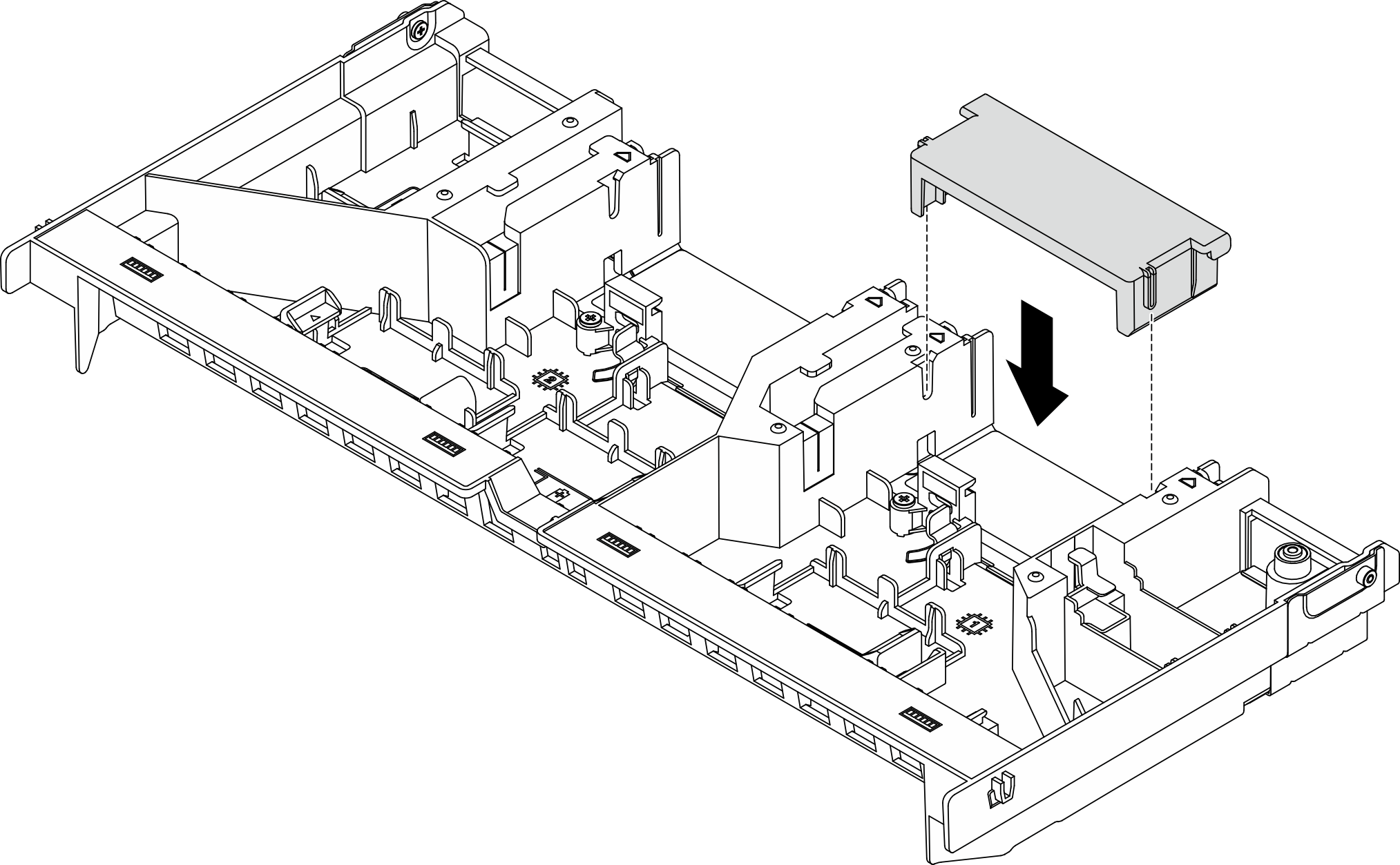

ハーフサイズ (HL) フィラー![]() このフィラーは、ハーフサイズのアダプターをスロット 3/4 (ライザー・アセンブリー 2) または 6/7 (ライザー・アセンブリー 3) に取り付ける場合に必要です。 | ![]() |
