Sostituzione della GPU

Seguire le istruzioni riportate in questa sezione per rimuovere e installare un adattatore GPU in configurazioni con un deflettore d'aria GPU.

Nota
Per la procedura di sostituzione di un adattatore GPU nelle configurazioni con un deflettore d'aria standard, vedere Sostituzione dell'assieme verticale posteriore e dell'adattatore PCIe.
Deflettore d'ariaAdattatori supportati

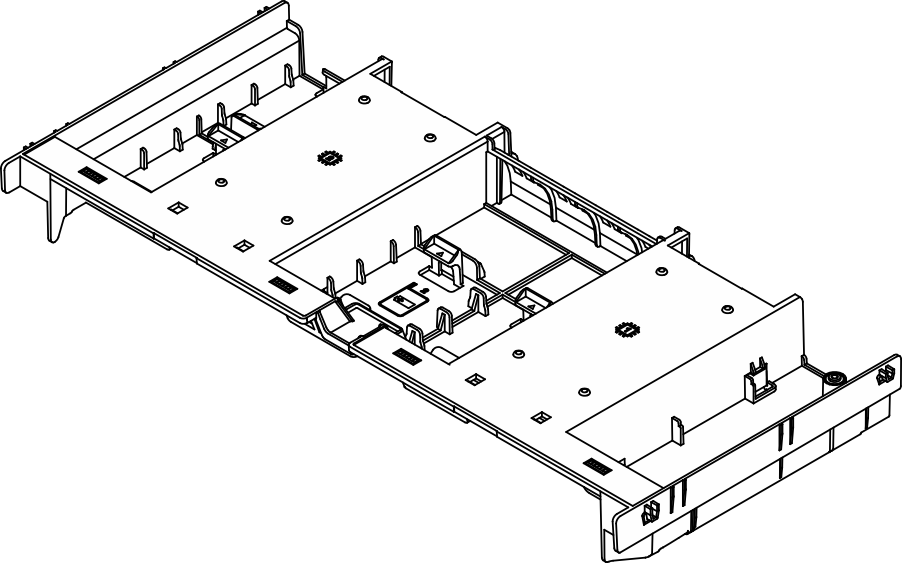

Deflettore d'aria standard


≤ 75 W

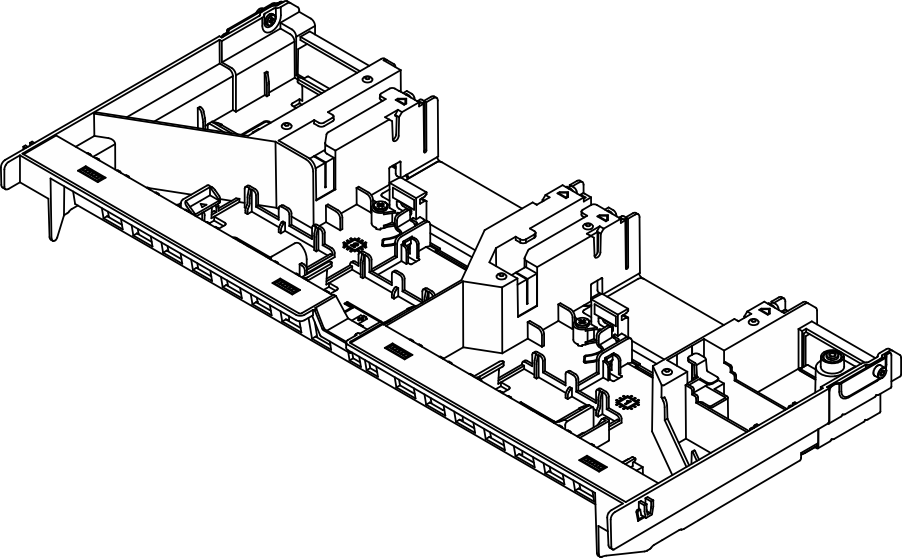

Deflettore d'aria della GPU


> 75 W

A seconda dello scenario di utilizzo, potrebbe essere necessario installare i seguenti elementi di riempimento sul deflettore d'aria della GPU.

Elemento di riempimentoMetodo di installazione

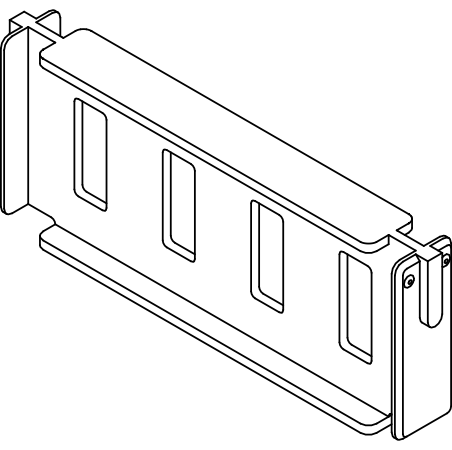

Elemento di riempimento del deflettore d'aria della GPU

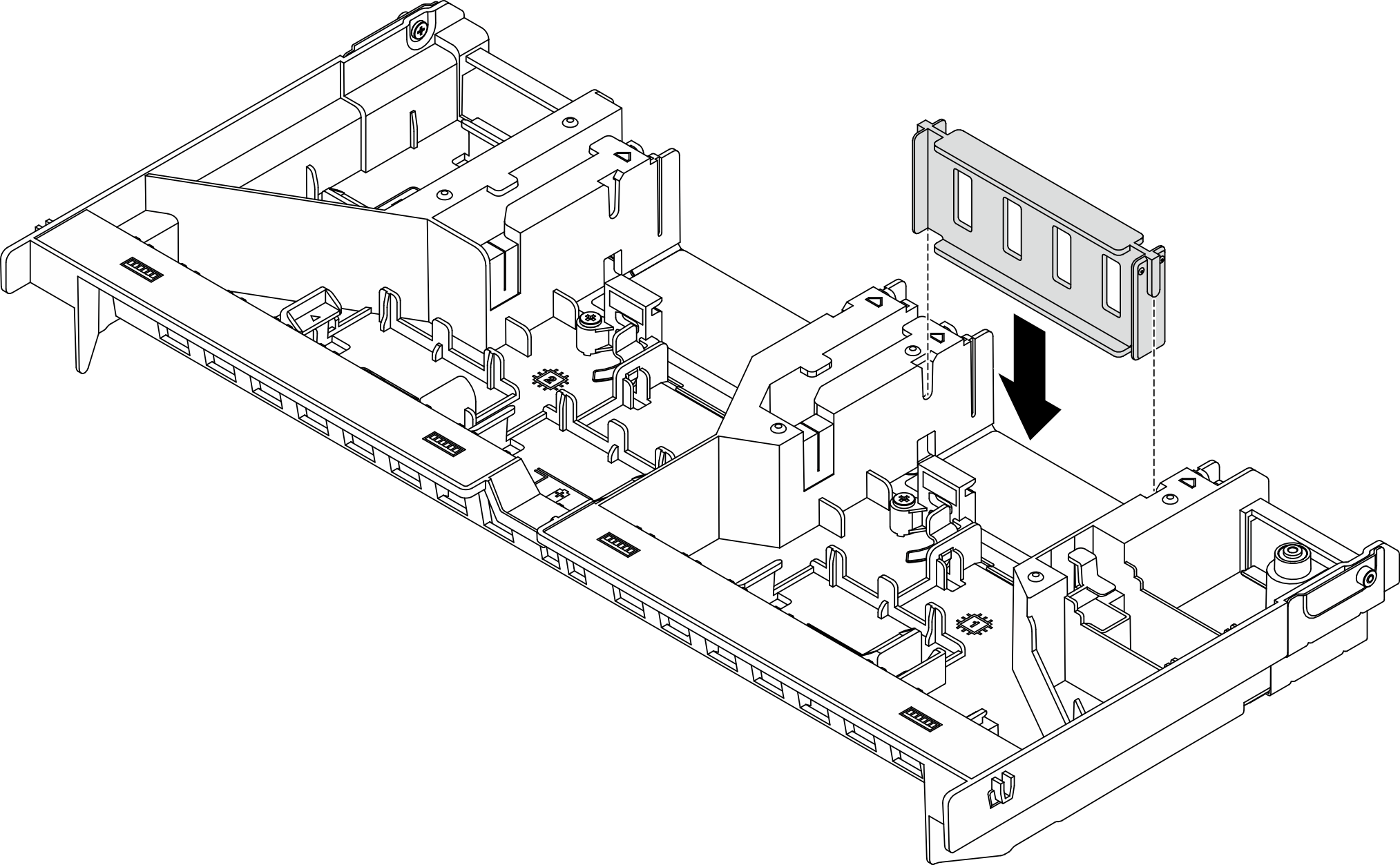

Questo elemento di riempimento è necessario quando non è montato alcun adattatore sull'assieme verticale 2 o 3.

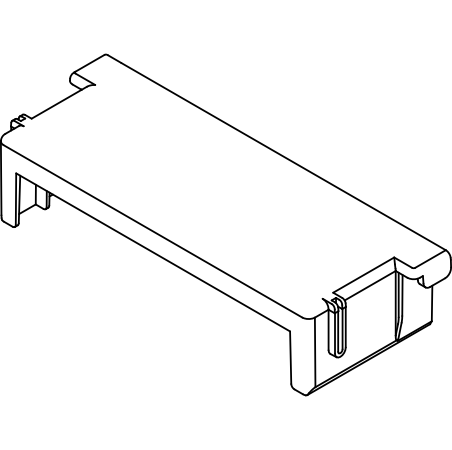

Elemento di riempimento dello slot superiore

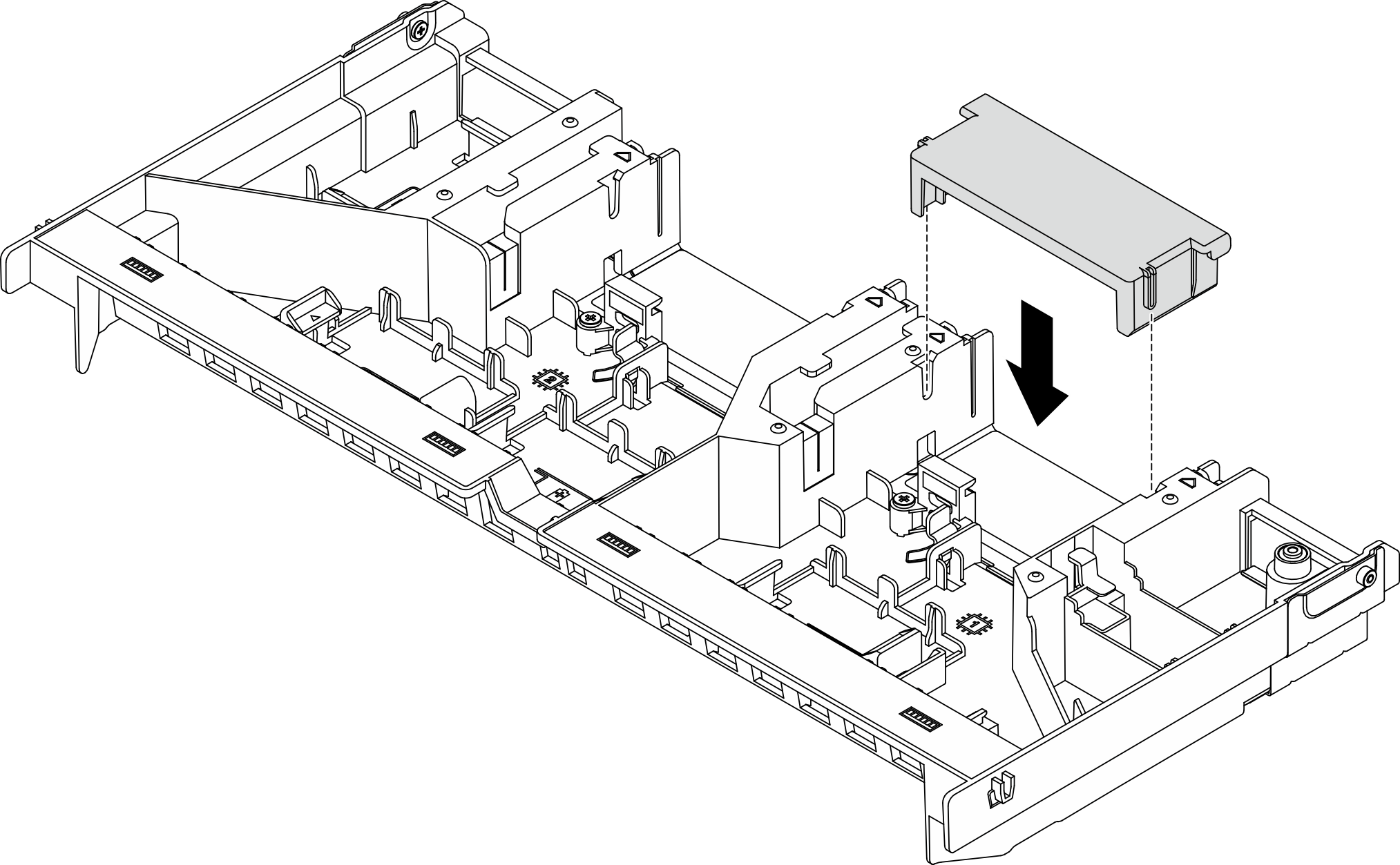

Questo elemento di riempimento è necessario quando nello slot 4/7 è montato un adattatore con una lunghezza maggiore o uguale a 3/4 della lunghezza totale e lo slot 3/6 è vuoto.

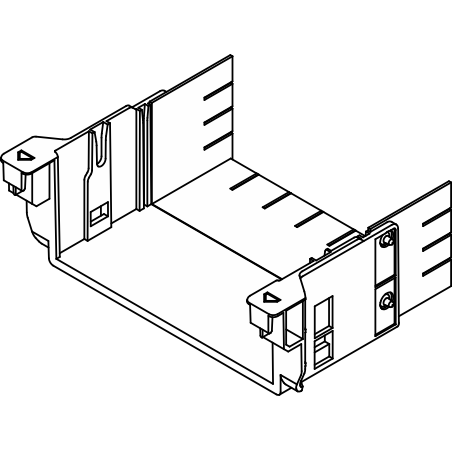

Elemento di riempimento half-length (HL)


Questo elemento di riempimento è necessario quando un adattatore half-length è montato nello slot 3/4 (assieme verticale 2) o 6/7 (assieme verticale 3).
