Installazione del backplane dell'unità anteriore

Seguire le istruzioni riportate in questa sezione per installare il backplane dell'unità anteriore da 2,5" o 3,5".

Informazioni su questa attività

  • Il server supporta fino a tre backplane delle unità anteriori da 2,5" dei seguenti tipi. A seconda del tipo e della quantità di backplane, la posizione di installazione dei backplane varia.

    • Backplane a 8 vani SAS/SATA da 2,5"

    • Backplane a 8 vani AnyBay da 2,5"

    • Backplane a 8 vani NVMe da 2,5"

    Nota
    Il backplane AnyBay e il backplane NVMe elencati in alto utilizzano la stessa scheda di circuito fisica. La differenza è che i connettori sul backplane sono cablati: NVMe e SAS/SATA o solo NVMe.
  • Il server supporta i seguenti tipi di backplane delle unità anteriori da 3,5":

    • Backplane a 12 vani SAS/SATA da 3,5"

    • Backplane a 12 vani AnyBay da 3,5"

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. Installare il backplane dell'unità anteriore.
    Nota
    A seconda del tipo utilizzato, il backplane potrebbe avere un aspetto diverso dalla figura.

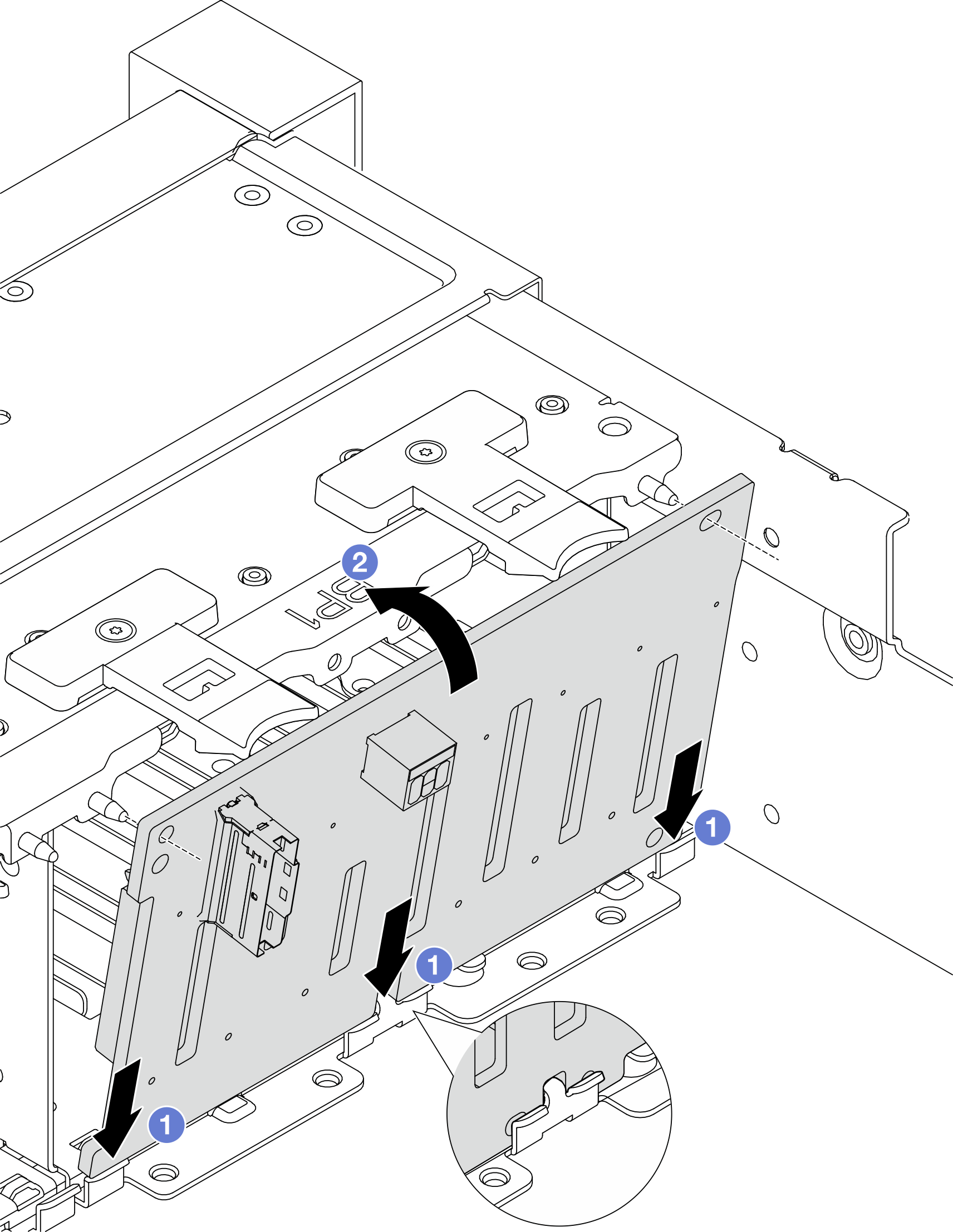

    Figura 1. Installazione di un backplane dell'unità anteriore da 2,5"
    Installing the front 2.5-inch drive backplane
    1. Allineare la parte inferiore del backplane agli slot sullo chassis, quindi abbassare il backplane nello chassis.
    2. Allineare i fori nel backplane ai piedini sullo chassis e premere il backplane in posizione. Le linguette di rilascio fisseranno il backplane in posizione.

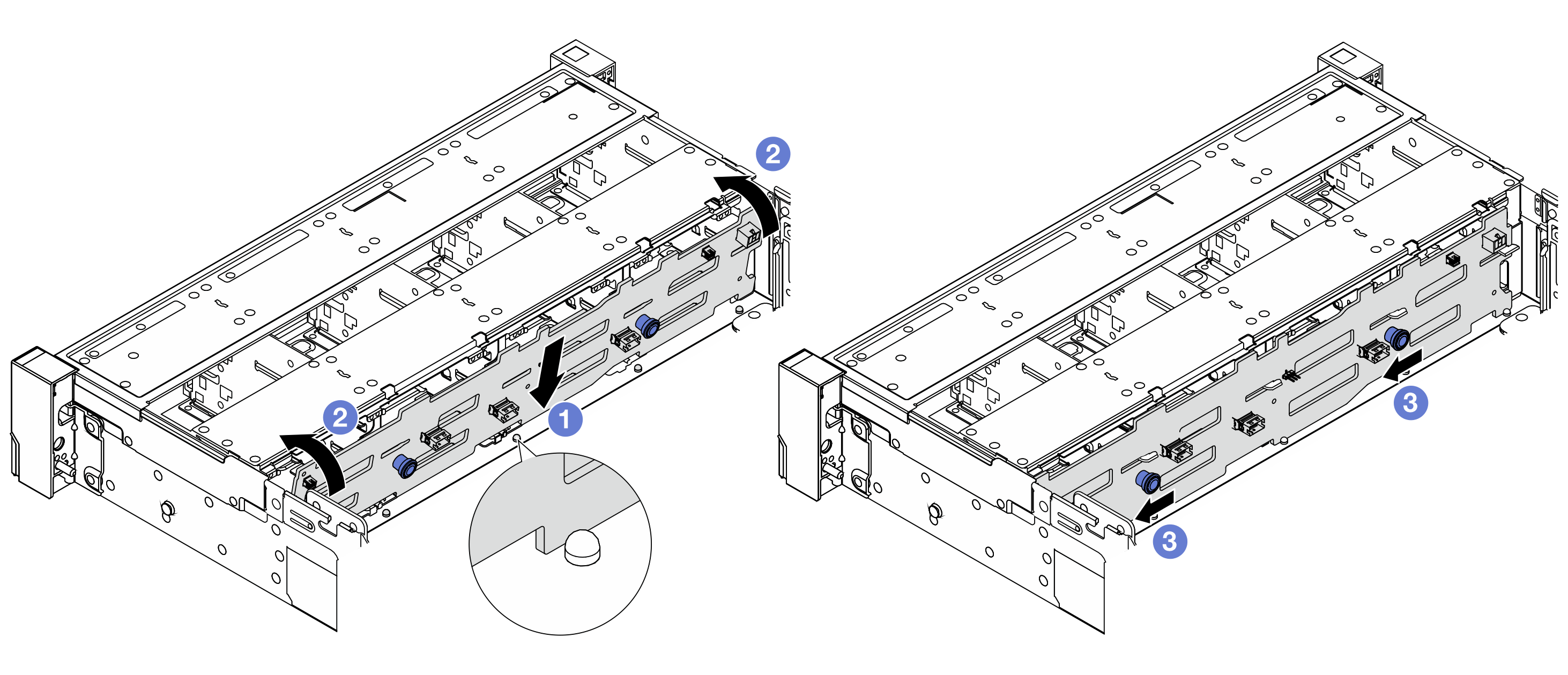

    Figura 2. Installazione del backplane dell'unità anteriore da 3,5"
    Installing the front 3.5-inch drive backplane
    1. Allineare la parte inferiore del backplane allo chassis e abbassarlo al suo interno.
    2. Ruotare il backplane in posizione verticale. Assicurarsi che i quattro ganci sullo chassis passino attraverso i fori corrispondenti nel backplane.
    3. Far scorrere il backplane come illustrato nella figura fino a fissarlo in posizione.
  3. Collegare i cavi al backplane dell'unità. Vedere Instradamento dei cavi interni.

Dopo aver terminato

  1. Reinstallare tutte le unità e gli eventuali elementi di riempimento nei vani delle unità. Vedere Installazione di un'unità hot-swap da 2,5" o 3,5".

  2. Reinstallare l'alloggiamento della ventola del sistema, se precedentemente rimosso. Vedere Installazione dell'alloggiamento della ventola del sistema.

  3. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.

Video dimostrativo

Guardare la procedura su YouTube
