Installazione di un'unità hot-swap da 2,5" o 3,5"

Seguire le istruzioni riportate in questa sezione per installare un'unità hot-swap da 2,5" o 3,5".

Informazioni su questa attività

Attenzione

  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.

  • Per garantire un adeguato raffreddamento del sistema, evitare di utilizzare il server per più di due minuti senza un'unità disco fisso o un elemento di riempimento installato in ciascun vano.

Per un elenco delle unità supportate, vedere Sito Web Lenovo ServerProven.

Download di firmware e driver: potrebbe essere necessario aggiornare il firmware o il driver dopo la sostituzione di un componente.

Procedura

  1. Mettere a contatto l'involucro antistatico che contiene la nuova parte con una superficie non verniciata esterna al server. Quindi, estrarre la nuova parte dalla confezione e collocarla su una superficie antistatica.
  2. (Facoltativo) Rimuovere l'elemento di riempimento dal vano dell'unità e conservarlo in un luogo sicuro.
  3. Installare l'unità nel vano dell'unità.

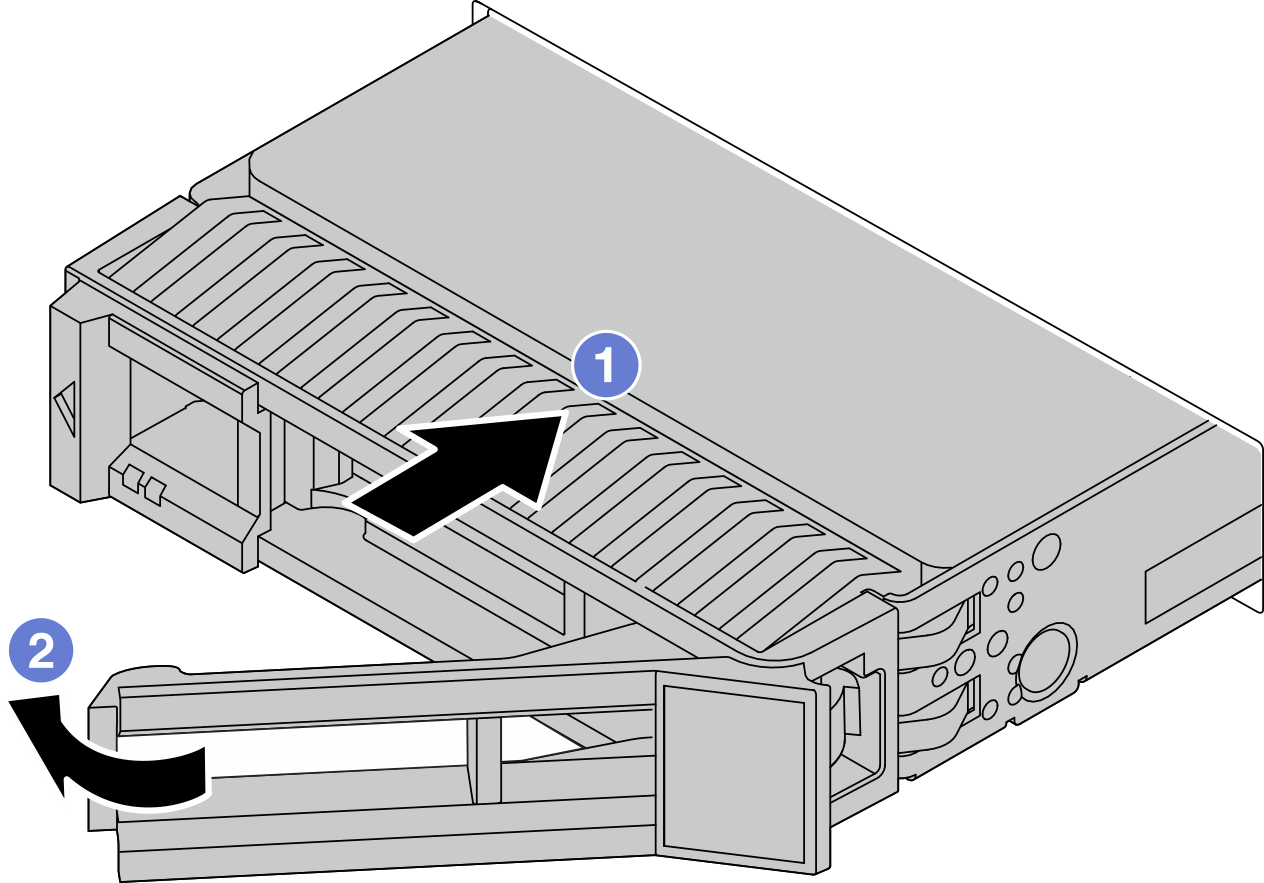

    Unità hot-swap da 2,5 pollici

    Opening the drive tray handle

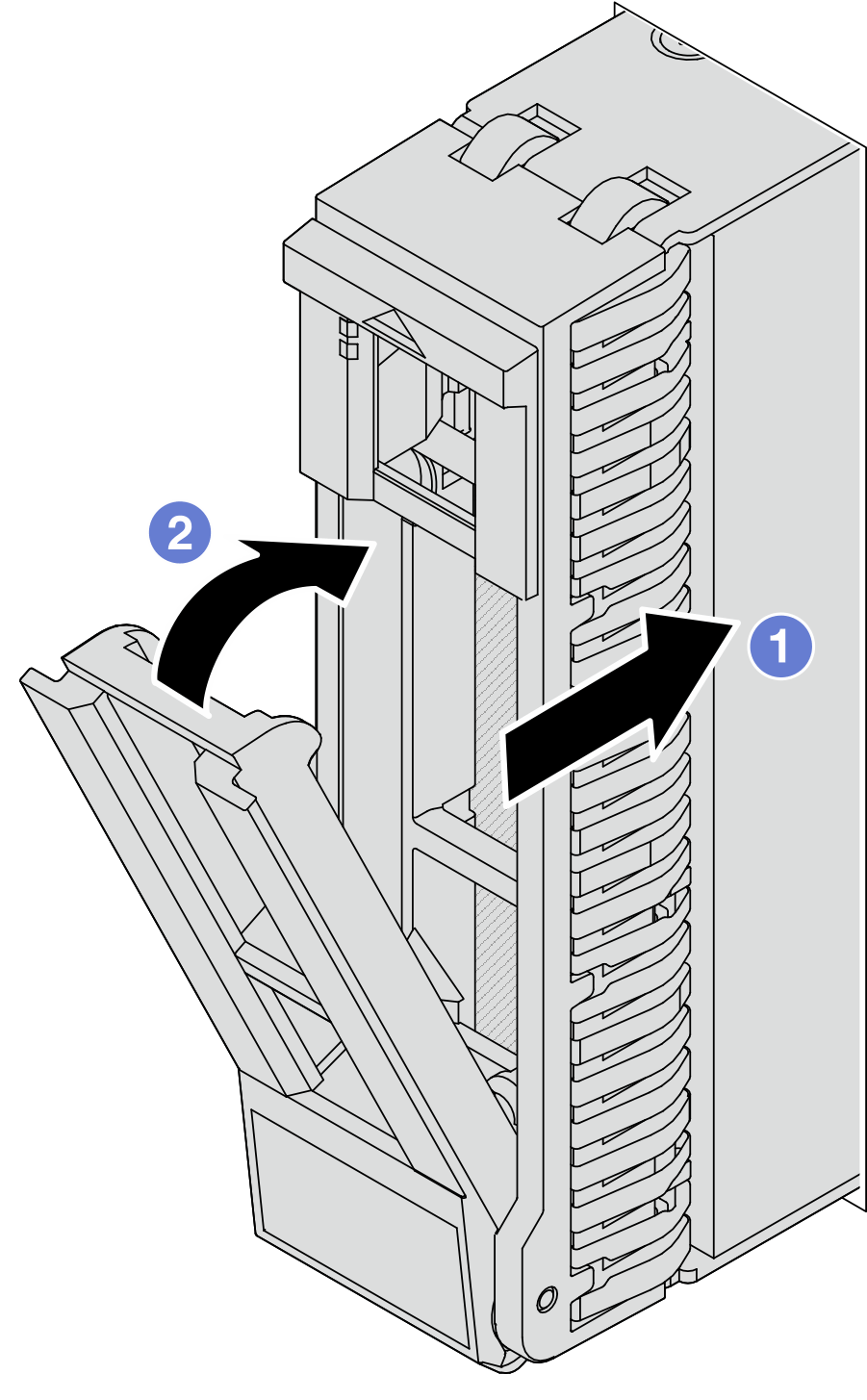

    		Unità hot-swap da 3,5"

    Opening the drive tray handle
    1. Assicurarsi che la maniglia del vassoio dell'unità sia in posizione di apertura. Fare scorrere l'unità nell'apposito vano finché non scatta in posizione.
    2. Chiudere la maniglia del vassoio dell'unità per bloccare l'unità in posizione.
  4. Verificare i LED dell'unità per controllare che l'unità funzioni normalmente. Per maggiori dettagli, vedere LED dell'unità.
  5. Se necessario, continuare a installare le unità hot-swap aggiuntive.

Dopo aver terminato

  1. Se è stata rimossa la mascherina di sicurezza, reinstallarla. Vedere Installazione della mascherina di sicurezza.

  2. Utilizzare Lenovo XClarity Provisioning Manager per configurare RAID, se necessario. Per ulteriori informazioni, vedere: Pagina del portale di Lenovo XClarity Provisioning Manager
