Instalación de una unidad de intercambio en caliente de 2,5" o 3,5"

Siga las instrucciones que aparecen en esta sección para instalar una unidad de intercambio en caliente de 2,5" o de 3,5 pulgada.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

  • Para asegurarse de disponer de la refrigeración adecuada del sistema, no utilice el servidor durante más de dos minutos sin una unidad o un relleno de unidad instalado en cada bahía.

Para obtener una lista de las unidades compatibles, consulte Sitio web de Lenovo ServerProven.

Descarga de firmware y controlador: es posible que deba actualizar el firmware o el controlador después de sustituir un componente.

Procedimiento

  1. Ponga en contacto el envase antiestático que contiene la nueva pieza con cualquier superficie no pintada de la parte exterior del servidor. A continuación, saque la pieza nueva de la bolsa y colóquela en una superficie antiestática.
  2. (Opcional) Quite el relleno de la unidad de la bahía de unidad y manténgalo en un lugar seguro.
  3. Instale la unidad en la bahía de unidad.

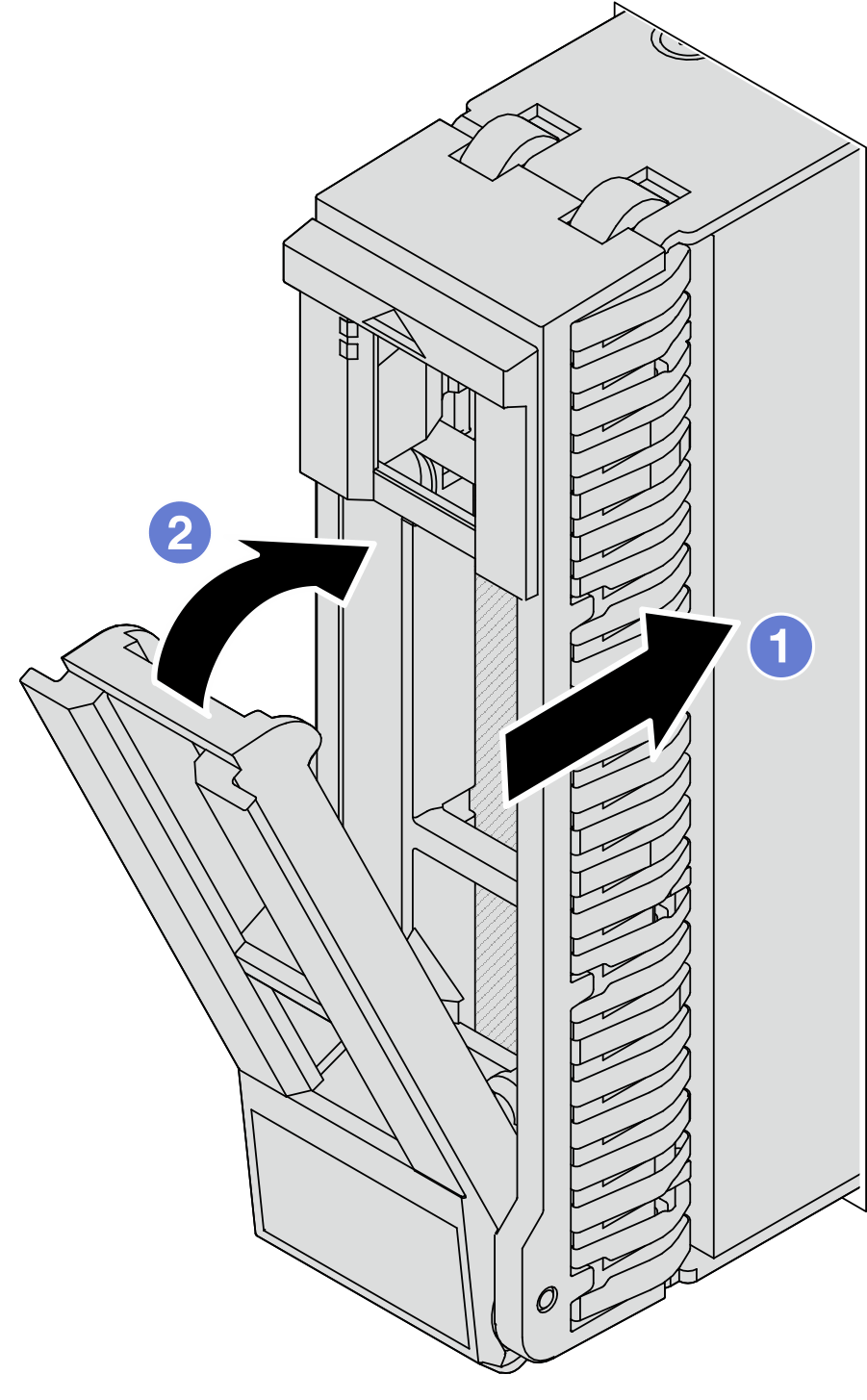

    Unidad de intercambio en caliente de 2,5”

    Opening the drive tray handle

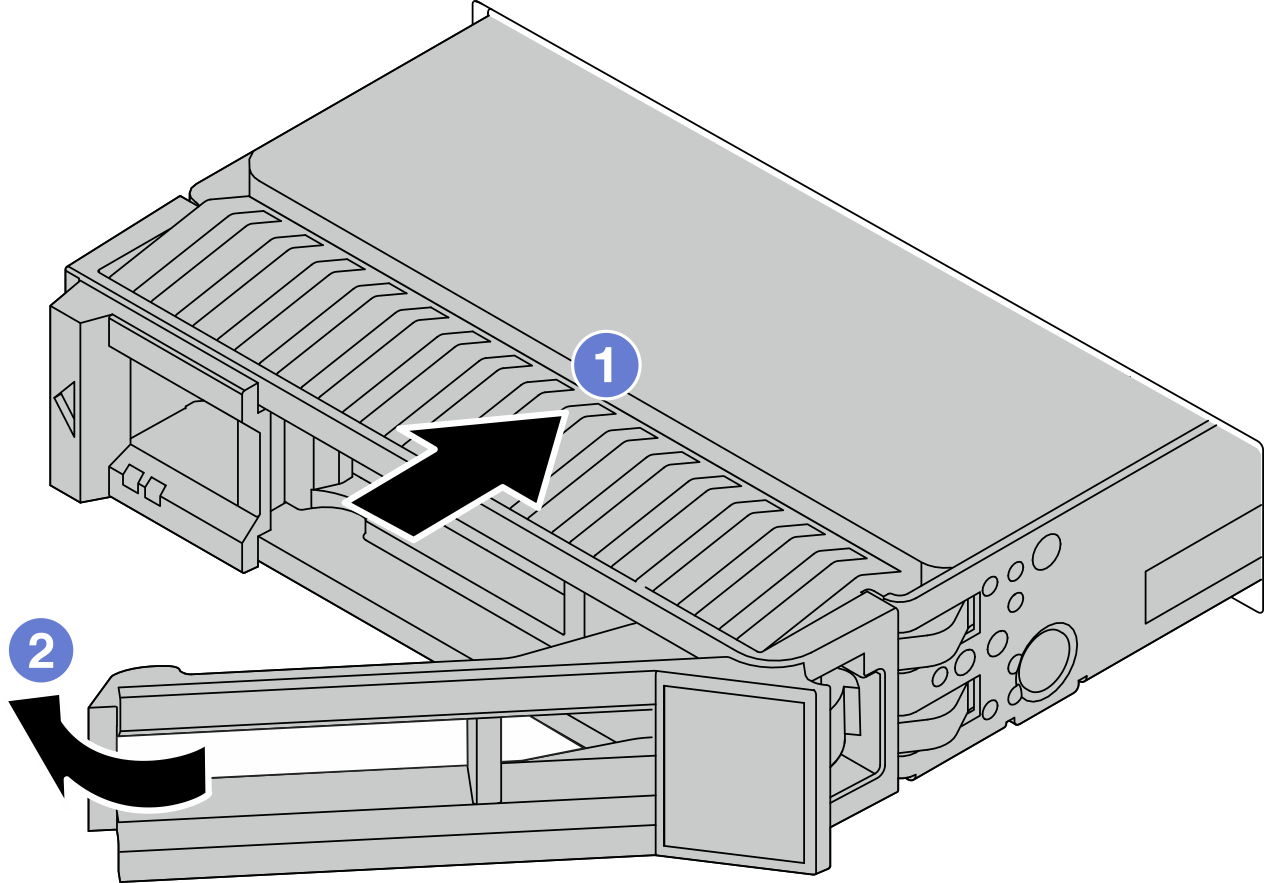

    		Unidad de intercambio en caliente de 3,5”

    Opening the drive tray handle
    1. Asegúrese de que el asa de la bandeja de la unidad esté en la posición de abierto. Deslice la unidad en la bahía hasta que encaje en su lugar.
    2. Cierre el asa de la bandeja de la unidad para bloquear la unidad en su lugar.
  4. Revise los LED de la unidad para verificar que la unidad funcione normalmente. Para obtener más detalles, consulte LED de la unidad.
  5. Siga instalando unidades de intercambio en caliente adicionales, de ser necesario.

Después de finalizar

  1. Vuelva a instalar el marco biselado de seguridad si lo quitó. Consulte Instalación del marco biselado de seguridad.

  2. Use Lenovo XClarity Provisioning Manager para configurar el RAID de ser necesario. Para obtener más información, consulte: Página del portal de Lenovo XClarity Provisioning Manager
