2.5 型または 3.5 型ホット・スワップ・ドライブの取り付け

2.5 型または 3.5 型ホット・スワップ・ドライブを取り付けるには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • システムを適切に冷却するために、各ベイにドライブかドライブ・フィラーを取り付けない状態で、2 分を超えてサーバーを動作させないでください。

サポートされるドライブのリストについては、Lenovo ServerProven Web サイト を参照してください。

ファームウェアとドライバーのダウンロード: コンポーネントの交換後、ファームウェアやドライバーの更新が必要になる場合があります。

手順

  1. 新しいパーツが入っている帯電防止パッケージを、サーバーの外側の塗装されていない面に接触させます。次に、新しいパーツを帯電防止パッケージから取り出し、帯電防止板の上に置きます。
  2. (オプション) ドライブ・ベイからドライブ・フィラーを取り外し、安全な場所に保管します。
  3. ドライブをドライブ・ベイに取り付けます。

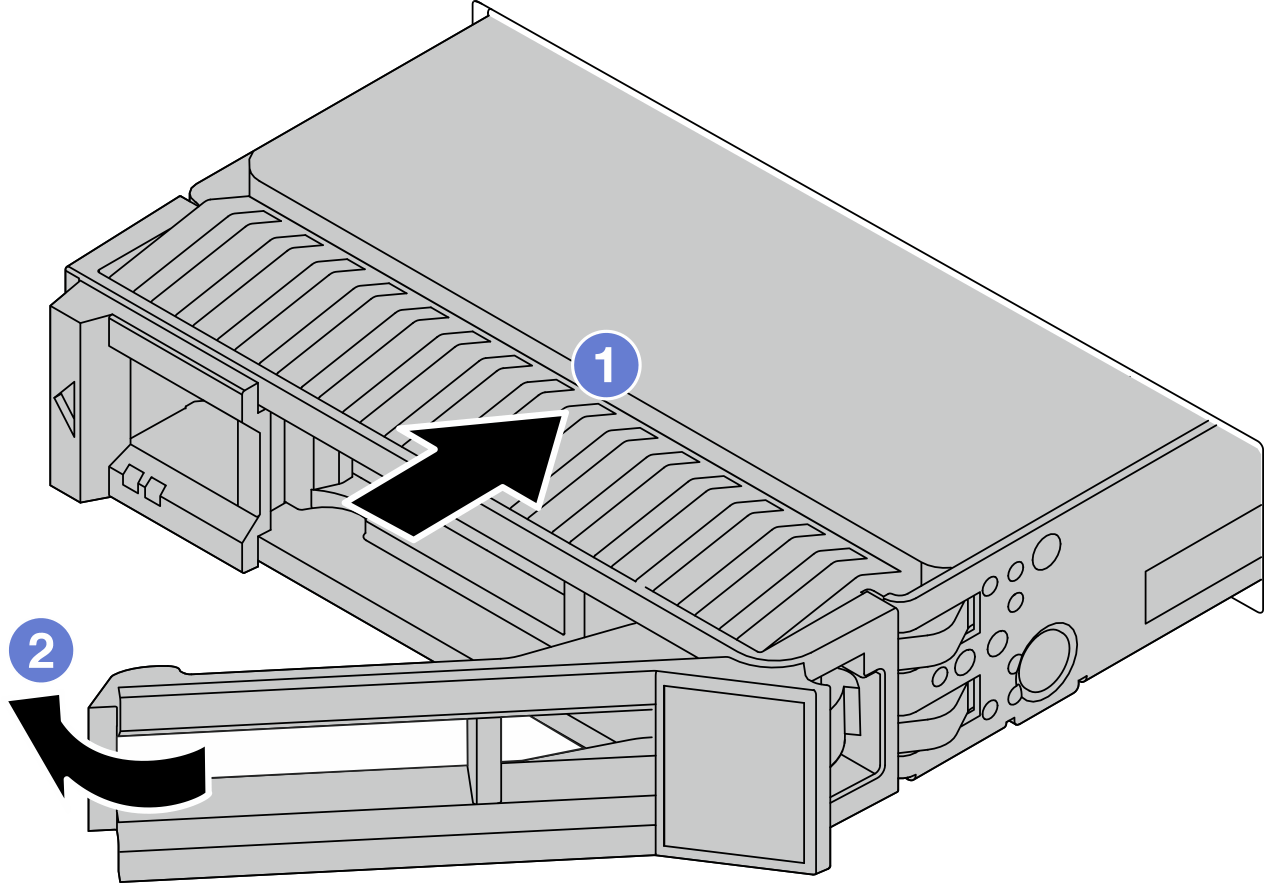

    2.5 型ホット・スワップ・ドライブ

    Opening the drive tray handle

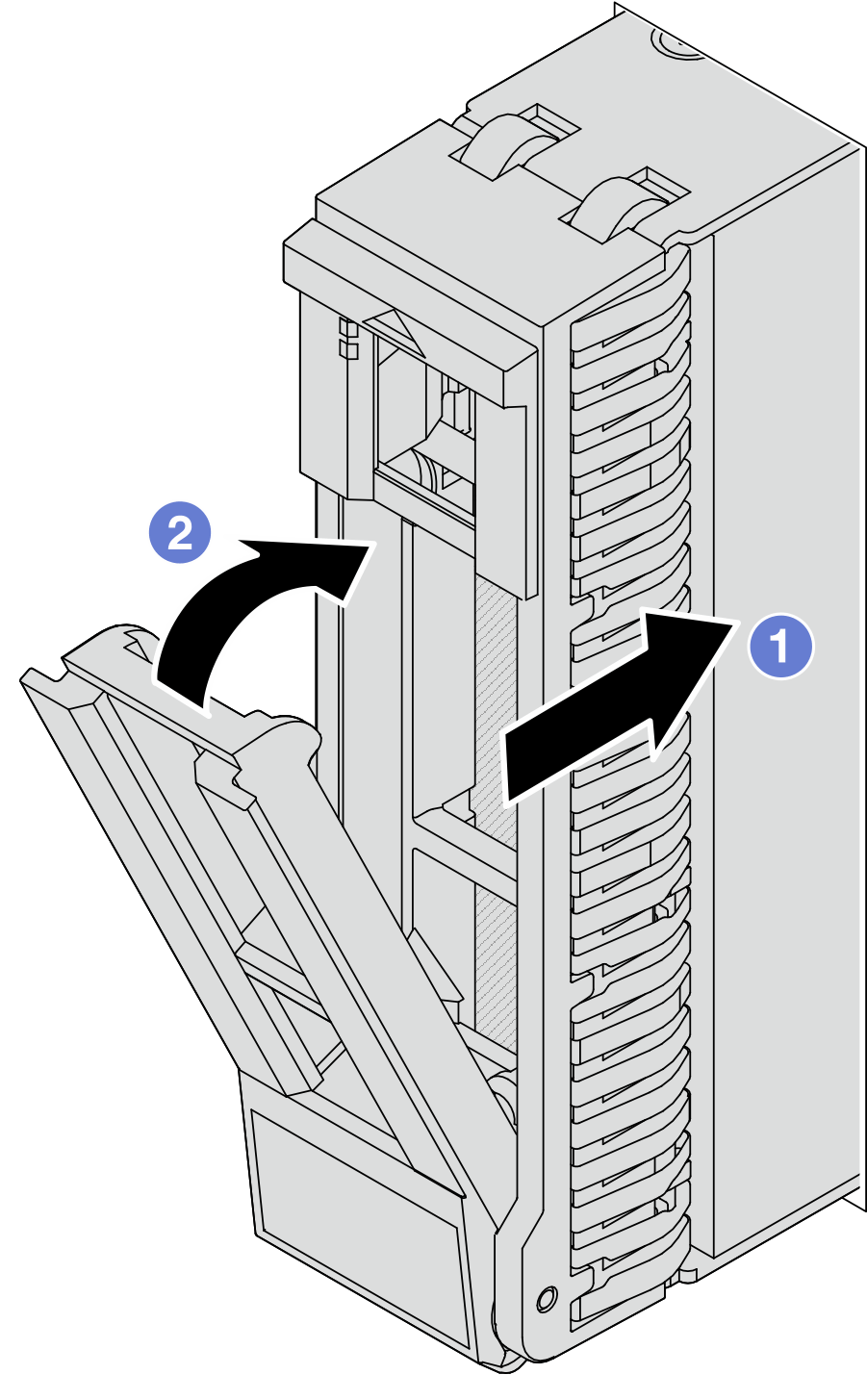

    3.5 型ホット・スワップ・ドライブ

    Opening the drive tray handle
    1. ドライブ・トレイ・ハンドルがオープン位置になっていることを確認します。ドライブをドライブ・ベイに挿入し、所定の位置に固定されるまでスライドさせます。
    2. ドライブ・トレイ・ハンドルを閉じて、ドライブを所定の位置にロックします。
  4. ドライブ LED をチェックして、ドライブが正常に作動しているか確認します。詳しくは、ドライブ LEDを参照してください。
  5. 必要に応じて、引き続き追加のホット・スワップ・ドライブを取り付けます。

完了したら

  1. セキュリティー・ベゼルを取り外した場合は、再度取り付けます。セキュリティー・ベゼルの取り付けを参照してください。

  2. 必要に応じて、Lenovo XClarity Provisioning Manager を使用して RAID を構成します。詳しくは、以下を参照してください。Lenovo XClarity Provisioning Manager ポータル・ページ
