2.5 型または 3.5 型ホット・スワップ・ドライブの取り外し

2.5 型または 3.5 型ホット・スワップ・ドライブを取り外すには、このセクションの説明に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • 静電気の影響を受けやすいコンポーネントは取り付け時まで帯電防止パッケージに収め、システム停止やデータの消失を招く恐れのある静電気にさらされないようにしてください。また、このようなデバイスを取り扱う際は静電気放電用リスト・ストラップや接地システムなどを使用してください。

  • ドライブ、ドライブ・コントローラー (システム・ボード・アセンブリーに組み込まれたコントローラーを含む)、ドライブ・バックプレーン、またはドライブ・ケーブルを取り外す、あるいは変更する前に、ドライブに保管されているすべての重要なデータのバックアップを取ってください。

  • RAID アレイのいずれかのコンポーネント (ドライブ、RAID カードなど) を取り外す前には、すべての RAID 構成情報をバックアップしてください。

  • 1 つ以上の NVMe ソリッド・ステート・ドライブを取り外す場合は、オペレーティング・システムを使用して事前に無効にすることをお勧めします。

  • システムを適切に冷却するために、各ベイにドライブかドライブ・フィラーを取り付けない状態で、2 分を超えてサーバーを動作させないでください。

手順

  1. (オプション) セキュリティー・ベゼルを取り外します。セキュリティー・ベゼルの取り外しを参照してください。
  2. リリース・ラッチをスライドさせてドライブ・ハンドルのロックを解除します。

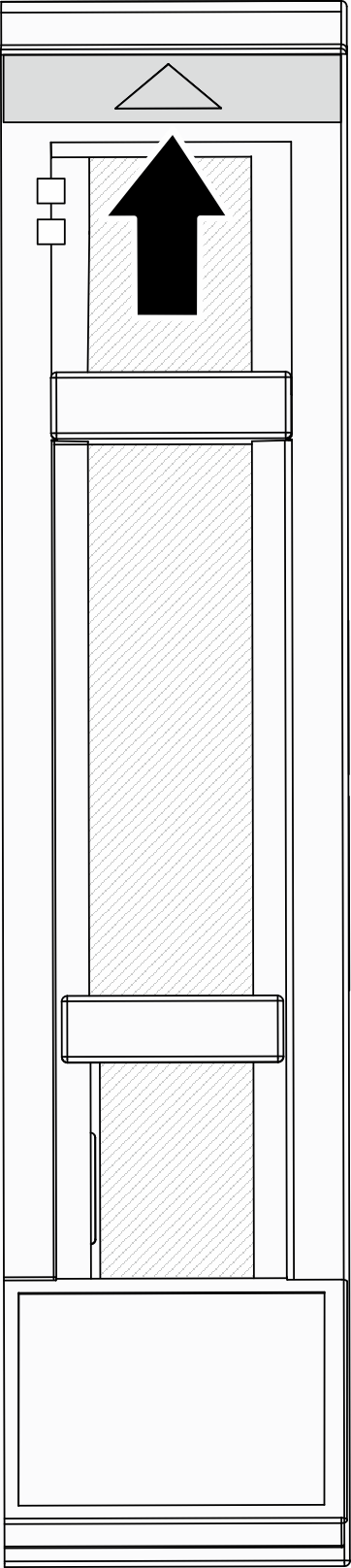

    2.5 型ホット・スワップ・ドライブ

    Opening the drive tray handle

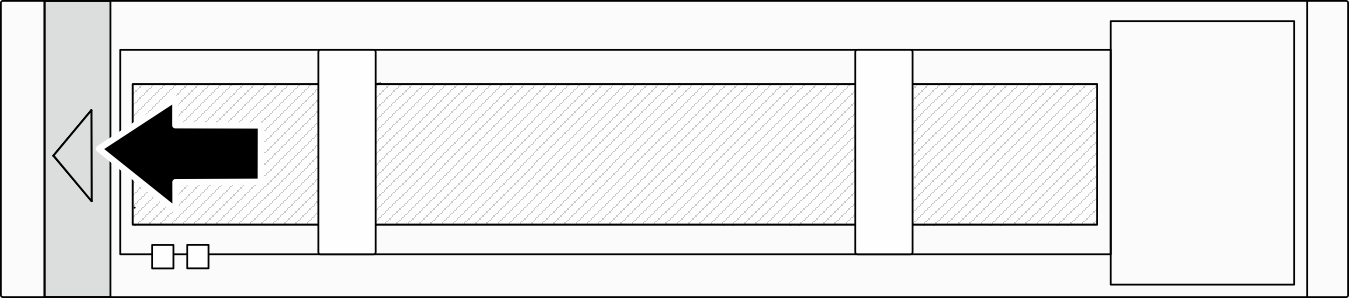

    3.5 型ホット・スワップ・ドライブ

    Opening the drive tray handle

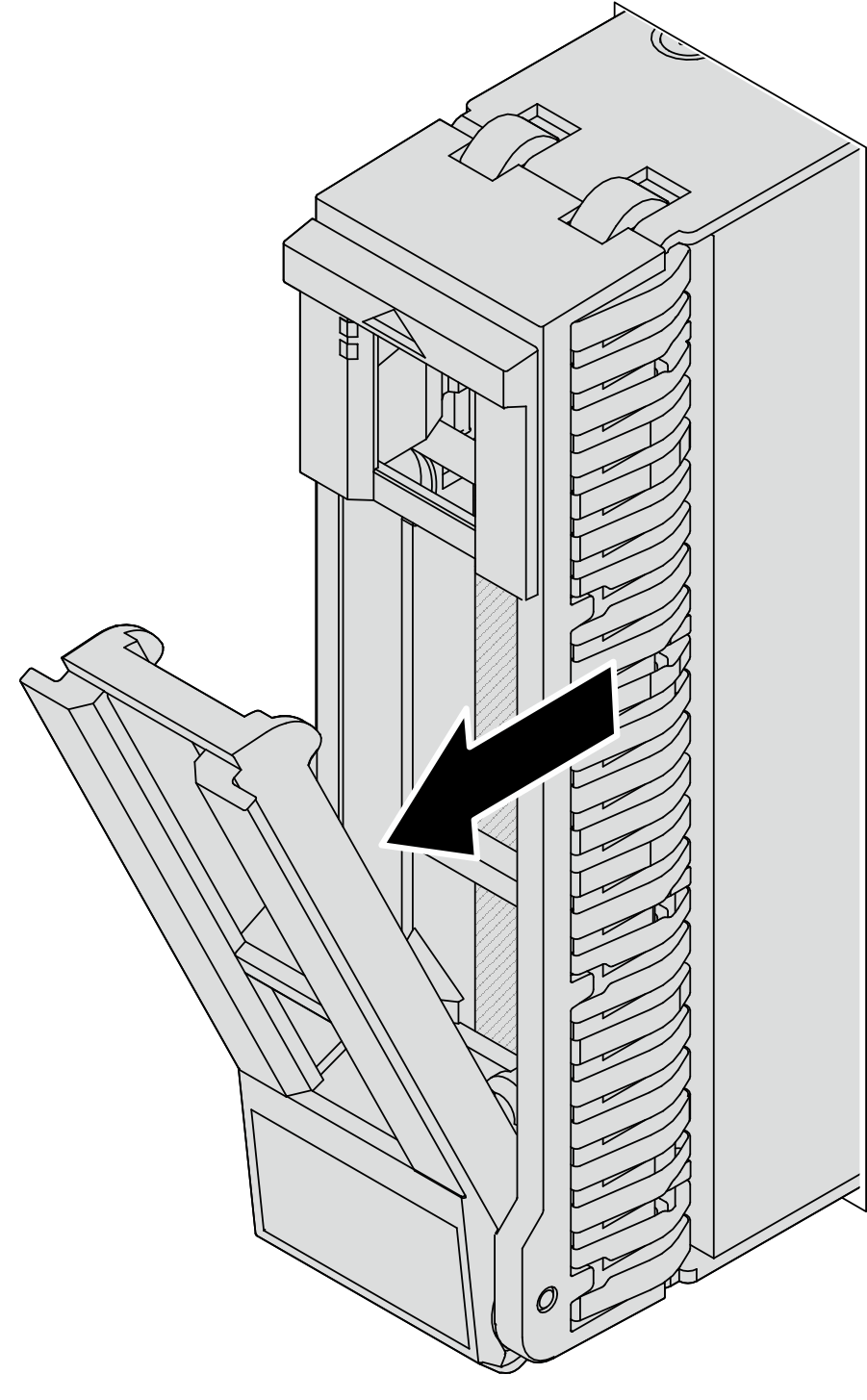

  3. ハンドルをつかんで、ドライブをドライブ・ベイから引き出します。
    2.5 型ホット・スワップ・ドライブ

    Opening the drive tray handle

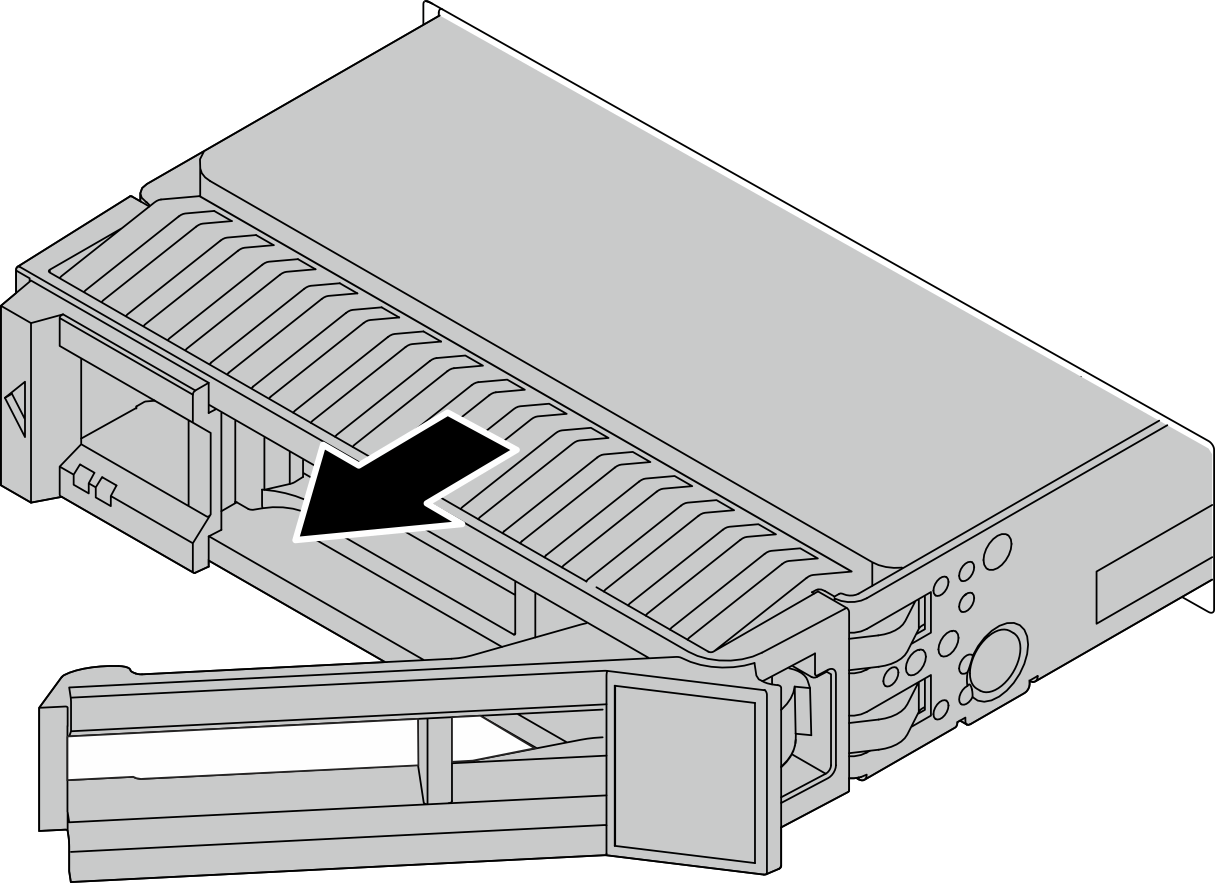

    3.5 型ホット・スワップ・ドライブ

    Hot-swap drive removal

完了したら

  1. 新しいドライブまたはドライブ・フィラーを取り付けてドライブ・ベイを覆います。2.5 型または 3.5 型ホット・スワップ・ドライブの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
