Installation d'une unité remplaçable à chaud de 2,5 ou 3,5 pouces

Suivez les instructions de cette section pour installer une unité remplaçable à chaud 2,5 ou 3,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

  • Pour garantir le refroidissement adéquat du système, n’utilisez pas le serveur pendant plus de deux minutes sans qu’une unité ou un obturateur d’unité ne soit installé dans chaque baie.

Pour connaître la liste des unités prises en charge, voir Site Web Lenovo ServerProven.

Téléchargement du microprogramme et des pilotes : une fois un composant remplacé, il est possible que la mise à jour du microprogramme ou des pilotes soit requise.

Procédure

  1. Mettez l’emballage antistatique contenant le nouveau composant en contact avec une zone extérieure non peinte du serveur. Ensuite, déballez le nouveau composant et posez-le sur une surface de protection électrostatique.
  2. (En option) Retirez l'obturateur d'unité de la baie d'unité et conservez-le en lieu sûr en vue d'une utilisation future.
  3. Installez l’unité dans la baie d’unité.

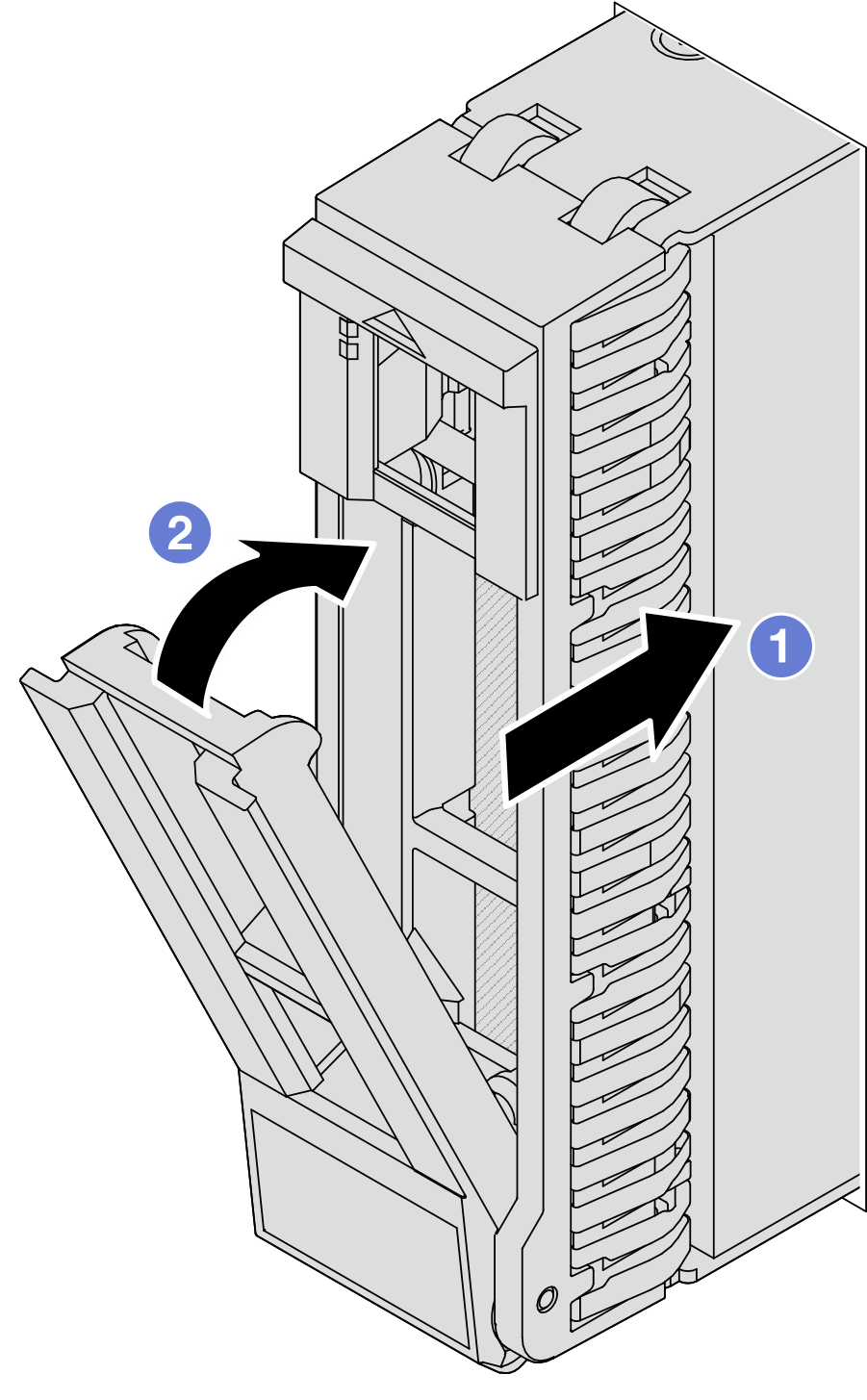

    Unité remplaçable à chaud 2,5 pouces

    Opening the drive tray handle

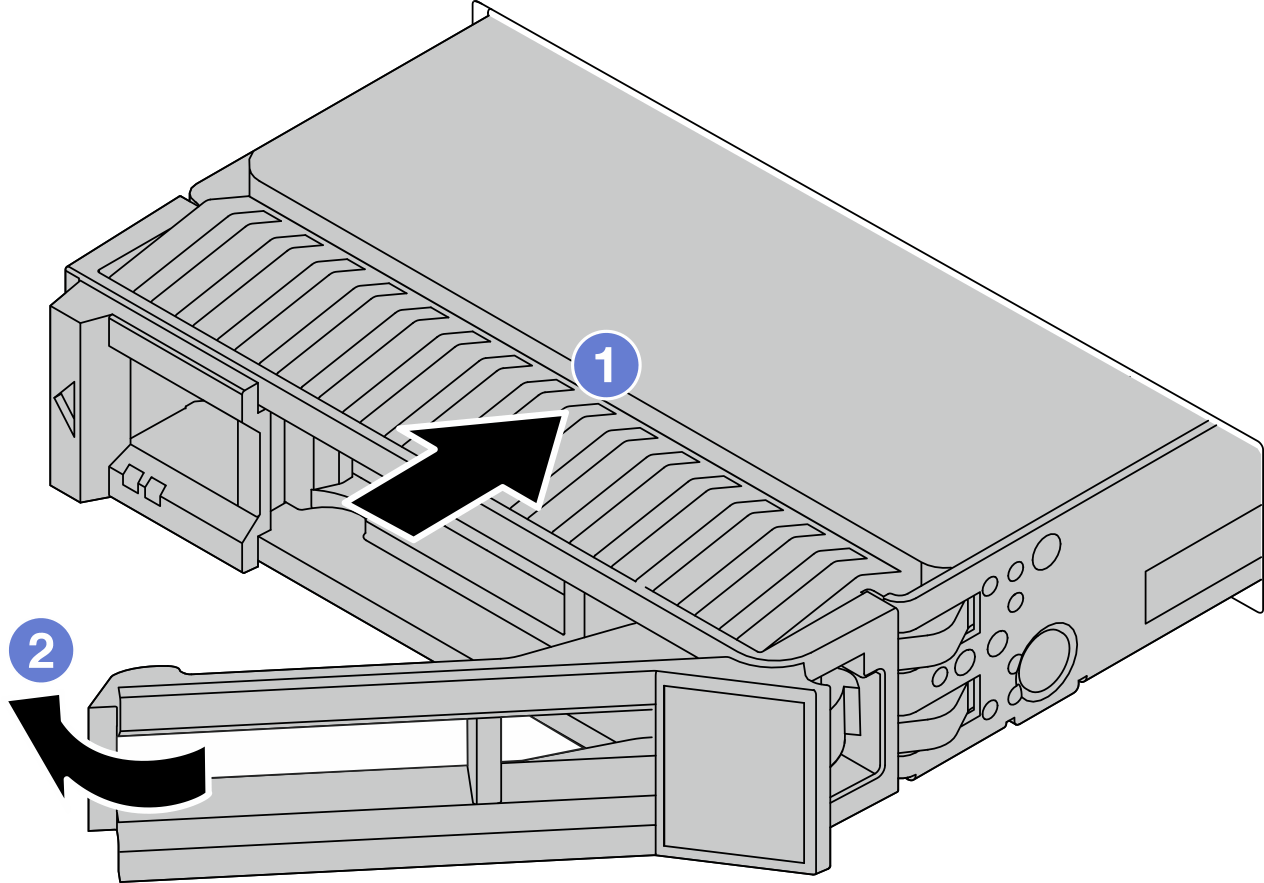

    		Unité remplaçable à chaud 3,5 pouces

    Opening the drive tray handle
    1. Vérifiez que la poignée du plateau d’unité est en position ouverte. Faites glisser l’unité dans la baie d’unité jusqu’à ce qu’elle s’enclenche.
    2. Fermez la poignée du plateau d’unité pour verrouiller l’unité en place.
  4. Observez les voyants de l’unité pour vérifier que celle-ci fonctionne normalement. Pour plus de détails, voir Voyants d'unités.
  5. Poursuivez l’installation des unités remplaçables à chaud supplémentaires si nécessaire.

Après avoir terminé

  1. Réinstallez le panneau de sécurité si vous l’avez retiré. Pour plus d’informations, voir Installation du panneau de sécurité.

  2. Utilisez Lenovo XClarity Provisioning Manager pour configurer le RAID si nécessaire. Pour plus d’informations, voir : Page du portail Lenovo XClarity Provisioning Manager
