Instalar uma unidade hot-swap de 2,5 ou 3,5 polegadas

Siga as instruções nesta seção para instalar um hot-swap de 2,5 polegadas ou 3,5 polegadas.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

  • Para garantir que há resfriamento adequado do sistema, não opere o servidor por mais de dois minutos sem uma unidade ou um preenchimento de unidade instalado em cada compartimento.

Para obter uma lista de unidades aceitas, consulte Site do Lenovo ServerProven.

Download de firmware e driver: talvez seja necessário atualizar o firmware ou o driver depois de substituir um componente.

Procedimento

  1. Encoste a embalagem antiestática que contém a nova peça em qualquer superfície não pintada na parte externa do servidor. Em seguida, remova a nova peça do pacote e coloque-a em uma superfície antiestática.
  2. (Opcional) Remova o preenchimento da unidade do compartimento de unidade e guarde-o em um local seguro.
  3. Instale a unidade no compartimento de unidade.

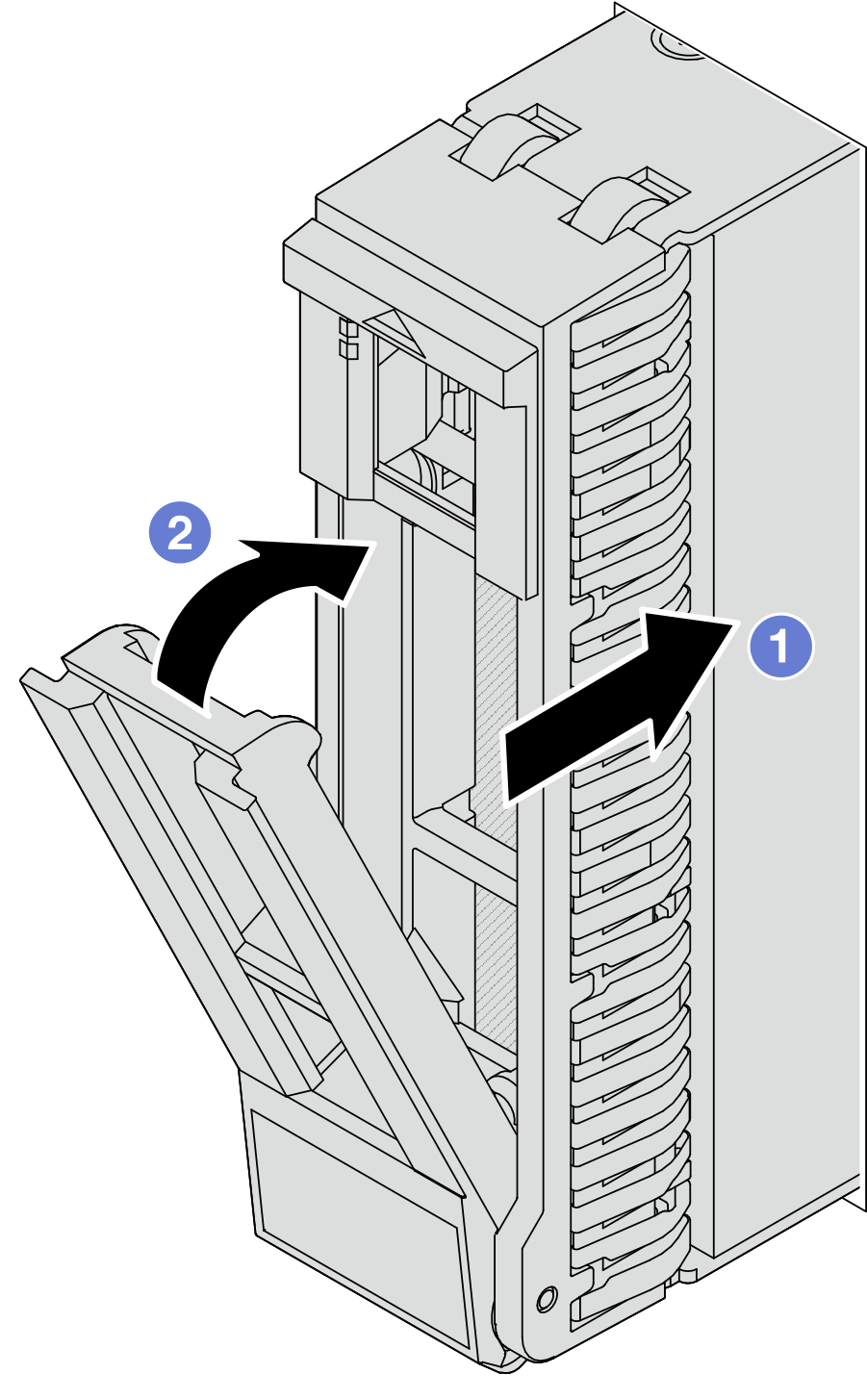

    Unidade hot-swap de 2,5 polegadas

    Opening the drive tray handle

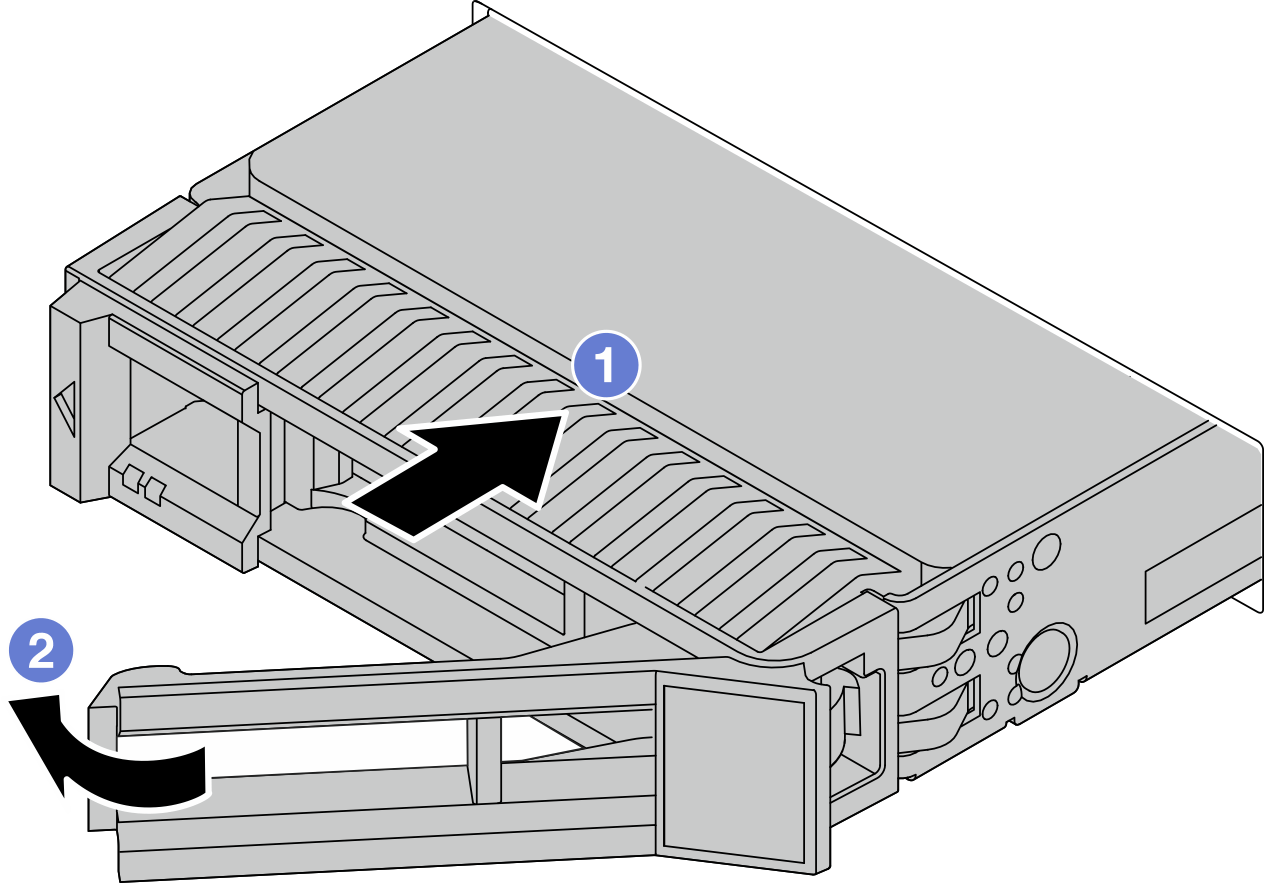

    		Unidade hot-swap de 3,5 polegadas

    Opening the drive tray handle
    1. Certifique-se de que a alça da bandeja da unidade esteja na posição aberta. Deslize a unidade no compartimento até encaixá-la na posição correta.
    2. Feche a alça da bandeja da unidade para travá-la no lugar.
  4. Verifique os LEDs de unidade para verificar se a unidade está funcionando normalmente. Para obter detalhes, consulte LEDs da unidade.
  5. Se necessário, continue a instalar unidades hot-swap adicionais.

Depois de concluir

  1. Reinstale o painel de segurança se você o tiver removido. Consulte Instalar o painel de segurança.

  2. Use o Lenovo XClarity Provisioning Manager para configurar o RAID se necessário. Para obter mais informações, consulte: Página do portal Lenovo XClarity Provisioning Manager
