Substituição do suporte de parede traseira

Siga as instruções nesta seção para remover e instalar um suporte de parede traseira.

Os suportes de parede traseira variam de acordo com as configurações traseiras do servidor.

Nota
Esta seção contém apenas as etapas de substituição dos suportes de parede traseira esquerdo, central e direito. Para ver as etapas de instalação de outros tipos de suportes de parede traseira, consulte Substituição da gaiola de unidade traseira.

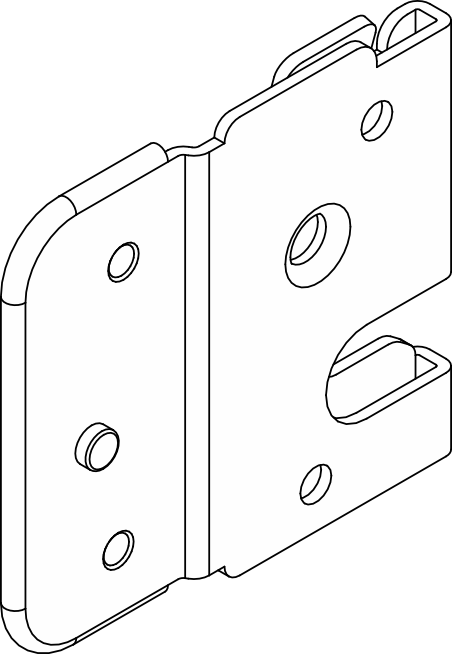

Matriz de suporte da parede traseira

Configuração traseira do servidorSuportes de parede traseira obrigatórios
Configuração com dez slots PCIe

Suporte de parede traseira esquerdo



Suporte de parede traseira central



Suporte de parede traseira direito



Configuração com 4 unidades traseiras de 2,5 polegadas

Suporte de parede traseira esquerdo



Suporte de parede traseira B (tipo 1)



Suporte de parede traseira C



Configuração com 8 unidades traseiras de 2,5 polegadas

Suporte de parede traseira A

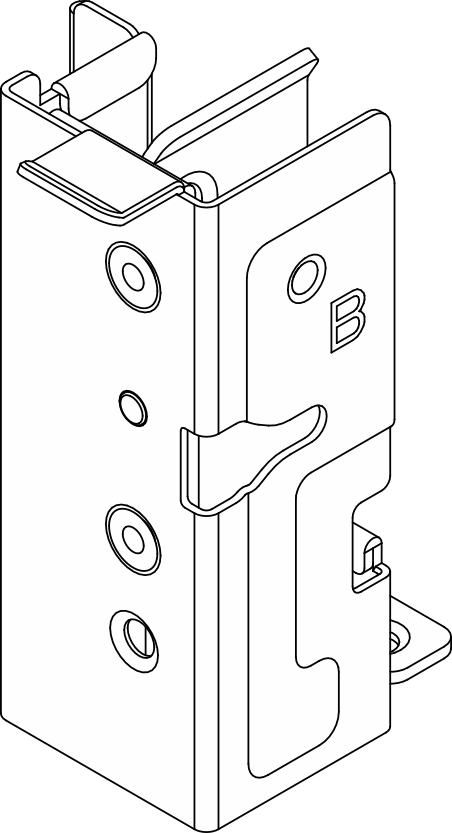

Suporte de parede traseira B (tipo 2)



Suporte de parede traseira C



Configuração com 4 unidades traseiras de 3,5 polegadas
Suporte de parede traseira A

Suporte de parede traseira 2

Suporte de parede traseira B (tipo 2)



Suporte de parede traseira C

Suporte de parede traseira 1
