Remover um suporte de parede traseira

Siga as instruções desta seção para remover um suporte de parede traseira.

Sobre esta tarefa

Atenção

Procedimento

  1. Faça as preparações para a tarefa.
    1. Se o servidor estiver instalado em um rack, deslize o servidor para fora dos trilhos deslizantes do rack para acessar a tampa superior ou remover o servidor do rack. Consulte Substituição do servidor.
    2. Remova a tampa superior. Consulte Remover a tampa superior.
    3. Remova os conjuntos de placa riser traseiros ou o conjunto de unidade traseiro.
  2. Remova o suporte de parede traseira.

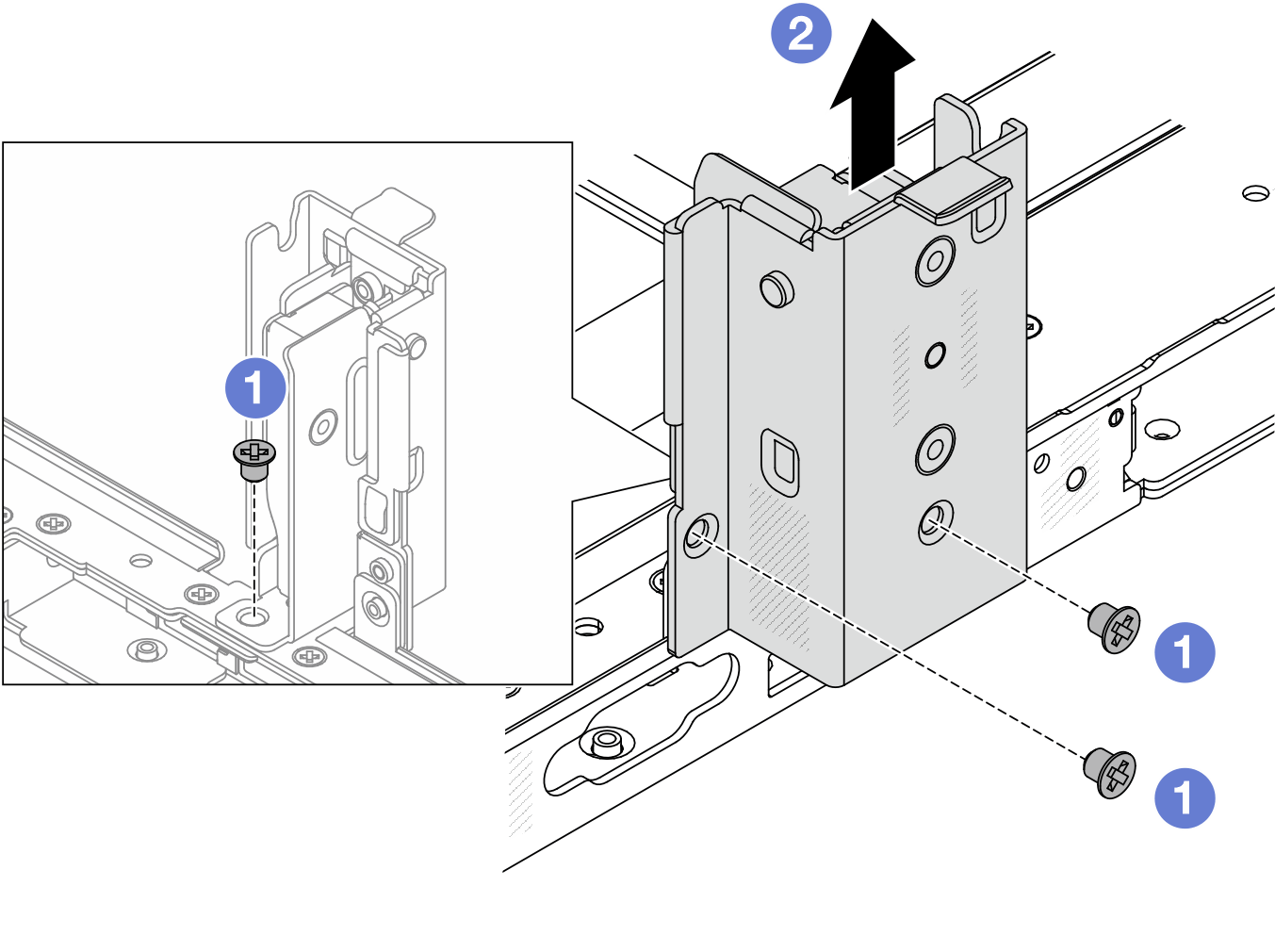

    Figura 1. Remoção do suporte da parede traseira esquerda
    Removing the left rearwall bracket
    Figura 2. Remoção do suporte da parede traseira do meio
    Removing the middle rearwall bracket
    Figura 3. Remoção do suporte da parede traseira direita
    Removing the right rearwall bracket
    1. Remova os parafusos.
    2. Remova o suporte do chassi conforme mostrado.

Depois de concluir

  1. Instale os suportes de parede traseira necessários de volta no chassi traseiro.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.
