Rückwandhalterung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um eine Rückwandhalterung zu entfernen.

Zu dieser Aufgabe

Achtung

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Entfernen Sie die hinteren Adapterkartenbaugruppen oder die hintere Laufwerkbaugruppe.
  2. Entfernen Sie die Rückwandhalterung.

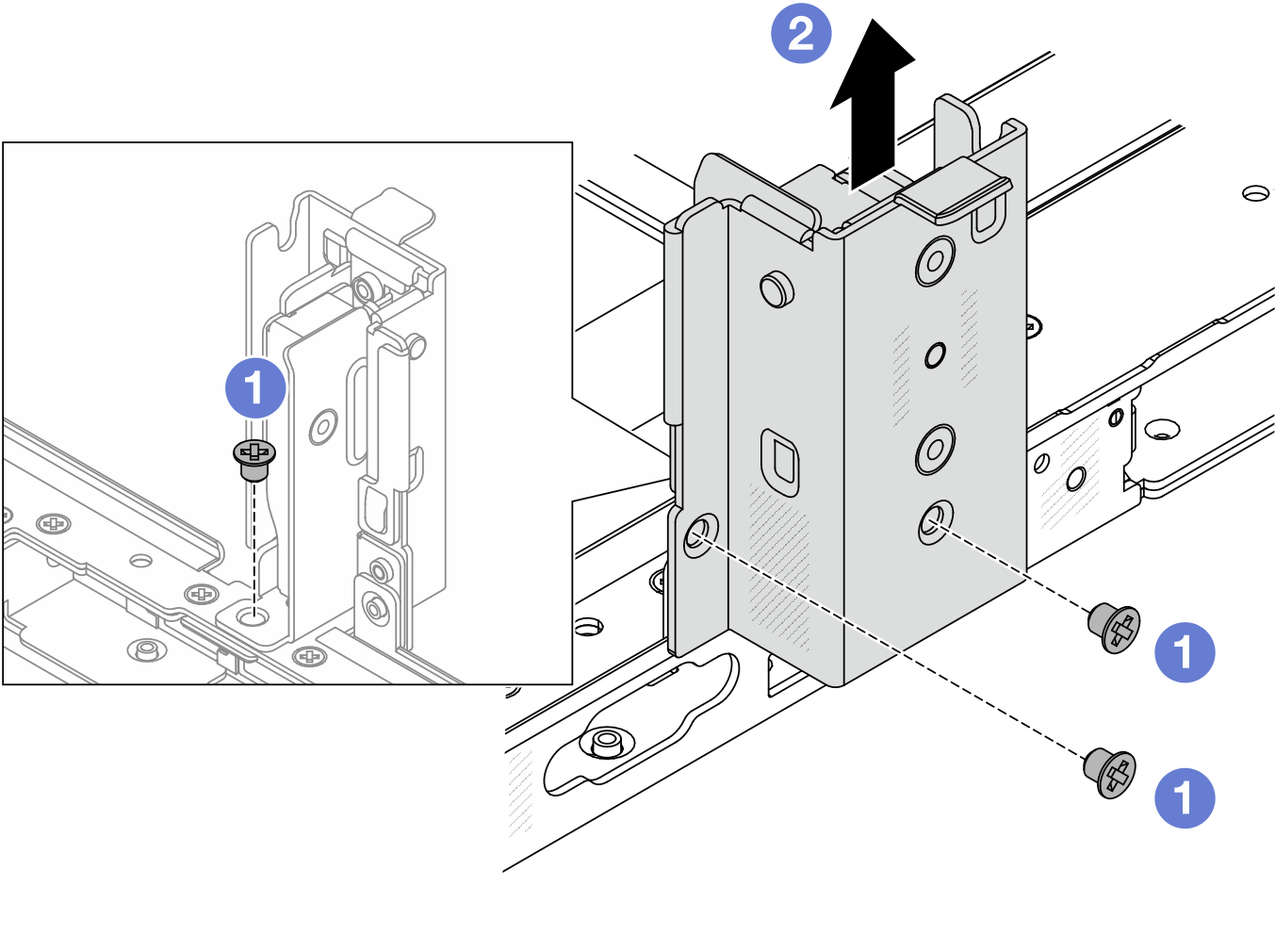

    Abbildung 1. Entfernen der linken Rückwandhalterung
    Removing the left rearwall bracket
    Abbildung 2. Entfernen der mittleren Rückwandhalterung
    Removing the middle rearwall bracket
    Abbildung 3. Entfernen der rechten Rückwandhalterung
    Removing the right rearwall bracket
    1. Entfernen Sie die Schrauben.
    2. Entfernen Sie die Halterung wie dargestellt aus dem Gehäuse.

Nach dieser Aufgabe

  1. Installieren Sie die erforderlichen Rückwandhalterungen wieder hinten im Gehäuse.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
