뒷면 벽 브래킷 제거

이 섹션의 지침에 따라 뒷면 벽 브래킷을 제거하십시오.

이 작업 정보

주의

절차

  1. 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
    2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    3. 뒷면 라이저 어셈블리 또는 뒷면 드라이브 어셈블리를 제거하십시오.
  2. 뒷면 벽 브래킷을 제거하십시오.

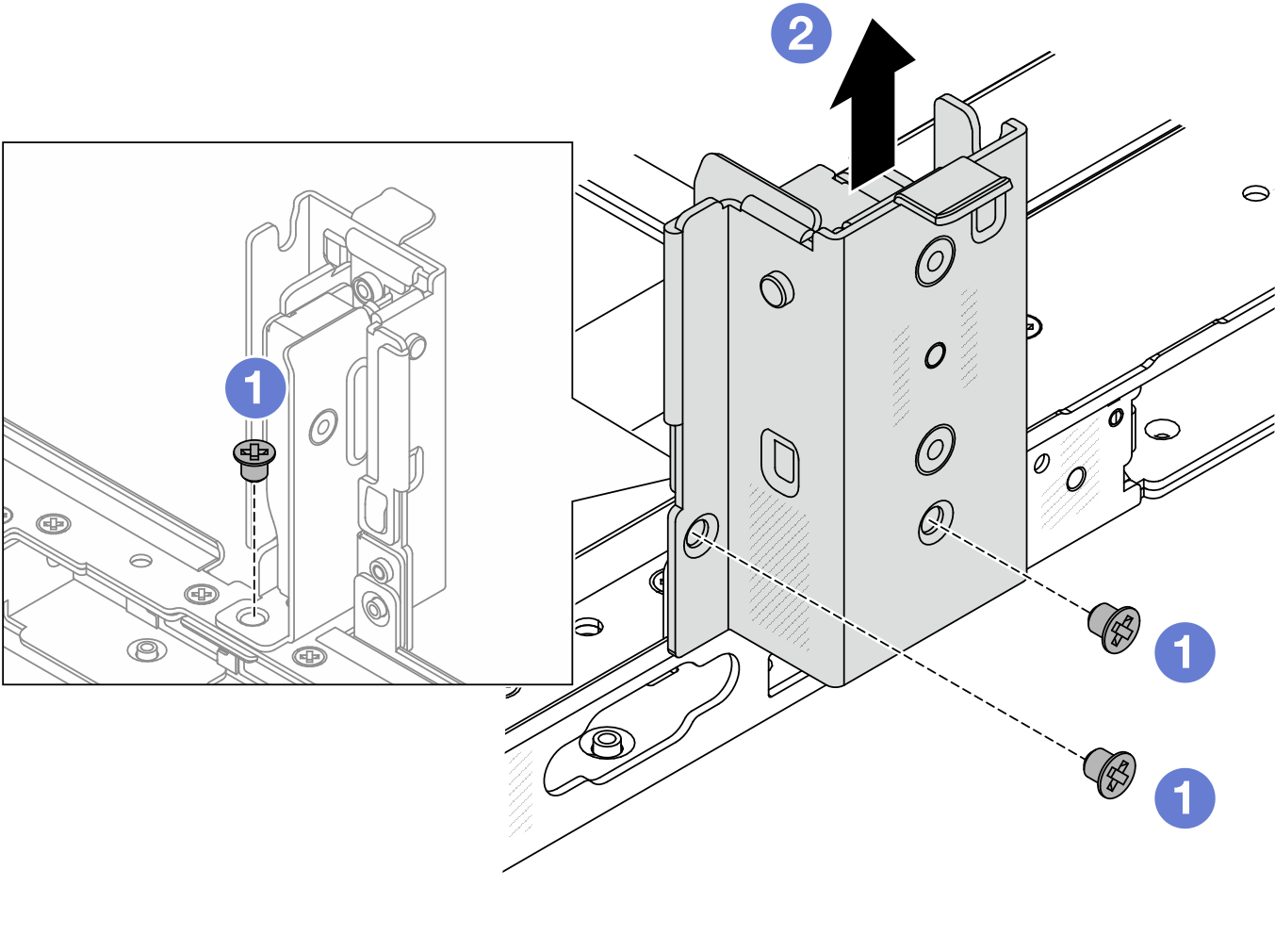

    그림 1. 왼쪽 뒷면 벽 브래킷 제거
    Removing the left rearwall bracket
    그림 2. 중간 뒷면 벽 브래킷 제거
    Removing the middle rearwall bracket
    그림 3. 오른쪽 뒷면 벽 브래킷 제거
    Removing the right rearwall bracket
    1. 나사를 제거하십시오.
    2. 그림과 같이 섀시에서 브래킷을 제거하십시오.

완료한 후

  1. 필요한 뒷면 벽 브래킷을 뒷면 섀시에 다시 설치하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
