뒷면 라이저 어셈블리 및 PCIe 어댑터 교체
이 섹션의 지침에 따라 뒷면 라이저 어셈블리 및 PCIe 어댑터를 제거 및 설치하십시오. PCIe 어댑터는 이더넷 카드, 호스트 버스 어댑터, RAID 어댑터, 추가 PCIe SSD 어댑터 또는 기타 지원되는 모든 PCIe 어댑터가 될 수 있습니다. PCIe 어댑터는 유형별로 다양하지만 설치 및 제거 절차는 동일합니다.
Neptune Core Module의 3FH 라이저 케이지 교체에 대해서는 Lenovo Processor Neptune Core Module 교체(숙련된 기술자 전용)의 내용을 참조하십시오.
GPU(그래픽 처리 장치) 교체에 대해서는 GPU 교체의 내용을 참조하십시오.
1FH 및 3FH M.2 라이저 케이지 교체에 대해서는 M.2 드라이브 케이지 및 드라이브 백플레인 교체의 내용을 참조하십시오.
8 x 2.5" 뒷면 드라이브 케이지가 있는 구성의 경우 슬롯 1 또는 5에서 PCIe 어댑터에 연결된 외부 SFP(Small Form-factor Pluggable) 케이블의 래치를 해제하려면 일자 드라이버 또는 동전이 필요합니다.

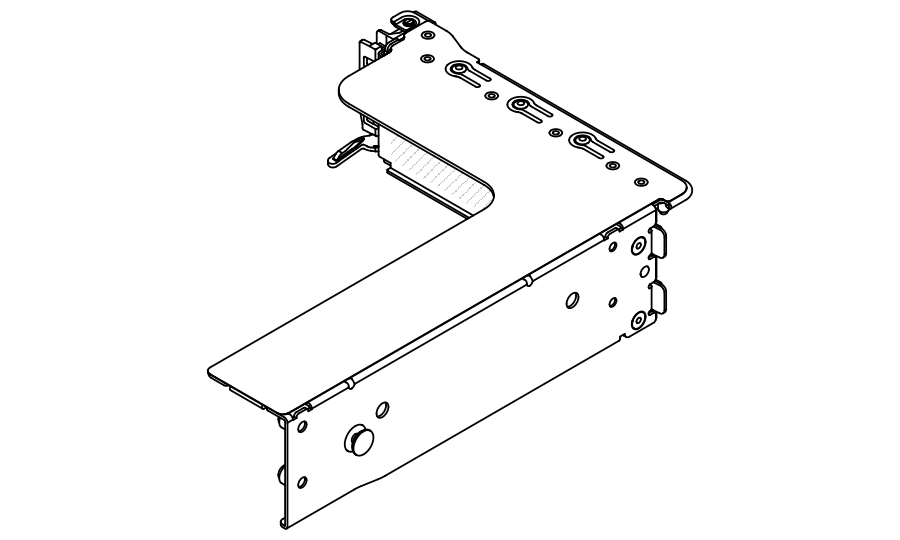

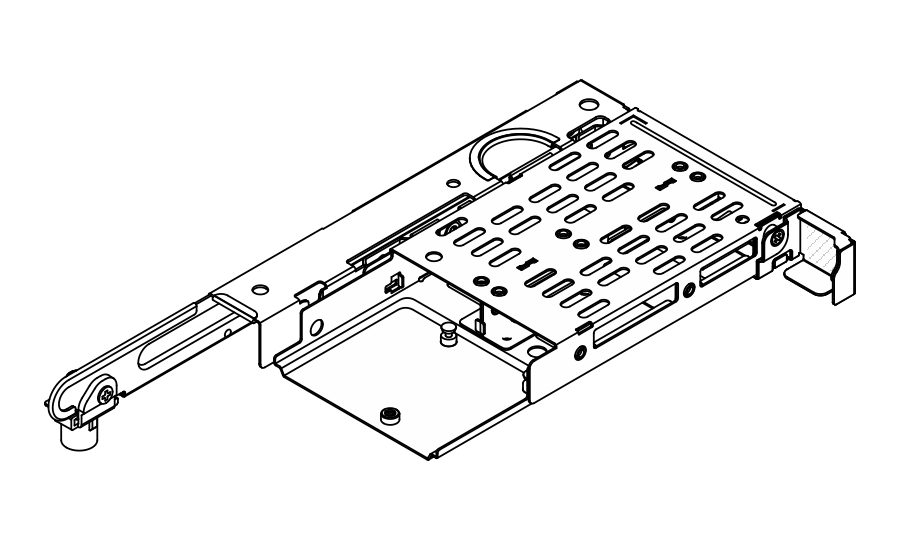

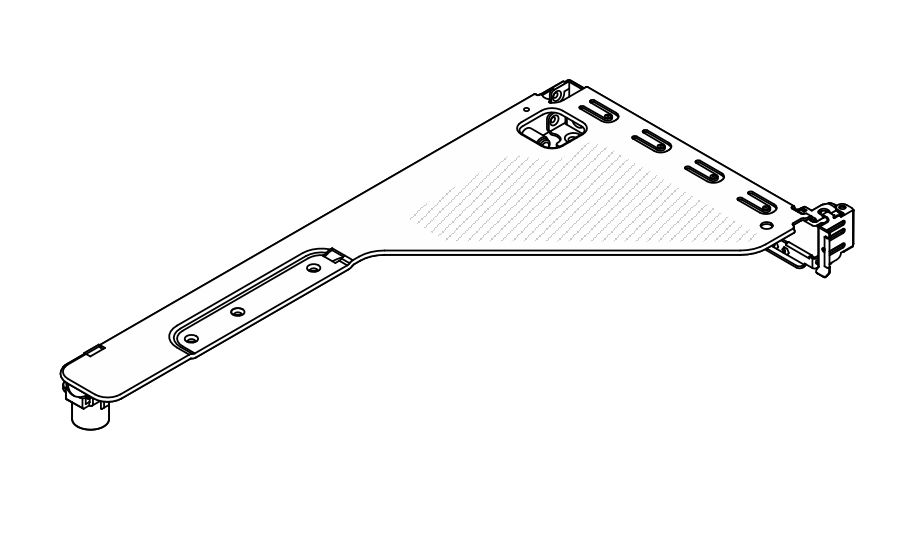

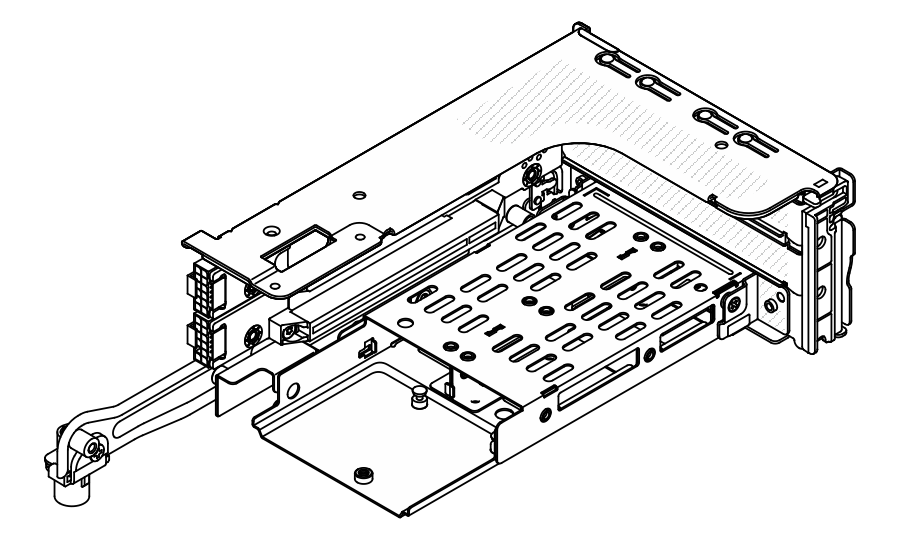

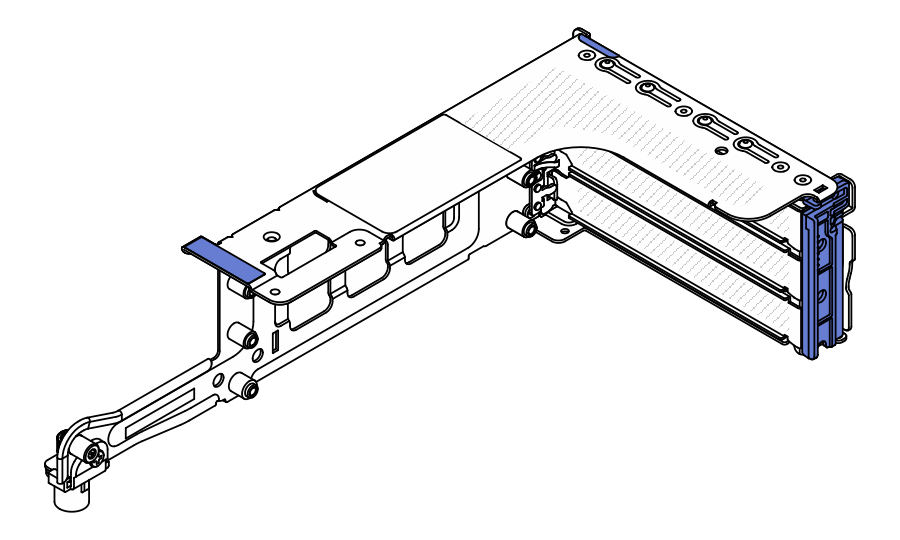

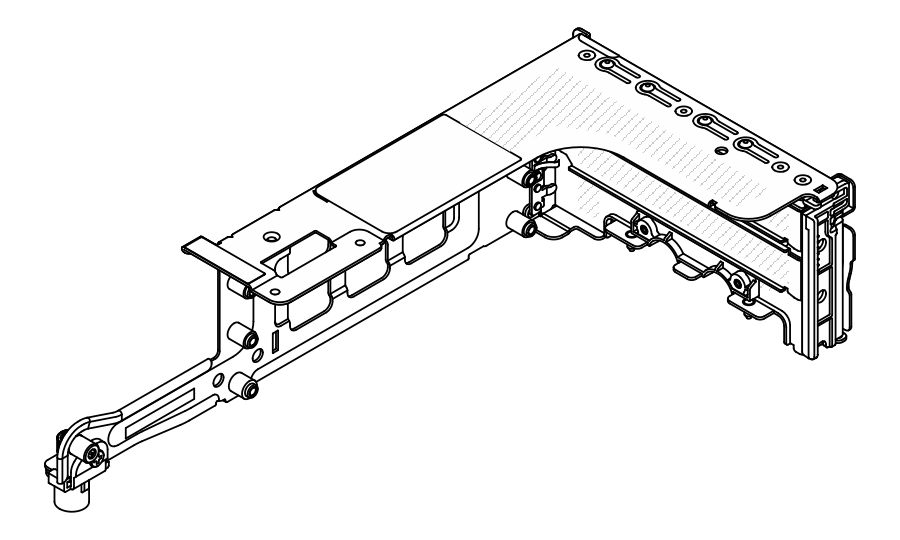

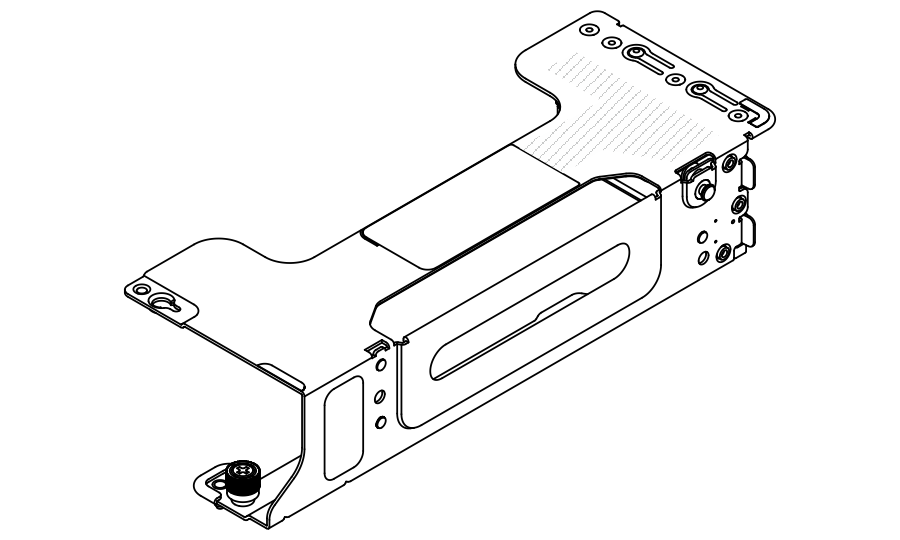

| 서버 구성 | 라이저 케이지 1 | 라이저 케이지 2 | 라이저 케이지 3 | 라이저 케이지 4 |
|---|---|---|---|---|
| PCIe 슬롯 10개가 지원되는 구성 |
|
|
|
|
| 4 x 2.5" 뒷면 드라이브 케이지가 지원되는 구성 |
|
|
| 해당사항 없음 |
| 8 x 2.5" 뒷면 드라이브 케이지가 지원되는 구성 |
|
|
| 해당사항 없음 |
| 4 x 3.5" 뒷면 드라이브 케이지가 지원되는 구성 | 해당사항 없음 |
|
| 해당사항 없음 |
