뒷면 라이저 어셈블리 제거

이 섹션의 지침에 따라 뒷면 라이저 어셈블리를 제거하십시오.

이 작업 정보

S011
sharp edge
경고
날카로운 테두리, 모서리 또는 이음새 부근입니다.

본 서버는 다양한 유형의 라이저 케이지를 지원합니다(뒷면 라이저 어셈블리 및 PCIe 어댑터 교체 참조).

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

  • RAID 배열(드라이브, RAID 카드 등)의 구성 요소를 제거하기 전에 모든 RAID 구성 정보를 백업하십시오.

절차

  1. 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
    2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    3. 필요한 경우 시스템 팬 케이지를 제거하십시오. 시스템 팬 케이지 제거의 내용을 참조하십시오.
    4. 필요한 경우 공기 조절 장치를 제거하십시오. 공기 조절 장치 제거의 내용을 참조하십시오.
    5. 라이저 카드 케이블과 PCIe 어댑터 케이블을 시스템 보드 어셈블리에서 분리하십시오.
      주의
      시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
  2. 라이저 어셈블리를 제거합니다.
    다음 그림은 3FH 라이저 어셈블리 및 2FH 라이저 어셈블리를 예로 보여줍니다. 다른 유형의 라이저 어셈블리에 대한 교체 절차도 동일합니다.

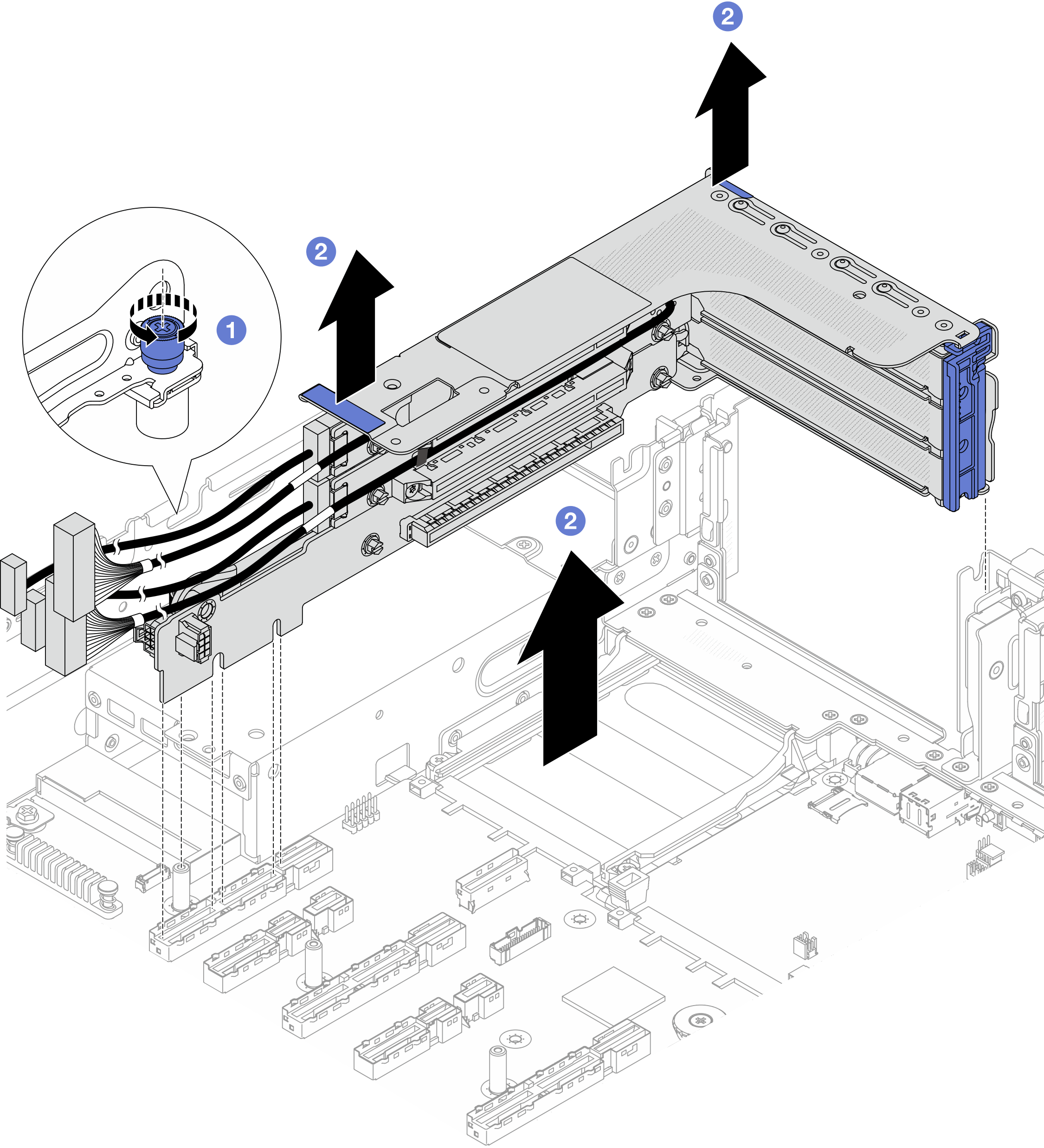

    그림 1. 3FH 라이저 어셈블리 제거
    Removing the 3FH riser assembly
    그림 2. 2FH 라이저 어셈블리 제거

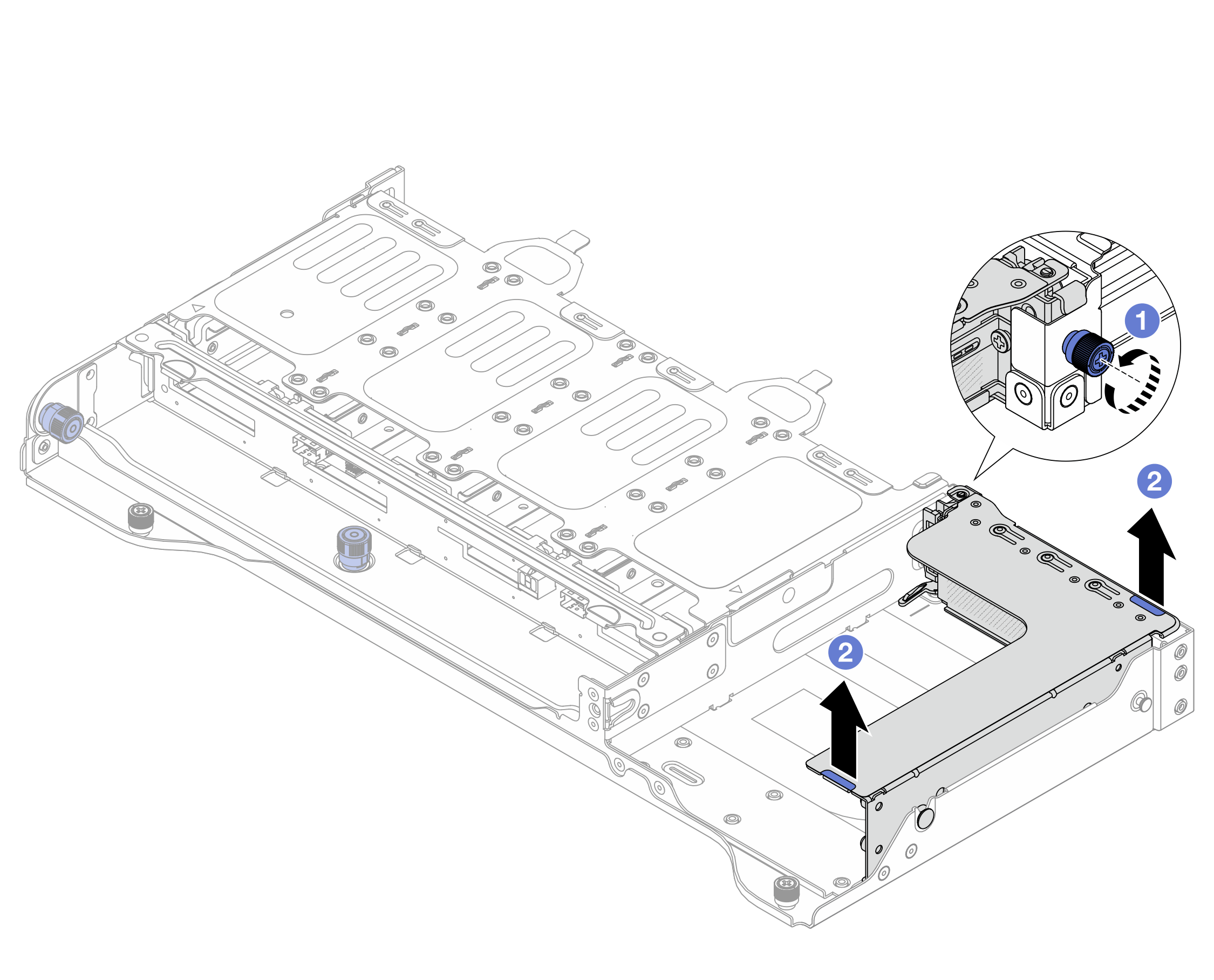

    Removing the 2FH riser assembly
    1. 라이저 어셈블리를 고정하는 나사를 푸십시오.
    2. 라이저 어셈블리 가장자리를 잡고 주의해서 섀시 밖으로 들어올리십시오.

완료한 후

  1. 라이저 어셈블리에서 PCIe 어댑터를 제거하십시오. 뒷면 PCIe 어댑터 및 라이저 카드 제거의 내용을 참조하십시오.

  2. 구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
