Hintere Adapterkartenbaugruppe entfernen

Mithilfe der Informationen in diesem Abschnitt können Sie eine hintere Adapterkartenbaugruppe entfernen.

Zu dieser Aufgabe

S011
sharp edge
VORSICHT
Scharfe Kanten, Ecken oder Scharniere in der Nähe.

Der Server unterstützt verschiedene Typen von Adapterrahmen (siehe Hintere Adapterkartenbaugruppe und PCIe-Adapter austauschen).

Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Vermeiden Sie den Kontakt mit statischen Aufladungen. Diese können zu einem Systemstopp und Datenverlust führen. Belassen Sie elektrostatisch empfindliche Komponenten bis zur Installation in ihren antistatischen Schutzhüllen. Handhaben Sie diese Einheiten mit einem Antistatikarmband oder einem anderen Erdungssystem.

  • Bevor Sie eine Komponente einem RAID-Array (Laufwerk, RAID-Karte usw.) entfernen, sichern Sie alle RAID-Konfigurationsinformationen.

Vorgehensweise

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. (siehe Obere Abdeckung entfernen).
    3. Entfernen Sie bei Bedarf den Systemlüfterrahmen. Siehe Systemlüfterrahmen entfernen.
    4. Entfernen Sie bei Bedarf die Luftführung. Siehe Luftführung entfernen.
    5. Trennen Sie die Kabel von Adapterkarte und PCIe-Adapter von der Systemplatinenbaugruppe.
      Achtung
      Stellen Sie sicher, dass Sie beim Trennen von Kabeln von der Systemplatinenbaugruppe die Anweisungen im Interne Kabelführung befolgen, um eine Beschädigung der Systemplatinenbaugruppe zu vermeiden.
  2. Entfernen Sie die Adapterkartenbaugruppe.
    Anmerkung
    In den folgenden Abbildungen werden als Beispiel die 3FH-Adapterkartenbaugruppe und die 2FH-Adapterkartenbaugruppe dargestellt. Das Austauschverfahren für andere Arten von Adapterkartenbaugruppen ist identisch.
    Abbildung 1. Entfernen der 3FH-Adapterkartenbaugruppe

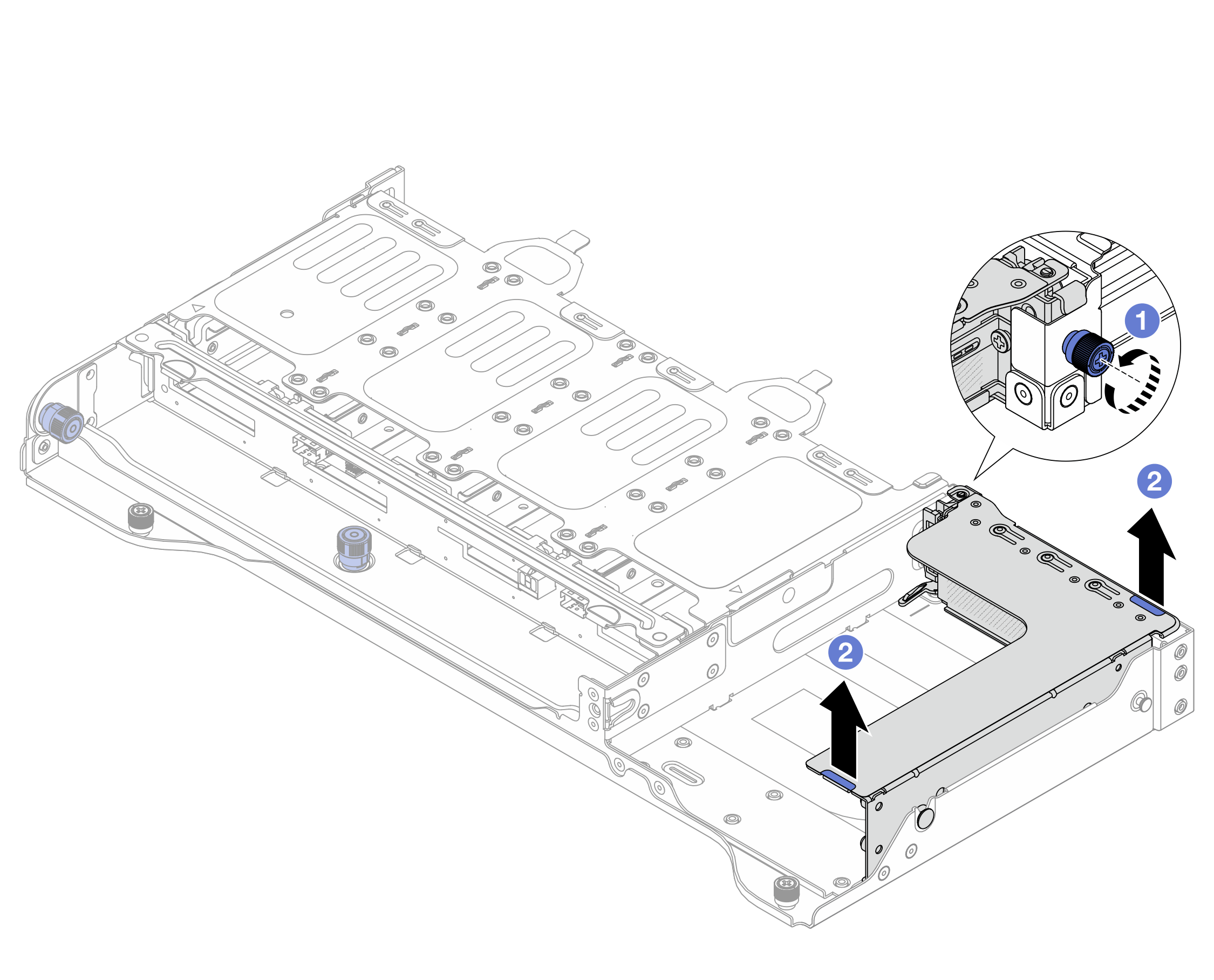

    Removing the 3FH riser assembly
    Abbildung 2. Entfernen der 2FH-Adapterkartenbaugruppe

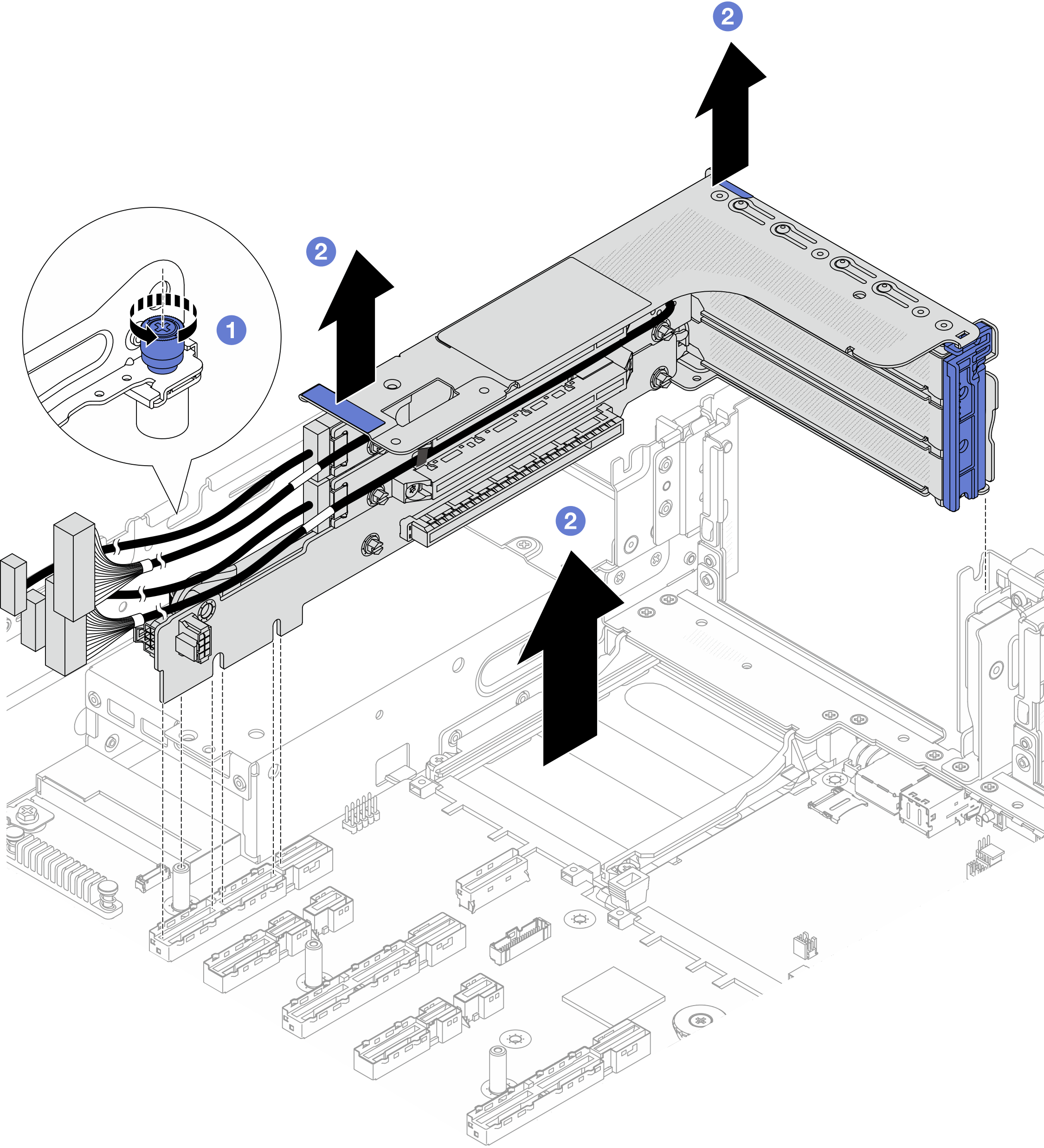

    Removing the 2FH riser assembly
    1. Lösen Sie die Schraube, mit der die Adapterkartenbaugruppe befestigt ist.
    2. Fassen Sie die Adapterkartenbaugruppe an den Kanten an und ziehen Sie sie vorsichtig nach oben aus dem Gehäuse heraus.

Nach dieser Aufgabe

  1. Entfernen Sie den PCIe-Adapter aus der Adapterkartenbaugruppe. Siehe Hinteren PCIe-Adapter und Adapterkarte entfernen.

  2. Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
