Luftführung entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Luftführung zu entfernen.

Zu dieser Aufgabe

S033
240VA shock hazard
VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

S017
moving parts
VORSICHT
Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden. Um eine ausreichende Kühlung und Luftzirkulation sicherzustellen, müssen Sie die Luftführung vor dem Einschalten des Servers wieder einsetzen.

Vorgehensweise

Anmerkung
Die abgebildete Luftführung ist die Standardluftführung. Die Vorgehensweise für das Entfernen ist bei der GPU-Luftführung identisch.

  1. Bereiten Sie die Aufgabe vor.
    1. Wenn der Server in einem Rack installiert ist, schieben Sie ihn aus den Laufschienen des Racks heraus, um Zugriff zur oberen Abdeckung zu erhalten oder den Server aus dem Rack zu schieben. Siehe Server austauschen.
    2. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
    3. Wenn auf der Luftführung ein RAID-Flash-Stromversorgungsmodul installiert ist, ziehen Sie zunächst das Kabel des RAID-Flash-Stromversorgungsmodul ab.
    4. Wenn ein M.2-Laufwerk auf der Luftführung installiert ist, trennen Sie die M.2-Rückwandplatinenkabel.
    5. Wenn ein GPU-Adapter an der Luftführung installiert ist, entfernen Sie den GPU-Adapter. Siehe GPU-Adapter entfernen.
  2. Fassen Sie die Luftführung an und heben Sie sie vorsichtig aus dem Gehäuse heraus.

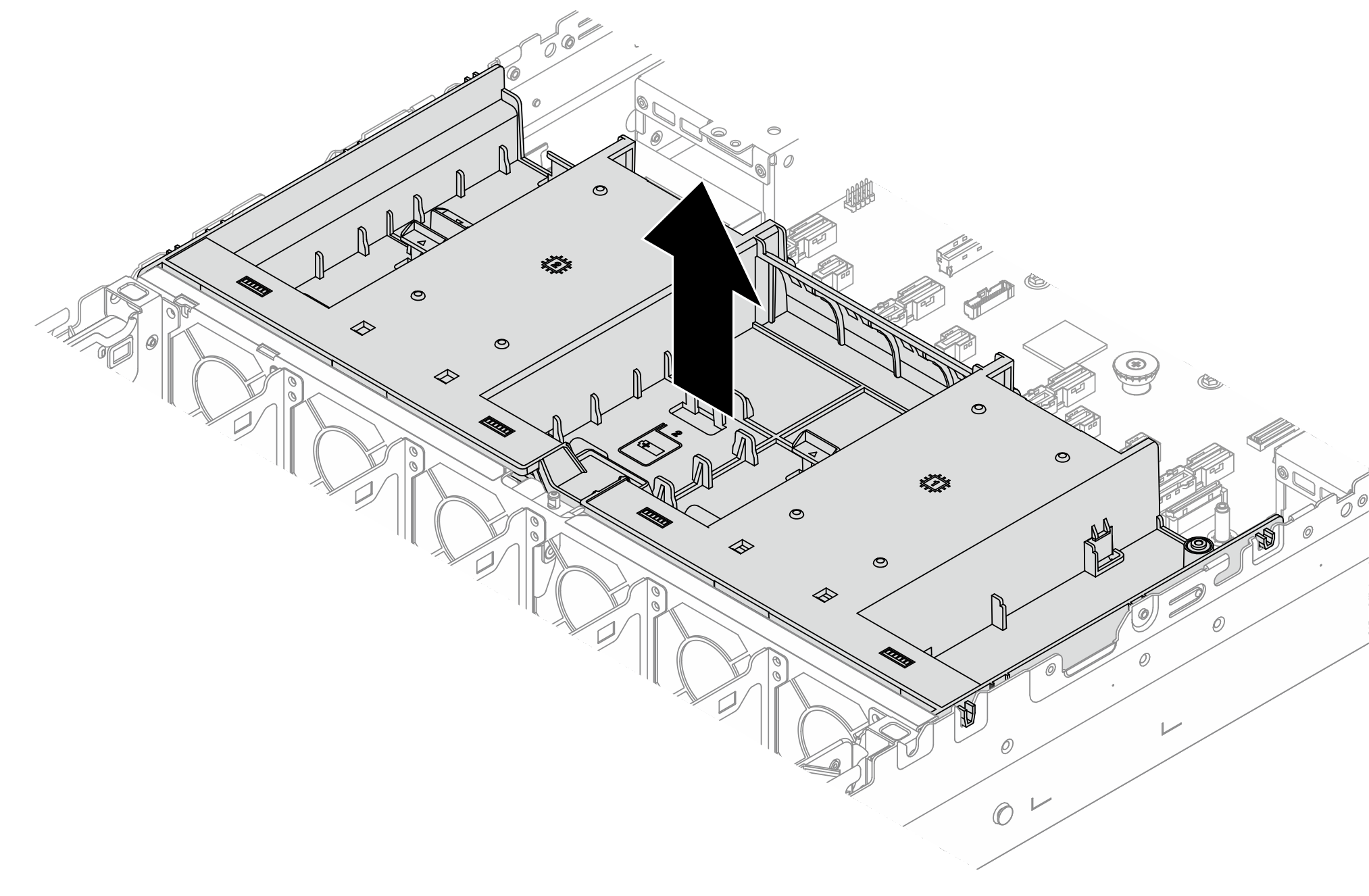

    Abbildung 1. Luftführung entfernen
    Removing the air baffle
  3. (Optional) Entfernen Sie die Abdeckblende der Luftführung.
    Anmerkung
    Die Abdeckblende wird nur für die Standardluftführung benötigt, wenn kein Kühlkörper oder ein 1U-Kühlkörper installiert ist.
    Abbildung 2. Entfernen der Abdeckblende der Luftführung
    Removing the air baffle filler
    1. Halten Sie die Laschen der Abdeckblende auf beiden Seiten.
    2. Nehmen Sie die Abdeckblende wie abgebildet aus der Luftführung.

Nach dieser Aufgabe

Wenn Sie angewiesen werden, die Komponente oder die Zusatzeinrichtung einzusenden, befolgen Sie die Verpackungsanweisungen und verwenden Sie ggf. das mitgelieferte Verpackungsmaterial für den Transport.
