Luftführung installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um die Luftführung zu installieren.

Zu dieser Aufgabe

S033
240VA shock hazard
VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

S017
moving parts
VORSICHT
Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.
Achtung
  • Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

  • Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Informationen dazu finden Sie im Abschnitt Server ausschalten.

  • Wenn der Server ohne die Luftführung betrieben wird, können die Komponenten des Servers beschädigt werden. Um eine ausreichende Kühlung und Luftzirkulation sicherzustellen, müssen Sie die Luftführung vor dem Einschalten des Servers wieder einsetzen.

Vorgehensweise

Anmerkung
Die abgebildete Luftführung ist eine Standardluftführung. Das Installationsverfahren ist dasselbe wie bei der GPU-Luftführung.

  1. Informationen zur Auswahl der entsprechenden Luftführung für Ihren Server finden Sie im Abschnitt Temperaturregeln.
  2. (Optional) Installieren Sie die Abdeckblende der Luftführung.
    Anmerkung
    Die Abdeckblende wird nur für die Standardluftführung benötigt, wenn kein Kühlkörper oder ein 1U-Kühlkörper installiert ist.

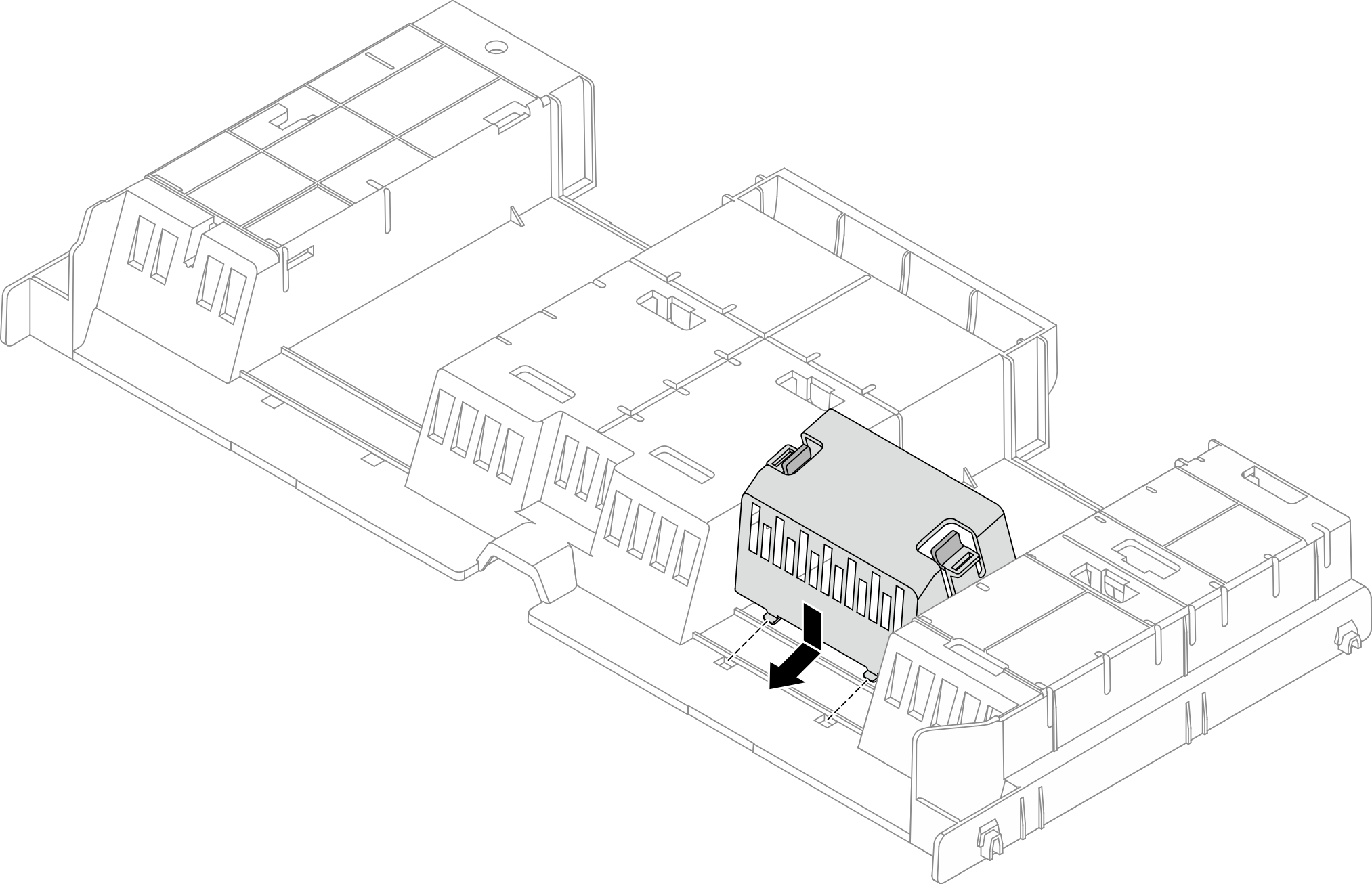

    Abbildung 1. Installieren der Abdeckblenden der Luftführung
    Installing the air baffle filler

  3. Richten Sie die Laschen an beiden Seiten der Luftführung mit den entsprechenden Öffnungen auf beiden Gehäuseseiten aus. Setzen Sie dann die Luftführung in das Gehäuse ein und schieben Sie die Luftführung nach unten, bis sie ordnungsgemäß in ihrer Position eingesetzt ist.

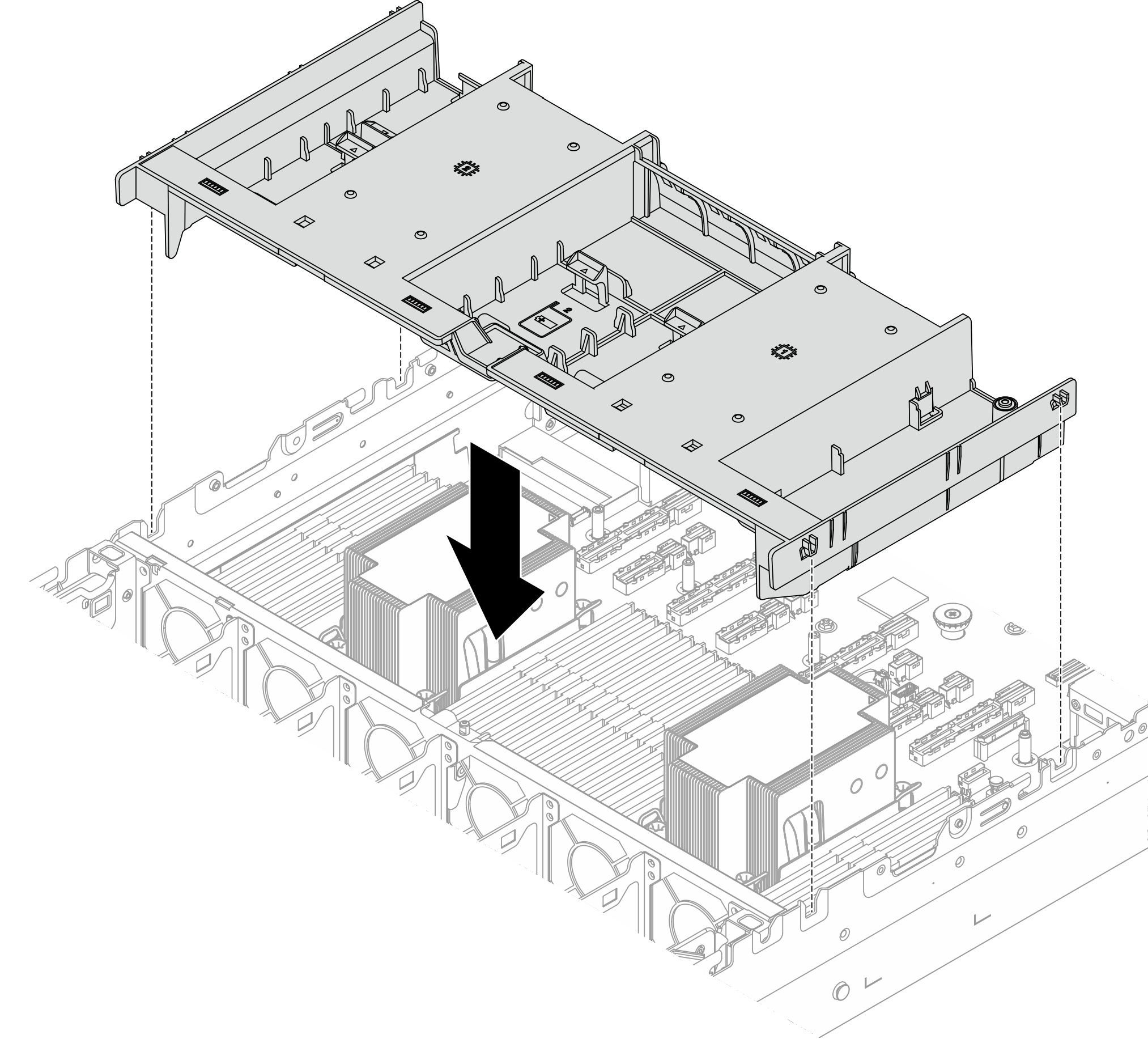

    Abbildung 2. Luftführung installieren
    Installing the air baffle

Nach dieser Aufgabe

  1. Schließen Sie die Kabel der RAID-Flash-Stromversorgungsmodule wieder an, wenn Sie sie vorher abgezogen haben. Siehe Interne Kabelführung.

  2. Schließen Sie die Kabel der M.2-Rückwandplatine wieder an, wenn Sie sie vorher abgezogen haben. Siehe Interne Kabelführung.

  3. Installieren Sie den GPU-Adapter wieder, wenn Sie ihn vorher entfernt haben. Informationen dazu finden Sie im Abschnitt GPU-Adapter installieren.

  4. Schließen Sie den Austausch von Komponenten ab, (siehe Austausch von Komponenten abschließen).
