Installazione del deflettore d'aria

Seguire le istruzioni riportate in questa sezione per installare il deflettore d'aria.

Informazioni su questa attività

S033
240VA shock hazard
Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

S017
moving parts
Avvertenza
Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • È possibile che l'utilizzo del server senza il deflettore d'aria danneggi i componenti del server. Per un corretto raffreddamento e per consentire la circolazione dell'aria, reinstallare il deflettore d'aria prima di accendere il server.

Procedura

Nota
Il deflettore d'aria mostrato è un deflettore d'aria standard. La procedura di installazione è la stessa per il deflettore d'aria della GPU.

  1. Fare riferimento a Regole termiche per selezionare il deflettore d'aria appropriato per il server.
  2. (Facoltativo) Installare l'elemento di riempimento del deflettore d'aria.
    Nota
    L'elemento di riempimento è necessario solo per il deflettore d'aria standard quando non è installato alcun dissipatore di calore o un dissipatore di calore 1U.

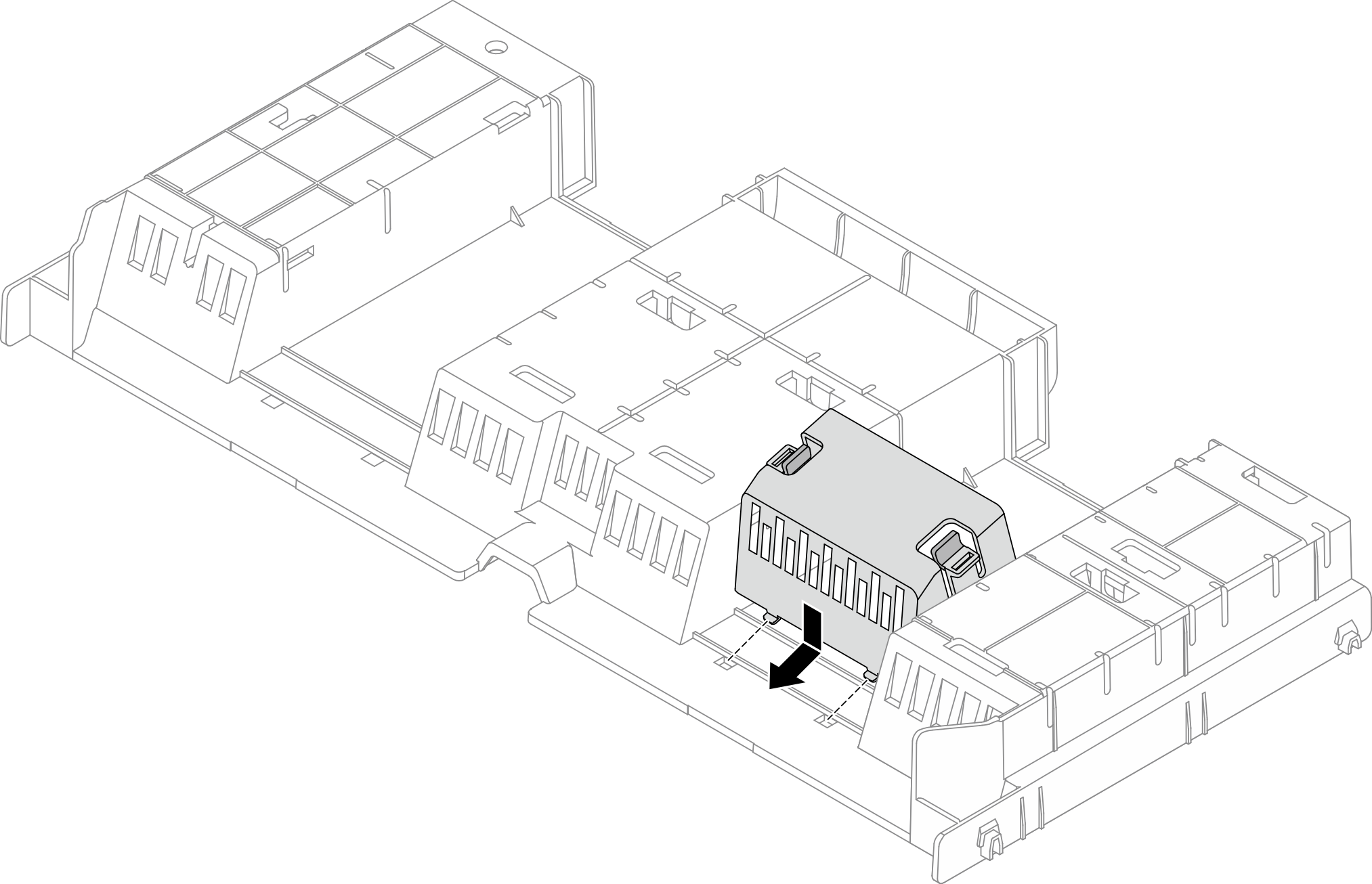

    Figura 1. Installazione dell'elemento di riempimento del deflettore d'aria
    Installing the air baffle filler

  3. Allineare le linguette su entrambi i lati del deflettore d'aria agli slot corrispondenti su entrambi i lati dello chassis. Quindi, collocare il deflettore d'aria nello chassis ed esercitare una leggera pressione finché non sarà bloccato saldamente in posizione.

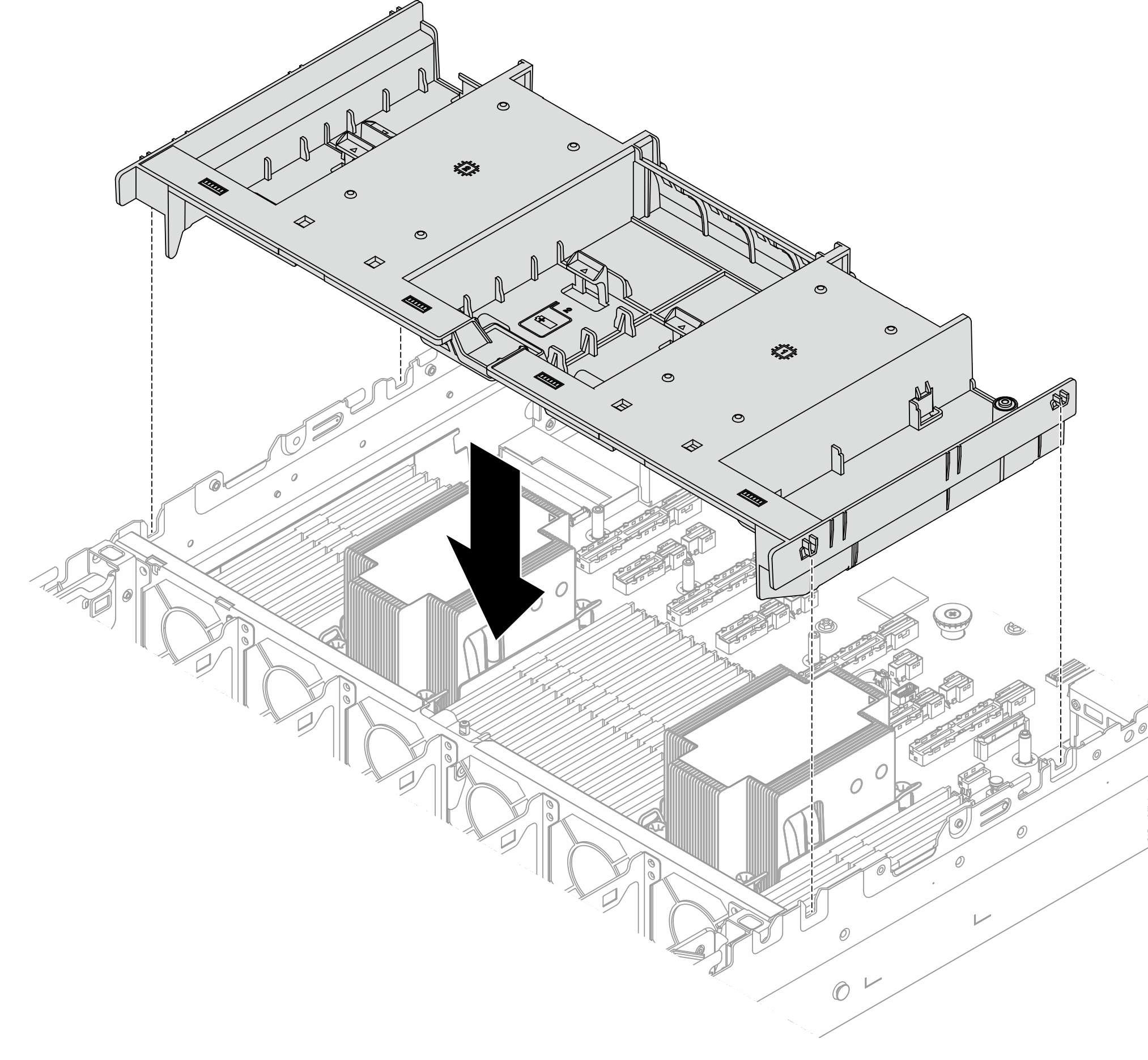

    Figura 2. Installazione del deflettore d'aria
    Installing the air baffle

Dopo aver terminato

  1. Ricollegare i cavi dei moduli di alimentazione flash RAID se sono stati scollegati. Vedere Instradamento dei cavi interni.

  2. Ricollegare i cavi del backplane M.2 se sono stati scollegati. Vedere Instradamento dei cavi interni.

  3. Reinstallare l'adattatore GPU, se precedentemente rimosso. Vedere Installazione di un adattatore GPU.

  4. Completare la sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
