Instalar o defletor de ar

Siga as instruções nesta seção para instalar o defletor de ar.

Sobre esta tarefa

S033
240VA shock hazard
CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

S017
moving parts
CUIDADO
Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.
Atenção
  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • A operação do servidor sem o defletor de ar pode danificar componentes do servidor. Para ter um resfriamento e uma corrente de ar adequados, reinstale a placa defletora de ar antes de ligar o servidor.

Procedimento

Nota
O defletor de ar ilustrado é um defletor de ar padrão. O procedimento de instalação é o mesmo para o defletor de ar da GPU.

  1. Consulte Regras térmicas para selecionar o defletor de ar apropriado para o seu servidor.
  2. (Opcional) Instale o preenchimento do defletor de ar.
    Nota
    O preenchimento é necessário apenas para o defletor de ar padrão quando nenhum dissipador de calor ou um dissipador de calor 1U está instalado.

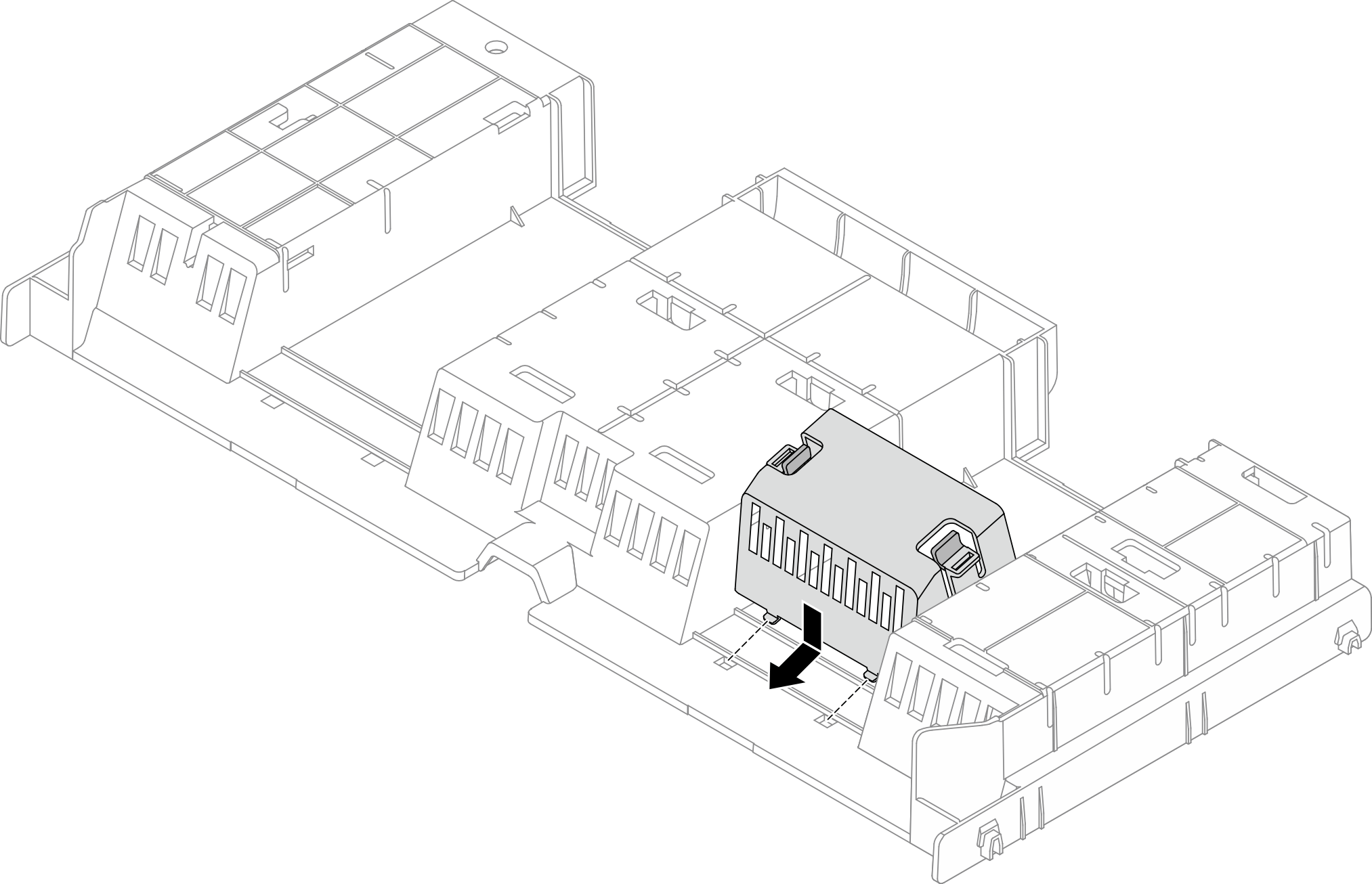

    Figura 1. Instalando o preenchimento do defletor de ar
    Installing the air baffle filler

  3. Alinhe as guias nos dois lados do defletor de ar com os slots correspondentes nos dois lados do chassi. Em seguida, abaixe o defletor de ar para dentro do chassi e pressione-o até ajustá-lo firmemente.

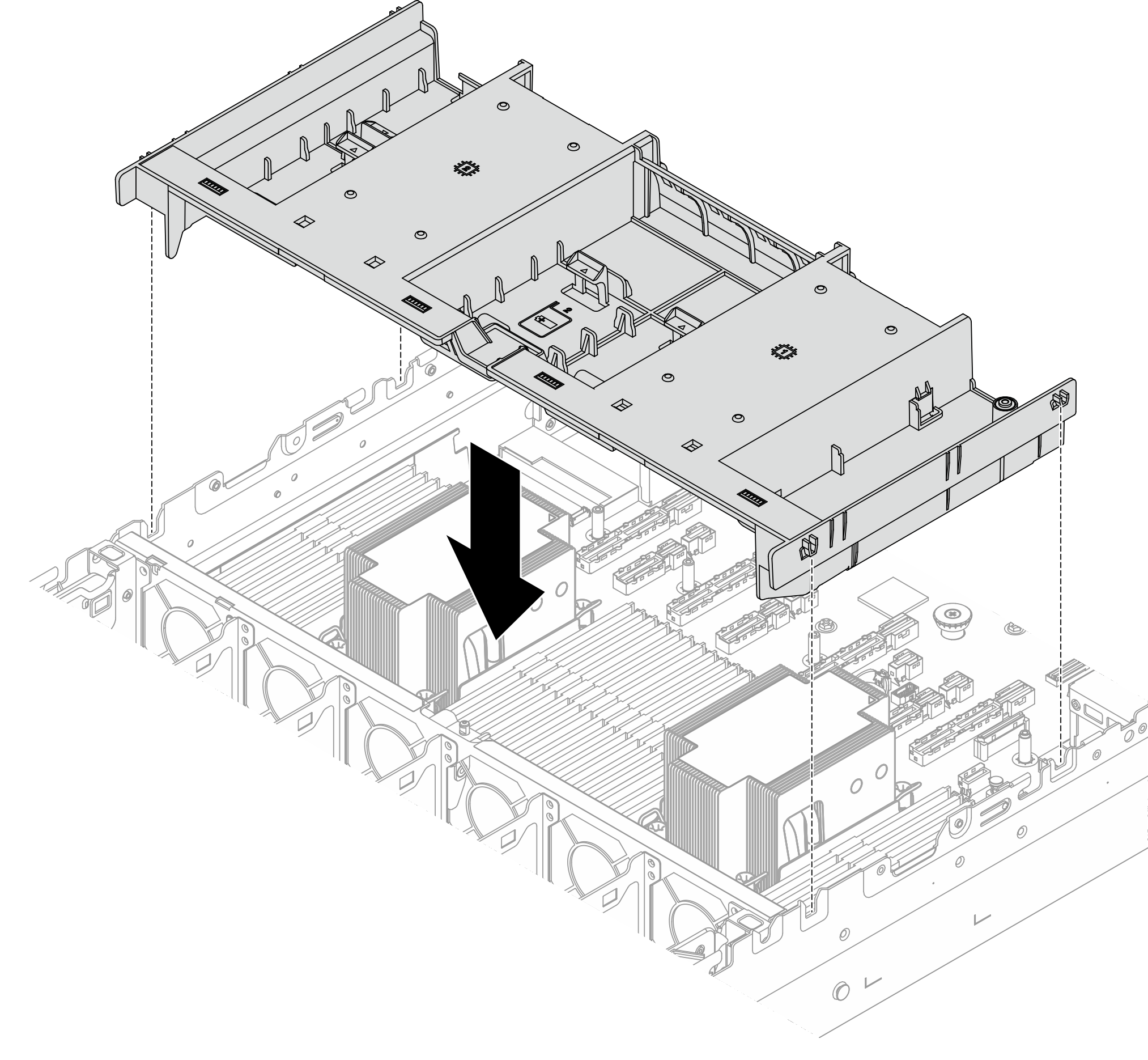

    Figura 2. Instalando a placa defletora de ar
    Installing the air baffle

Depois de concluir

  1. Reconecte os cabos dos módulos de energia flash RAID se você os desconectar. Consulte Roteamento de cabos internos.

  2. Reconecte os cabos do backplane M.2 se você os desconectar. Consulte Roteamento de cabos internos.

  3. Reinstale o adaptador de GPU se você o remover. Consulte Instalar o adaptador de GPU.

  4. Conclua a substituição de peças. Consulte Concluir a substituição de peças.
