エアー・バッフルの取り付け

このセクションの手順に従って、エアー・バッフルを取り付けます。

このタスクについて

S033
240VA shock hazard
注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

S017
moving parts
注意
ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • エアー・バッフルを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。適切な冷却と空気の流れを確保するために、エア・バッフルを再度取り付けてからサーバーの電源をオンにしてください。

手順

図のエアー・バッフルは、標準のエアー・バッフルです。取り付け手順は、GPUエアー・バッフルと同じです。

  1. ご使用のサーバーに適切なエアー・バッフルを選択するには、温度規則を参照してください。
  2. (オプション)エアー・バッフル・フィラーを取り付けます。
    フィラーは、ヒートシンクなしまたは 1U ヒートシンクが取り付けられていない場合の標準エアー・バッフルにのみ必要です。

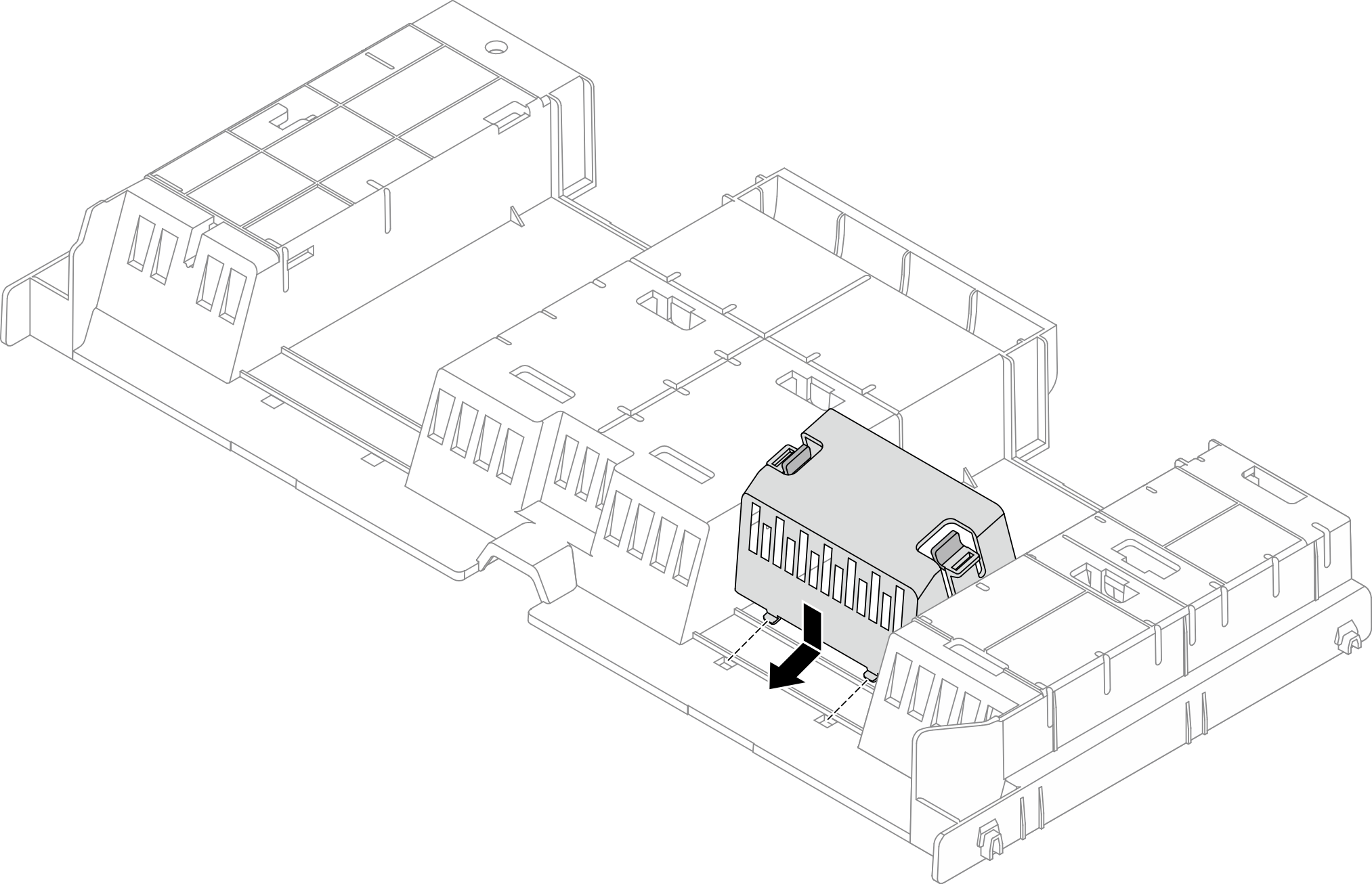

    図 1. エアー・バッフル・フィラーの取り付け
    Installing the air baffle filler

  3. エアー・バッフルの両側にあるタブを、シャーシの両側の対応するスロットに合わせます。次に、エアー・バッフルをシャーシ内に収め、しっかり固定されるまでエアー・バッフルを押します。

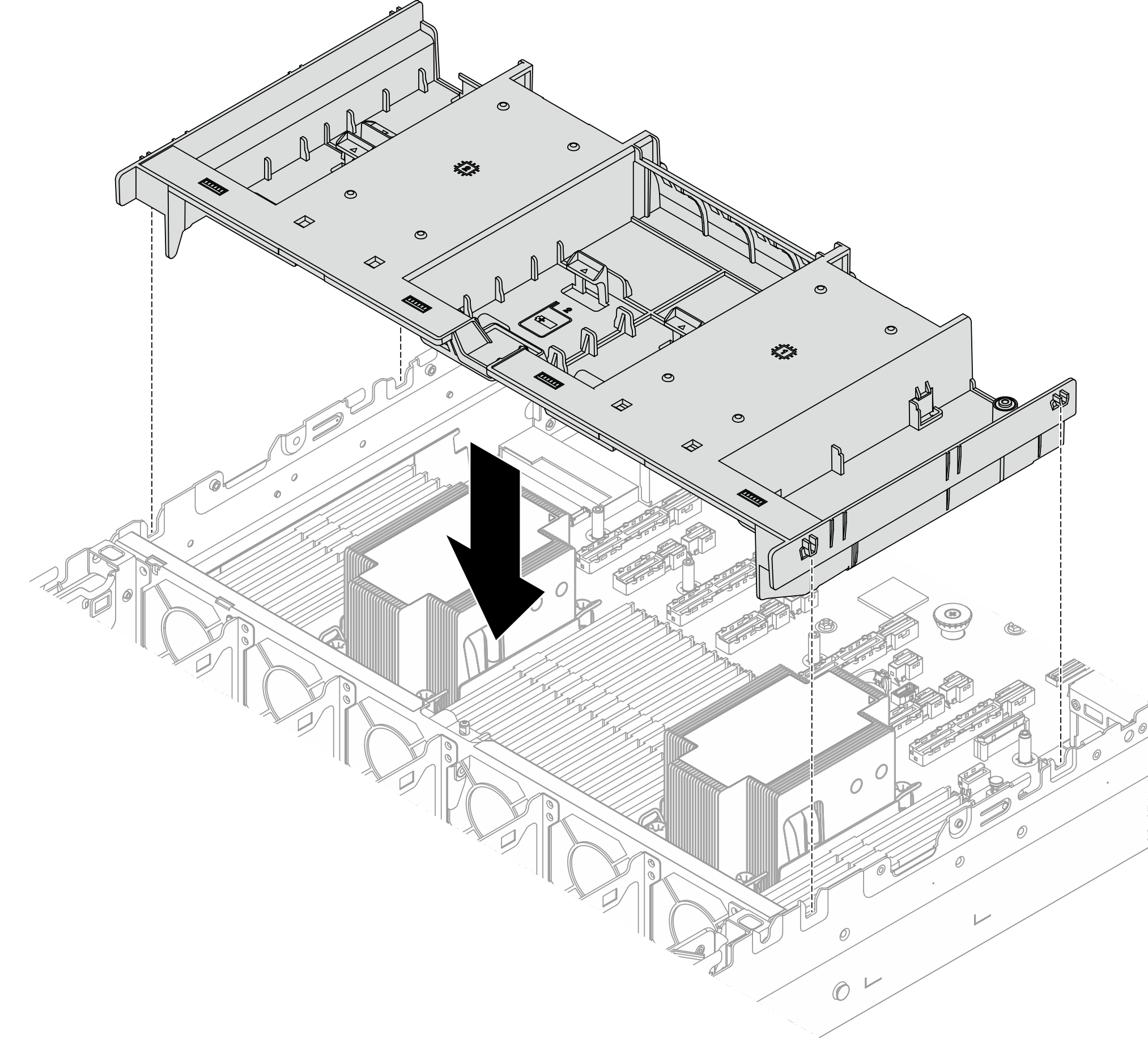

    図 2. エアー・バッフルの取り付け
    Installing the air baffle

完了したら

  1. RAID フラッシュ電源モジュールのケーブルを切り離した場合は、再接続します。内部ケーブルの配線を参照してください。

  2. M.2 バックプレーンのケーブルを切り離した場合は、再接続します。内部ケーブルの配線を参照してください。

  3. GPU アダプターを取り外した場合は、再取り付けします。GPU アダプターの取り付けを参照してください。

  4. 部品交換を完了します。部品交換の完了を参照してください。
