エアー・バッフルの取り外し

エアー・バッフルを取り外すには、このセクションの説明に従ってください。

このタスクについて

S033
240VA shock hazard
注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

S017
moving parts
注意
ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。
重要
  • 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

  • サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

  • エアー・バッフルを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。適切な冷却と空気の流れを確保するために、エア・バッフルを再度取り付けてからサーバーの電源をオンにしてください。

手順

図のエアー・バッフルは、標準のエアー・バッフルです。取り外し手順は、GPU エアー・バッフルの手順と同じです。

  1. このタスクの準備をします。
    1. サーバーがラックに取り付けられている場合、トップ・カバーにアクセスするためにラック・スライド・レールでサーバーをスライドさせるか、ラックからサーバーを取り外します。サーバー交換を参照してください。
    2. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
    3. エアー・バッフルに RAID フラッシュ電源モジュールが取り付けられている場合は、先に RAID フラッシュ電源モジュールのケーブルを切り離します。
    4. エアー・バッフルに M.2 ドライブが取り付けられている場合は、M.2 バックプレーン・ケーブルを切り離します。
    5. エアー・バッフルに GPU アダプターが取り付けられている場合は、GPU アダプターを取り外します。GPU アダプターの取り外しを参照してください。
  2. エアー・バッフルをつかんで、慎重にシャーシから持ち上げて取り外します。

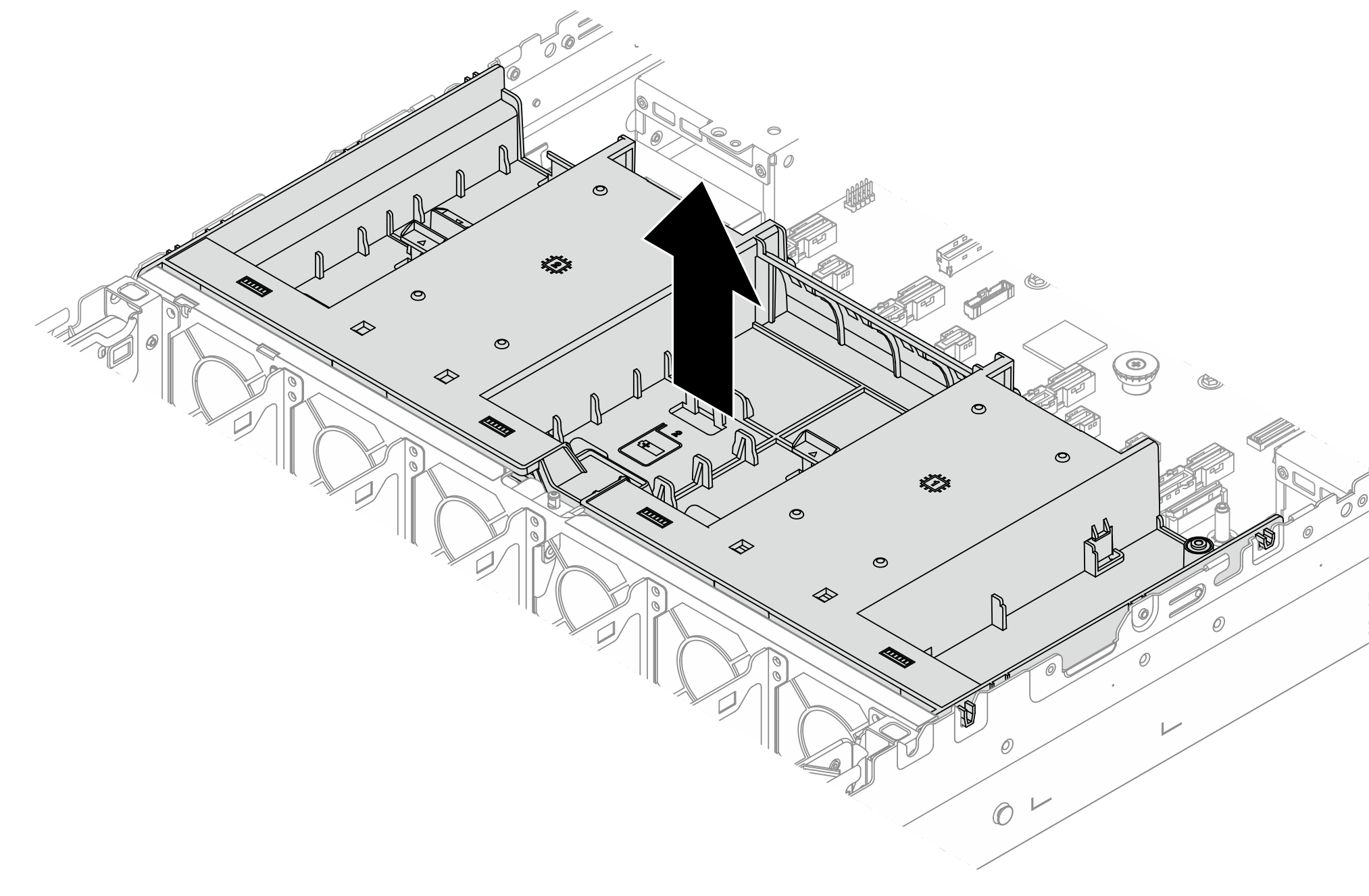

    図 1. エアー・バッフルの取り外し
    Removing the air baffle
  3. (オプション) エアー・バッフル・フィラーを取り外します。
    フィラーは、ヒートシンクなしまたは 1U ヒートシンクが取り付けられていない場合の標準エアー・バッフルにのみ必要です。

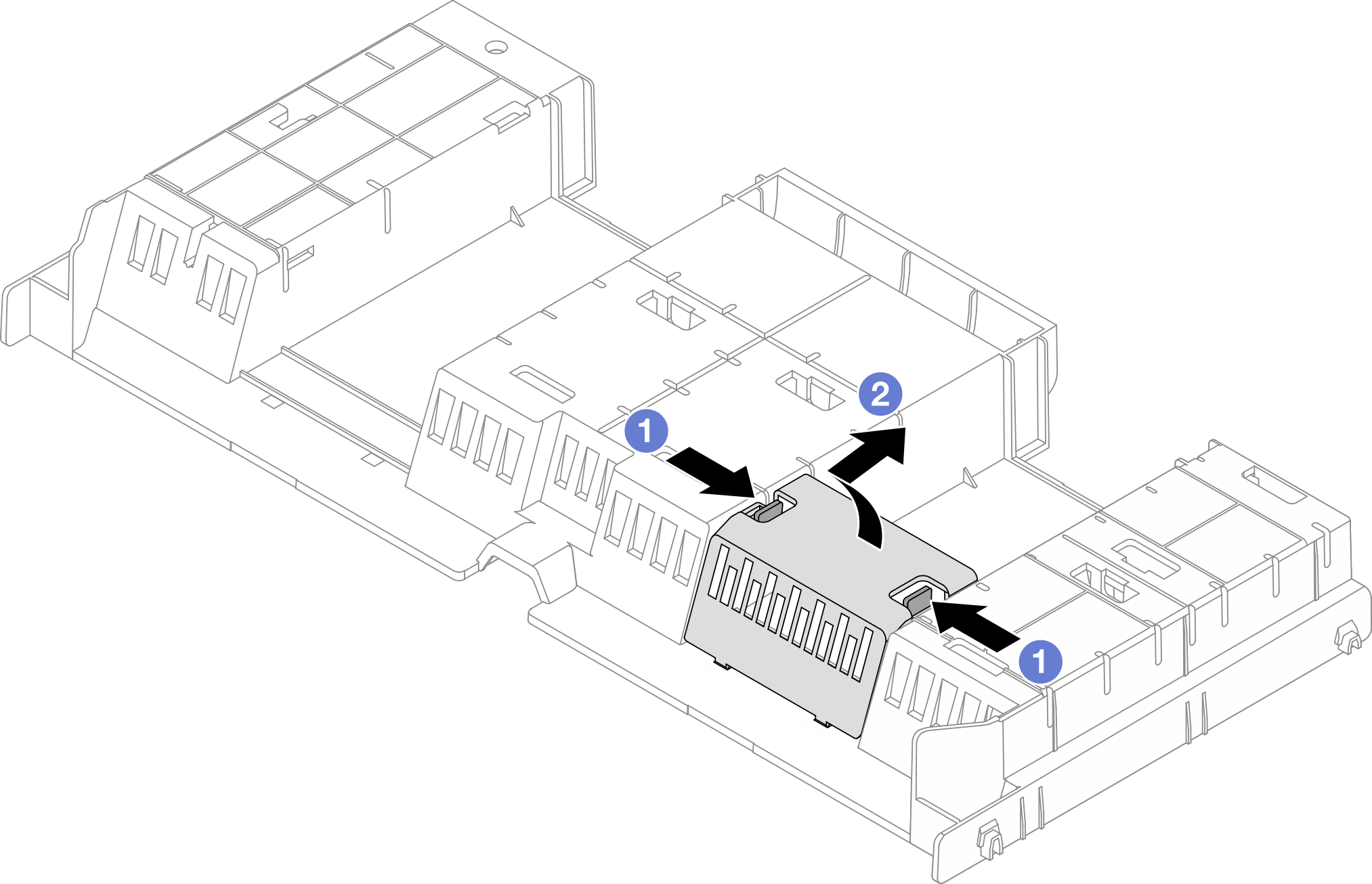

    図 2. エアー・バッフル・フィラーの取り外し
    Removing the air baffle filler
    1. フィラーの両側にあるフィラー・タブを押したままにします。
    2. 上の図のように、フィラーをエアー・バッフルから取り外します。

完了したら

コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
