Rimozione del deflettore d'aria

Seguire le istruzioni riportate in questa sezione per rimuovere il deflettore d'aria.

Informazioni su questa attività

S033
240VA shock hazard
Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

S017
moving parts
Avvertenza
Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.
Attenzione
  • Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

  • Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

  • È possibile che l'utilizzo del server senza il deflettore d'aria danneggi i componenti del server. Per un corretto raffreddamento e per consentire la circolazione dell'aria, reinstallare il deflettore d'aria prima di accendere il server.

Procedura

Nota
Il deflettore d'aria mostrato è il deflettore d'aria standard. La procedura di rimozione è identica per il deflettore d'aria della GPU.

  1. Prepararsi per l'attività.
    1. Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Sostituzione del server.
    2. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
    3. Se sul deflettore d'aria è installato un modulo di alimentazione flash RAID, scollegare innanzitutto il cavo del modulo di alimentazione flash RAID.
    4. Se sul deflettore d'aria è installata un'unità M.2, scollegare i cavi del backplane M.2.
    5. Se sul deflettore d'aria è installato un adattatore GPU, rimuoverlo. Vedere Rimozione di un adattatore GPU.
  2. Afferrare il deflettore d'aria ed estrarlo con cautela dallo chassis.

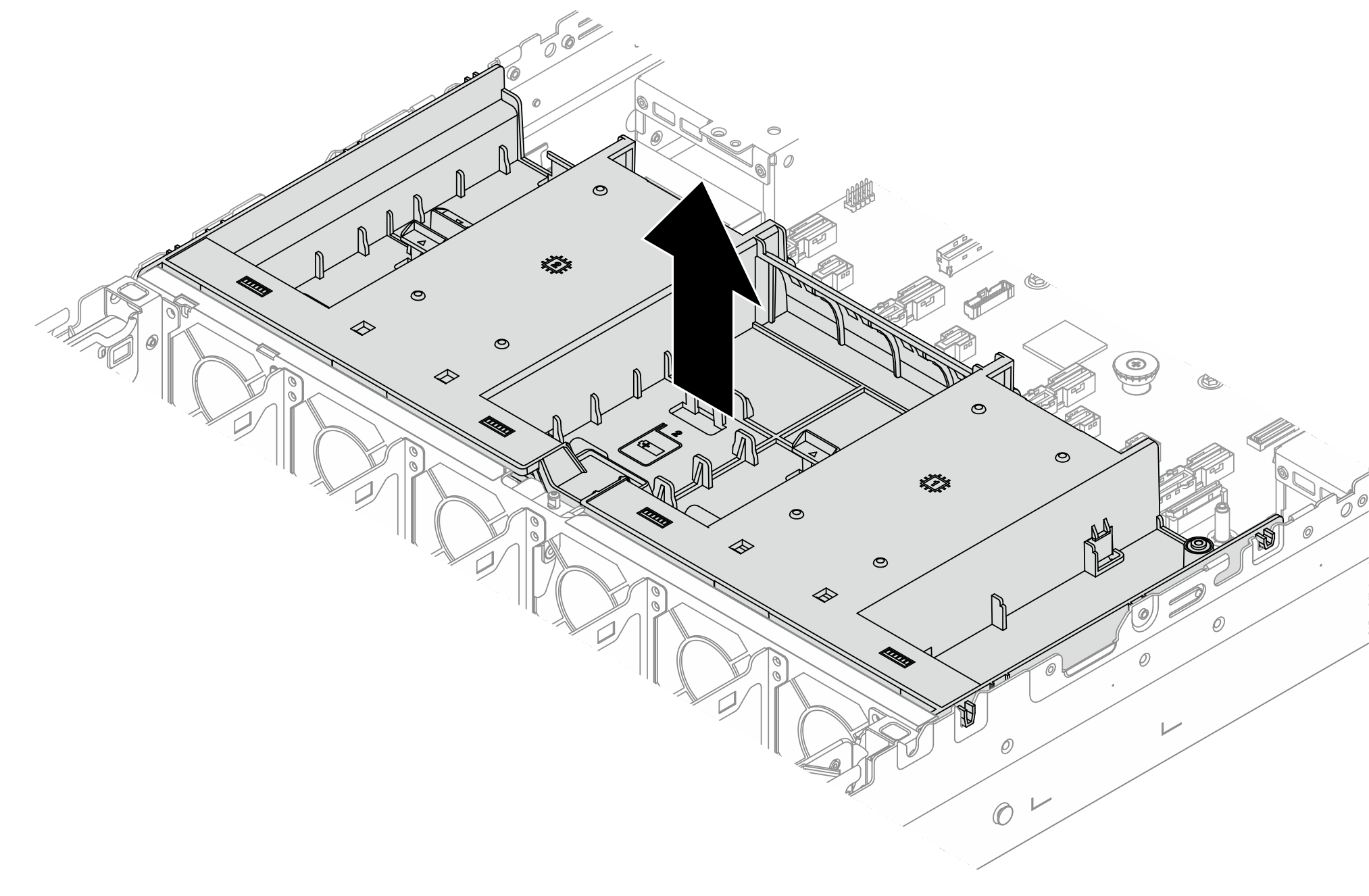

    Figura 1. Rimozione del deflettore d'aria
    Removing the air baffle
  3. (Opzionale) Rimuovere l'elemento di riempimento del deflettore d'aria.
    Nota
    L'elemento di riempimento è necessario solo per il deflettore d'aria standard quando non è installato alcun dissipatore di calore o un dissipatore di calore 1U.

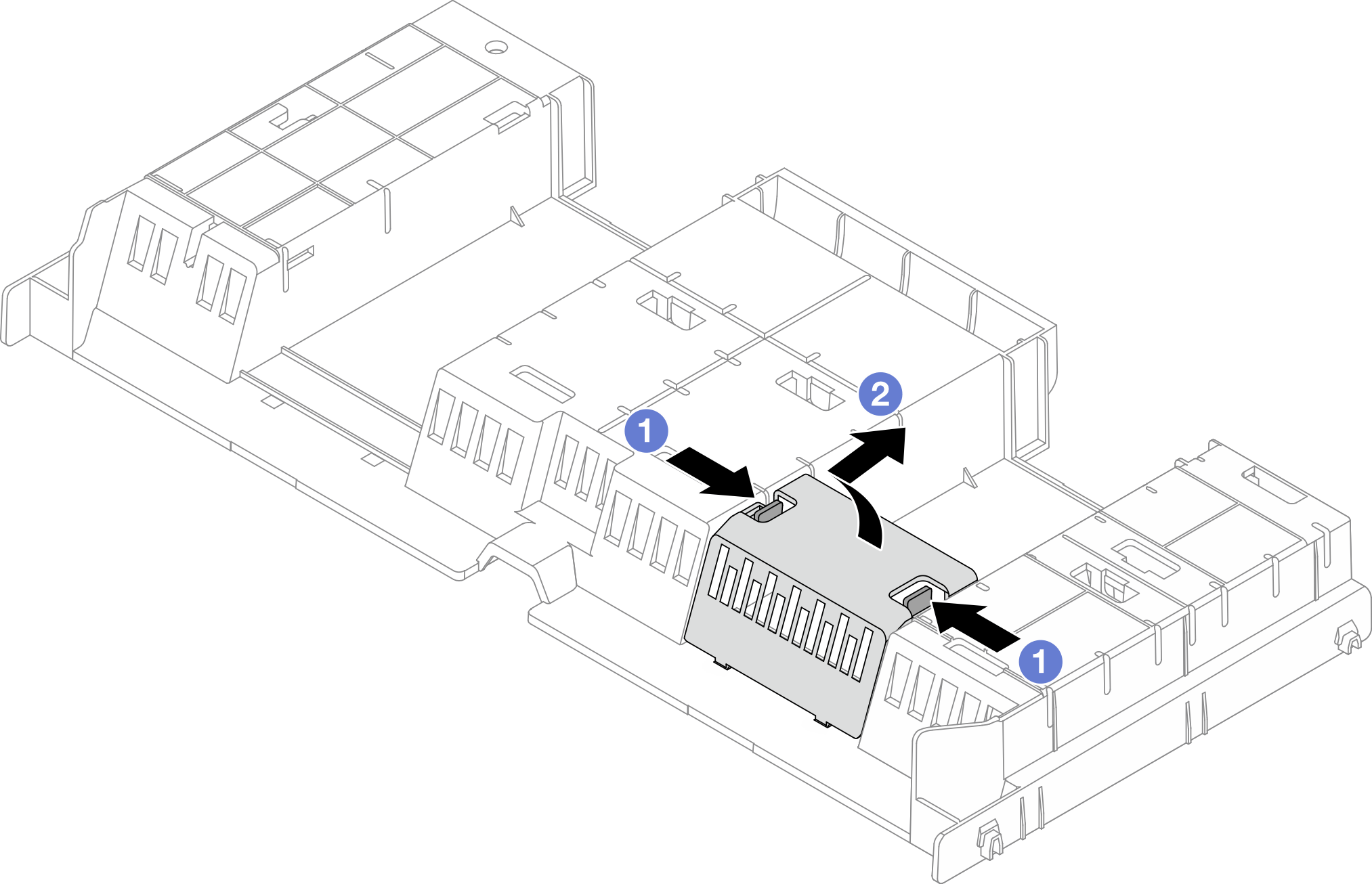

    Figura 2. Rimozione dell'elemento di riempimento del deflettore d'aria
    Removing the air baffle filler
    1. Tenere le linguette degli elementi di riempimento su entrambi i lati.
    2. Rimuovere l'elemento di riempimento dal deflettore d'aria come illustrato in precedenza.

Dopo aver terminato

Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
