Retrait de la grille d’aération

Suivez les instructions de cette section pour retirer la grille d’aération.

À propos de cette tâche

S033
240VA shock hazard
ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

S017
moving parts
ATTENTION
Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.
Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Si vous utilisez le serveur sans grille d’aération, vous risquez d’endommager les composants serveur. Avant de mettre le serveur sous tension, remplacez la grille d’aération en place pour assurer une ventilation et un refroidissement corrects du système.

Procédure

Remarque
La grille d’aération de l’illustration est la grille d’aération standard. La procédure de retrait est la même pour la grille d’aération de l’unité GPU.

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Voir Retrait du carter supérieur.
    3. Si un module d’alimentation flash RAID est installé sur la grille d’aération, débranchez d’abord le câble du module d’alimentation flash RAID.
    4. Si une unité M.2 se trouve sur la grille d'aération, déconnectez les câbles du fond de panier M.2.
    5. Si un adaptateur GPU est installé sur la grille d’aération, retirez-le. Pour plus d'informations, voir Retrait d'un adaptateur GPU.
  2. Saisissez la grille d’aération et retirez-la avec précaution du châssis.

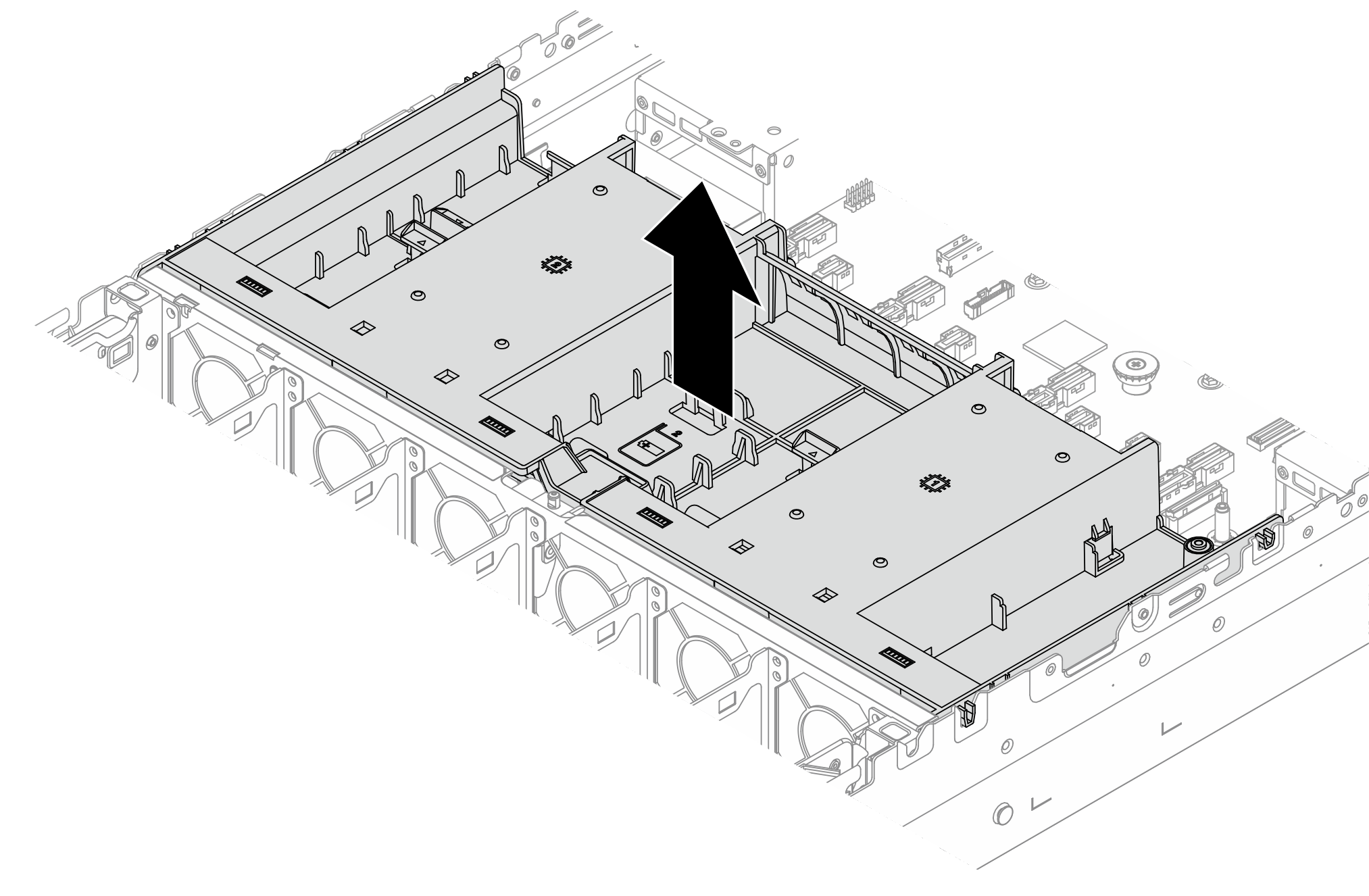

    Figure 1. Retrait de la grille d'aération
    Removing the air baffle
  3. Retirez l’obturateur de la grille d’aération (facultatif).
    Remarque
    L’obturateur n’est nécessaire que pour la grille d’aération standard lorsqu’aucun dissipateur thermique ou dissipateur thermique 1U n’est installé.

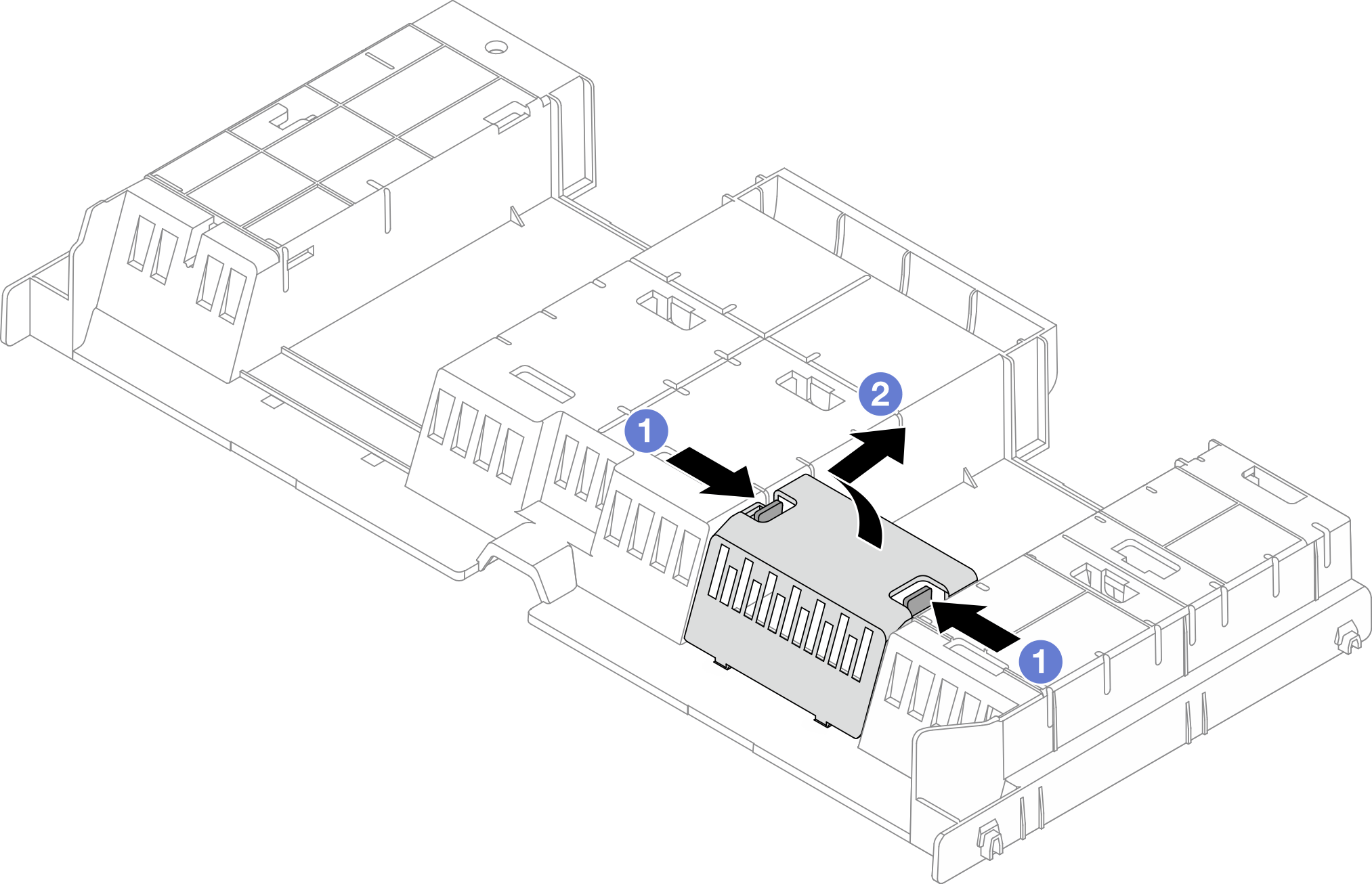

    Figure 2. Retrait de l’obturateur de la grille d’aération
    Removing the air baffle filler
    1. Tenez les pattes des deux côtés de l'obturateur.
    2. Retirez l'obturateur de la grille d'aération, comme illustré ci-dessus.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
