Retrait d'un adaptateur GPU

Suivez les instructions de cette section pour retirer un adaptateur GPU.

À propos de cette tâche

Avertissement
  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

Remarque
Selon le type spécifique de votre adaptateur GPU, il est possible qu’il diffère de celui présenté dans les illustrations.

  1. Préparez-vous à cette tâche.
    1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder au carter supérieur, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
    2. Retirez le carter supérieur. Pour plus d'informations, voir Retrait du carter supérieur.
    3. Retirez le câble d’alimentation GPU de l’adaptateur GPU.
      Remarque

      Le câble d’alimentation GPU n’est nécessaire que lorsque la puissance du GPU est supérieure ou égale à 75 W.

  2. Retirez l’assemblage de cartes mezzanines sur lequel est installé l’adaptateur GPU.

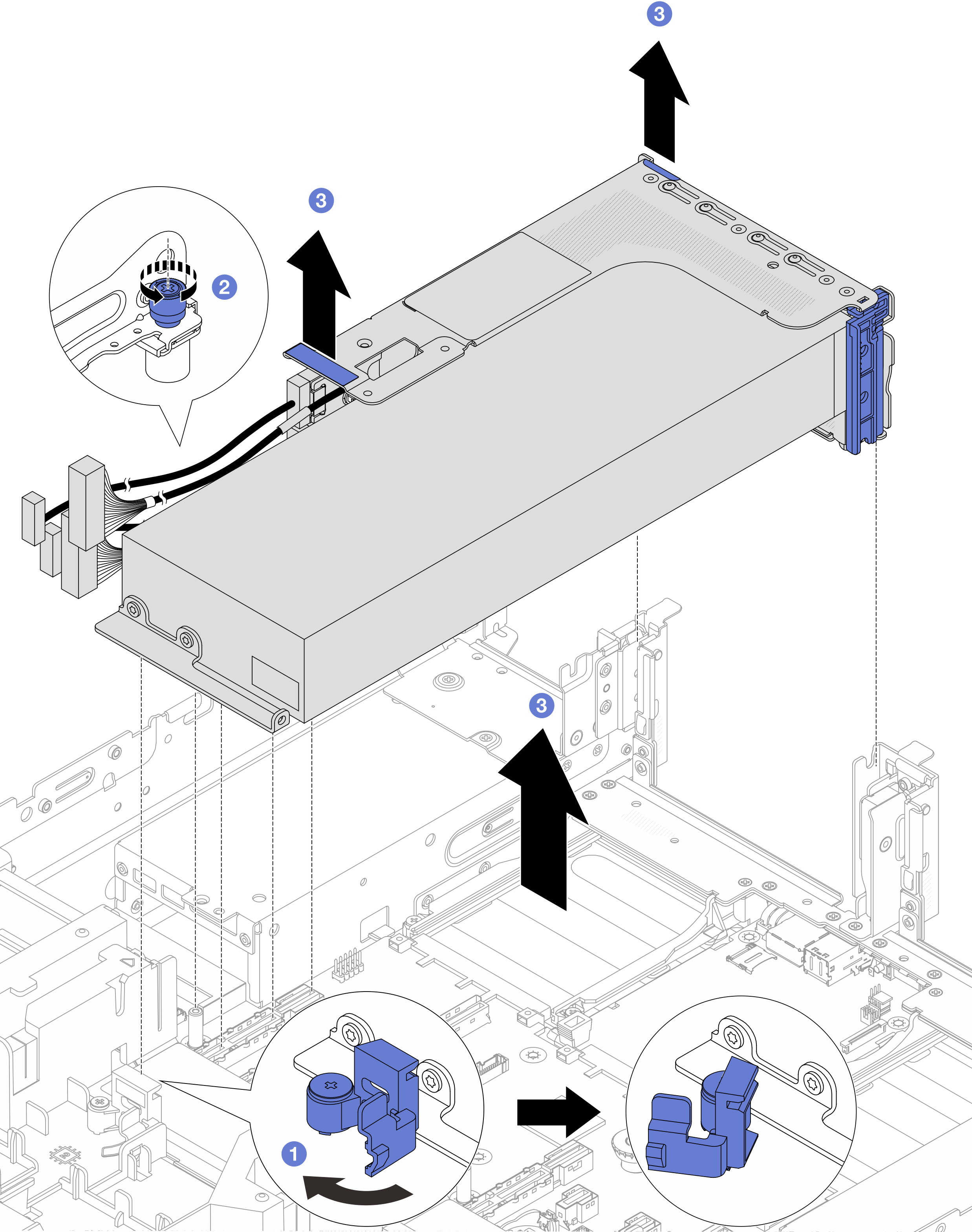

    Figure 1. Retrait de l’assemblage de cartes mezzanines
    Removing the riser assembly
    1. Ouvrez le taquet bleu sur la grille d’aération du GPU.
    2. Desserrez la vis qui fixe l’assemblage de cartes mezzanines.
    3. Soulevez légèrement l'assemblage de cartes mezzanines et débranchez les câbles de la carte mezzanine de la carte du processeur. Ensuite, soulevez l'assemblage de cartes mezzanines pour l'extraire du châssis.
      Avertissement
      Pour éviter d'endommager le bloc carte mère, assurez-vous de suivre les instructions de Cheminement interne des câbles lorsque vous déconnectez les câbles du bloc carte mère.
  3. Retirez l'adaptateur GPU du boîtier de carte mezzanine.

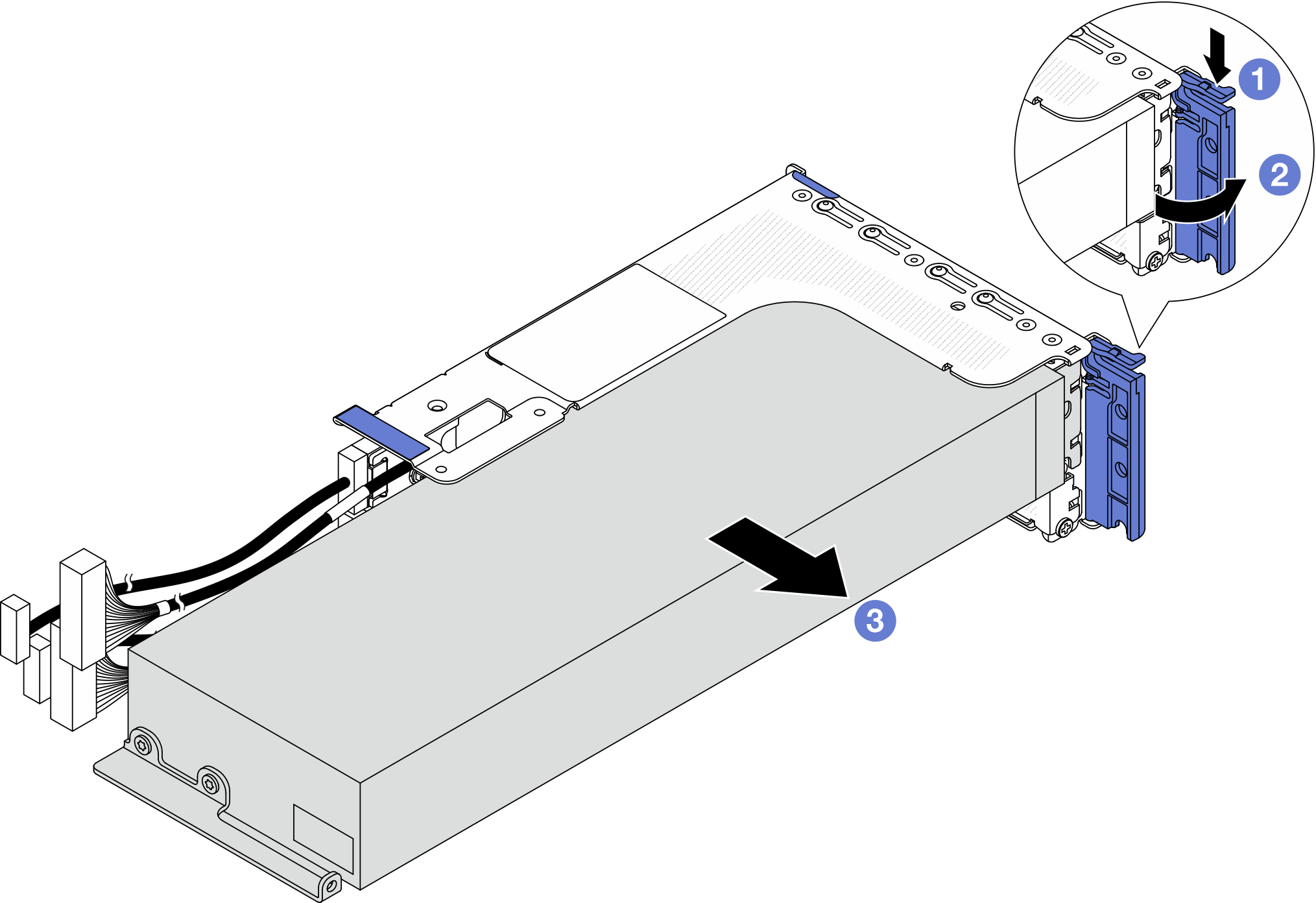

    Figure 2. Retrait de l’adaptateur GPU
    Removing the GPU adapter
    1. Appuyez sur le dispositif de retenue vers le bas.
    2. Faites pivoter le taquet de blocage en position ouverte.
    3. Saisissez l’adaptateur GPU par ses bords et sortez-la avec précaution de l’emplacement PCIe.

Après avoir terminé

Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
