卸下 GPU 配接卡

請依照本節中的指示卸下 GPU 配接卡。

關於此作業

小心

  • 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

  • 將靜電敏感元件保存在防靜電保護袋中，直到安裝時才取出，且處理這些裝置時配戴靜電放電腕帶或使用其他接地系統，以避免暴露於靜電之中，否則可能導致系統停止運轉和資料遺失。

程序

註
視特定類型而定，您的 GPU 配接卡可能與圖示中顯示的有所不同。

  1. 為作業做好準備。
    1. 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。請參閱更換伺服器。
    2. 卸下上蓋。請參閱卸下上蓋。
    3. 從 GPU 配接卡卸下 GPU 電源線。
      註

      僅當 GPU 電源大於或等於 75 W 時，才需要 GPU 電源線。

  2. 卸下裝有 GPU 配接卡的擴充卡組件。

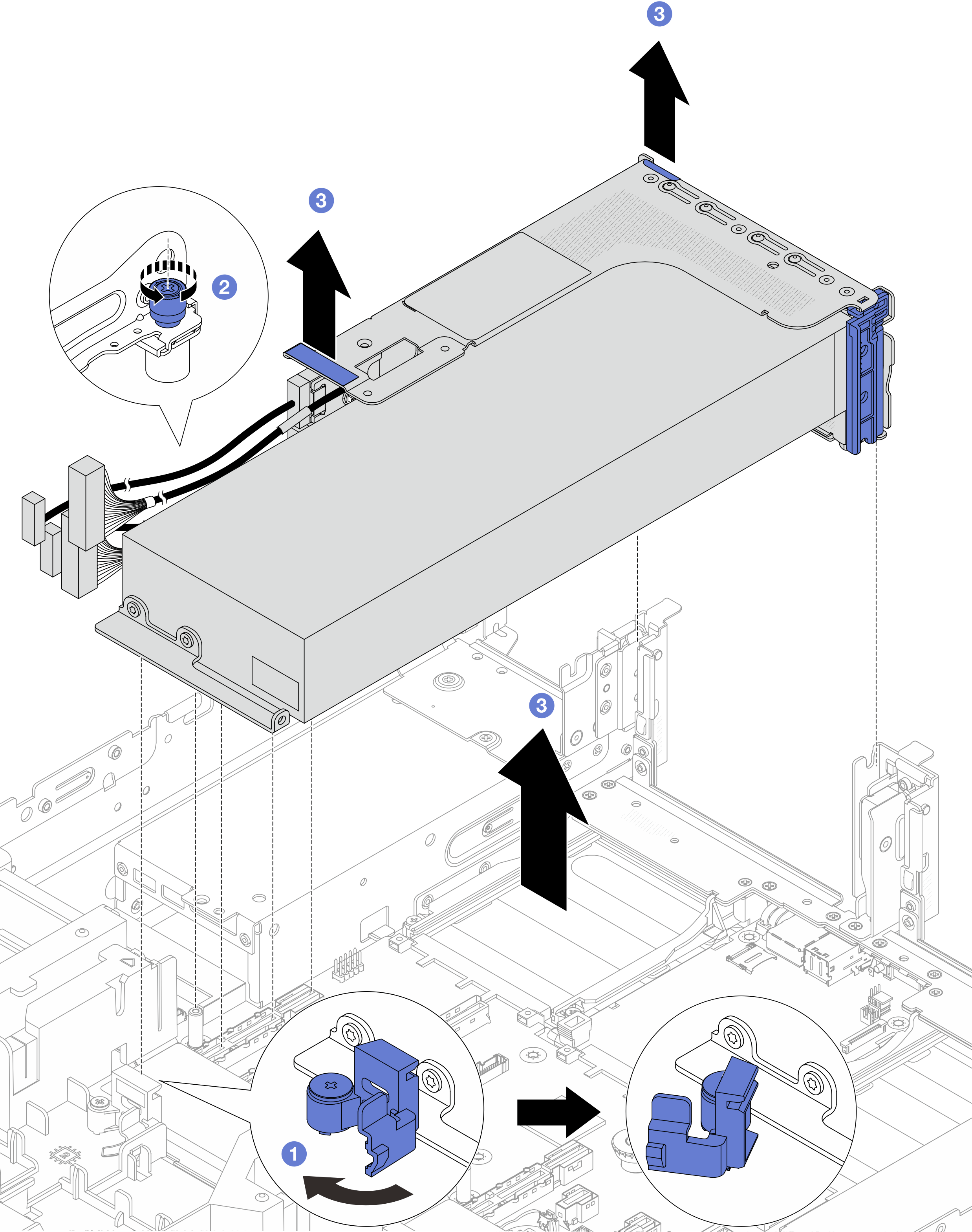

    圖 1. 卸下擴充卡組件
    Removing the riser assembly
    1. 打開 GPU 空氣擋板上的藍色閂鎖。
    2. 鬆開固定擴充卡組件的螺絲。
    3. 稍微向上提起擴充卡組件，然後從處理器板拔下擴充卡纜線。然後，將擴充卡組件從機箱中提起。
      小心
      為避免損壞主機板組件，請確保在從主機板組件斷開纜線時，遵循內部纜線佈線中的指示。
  3. 從擴充卡匣卸下 GPU 配接卡。

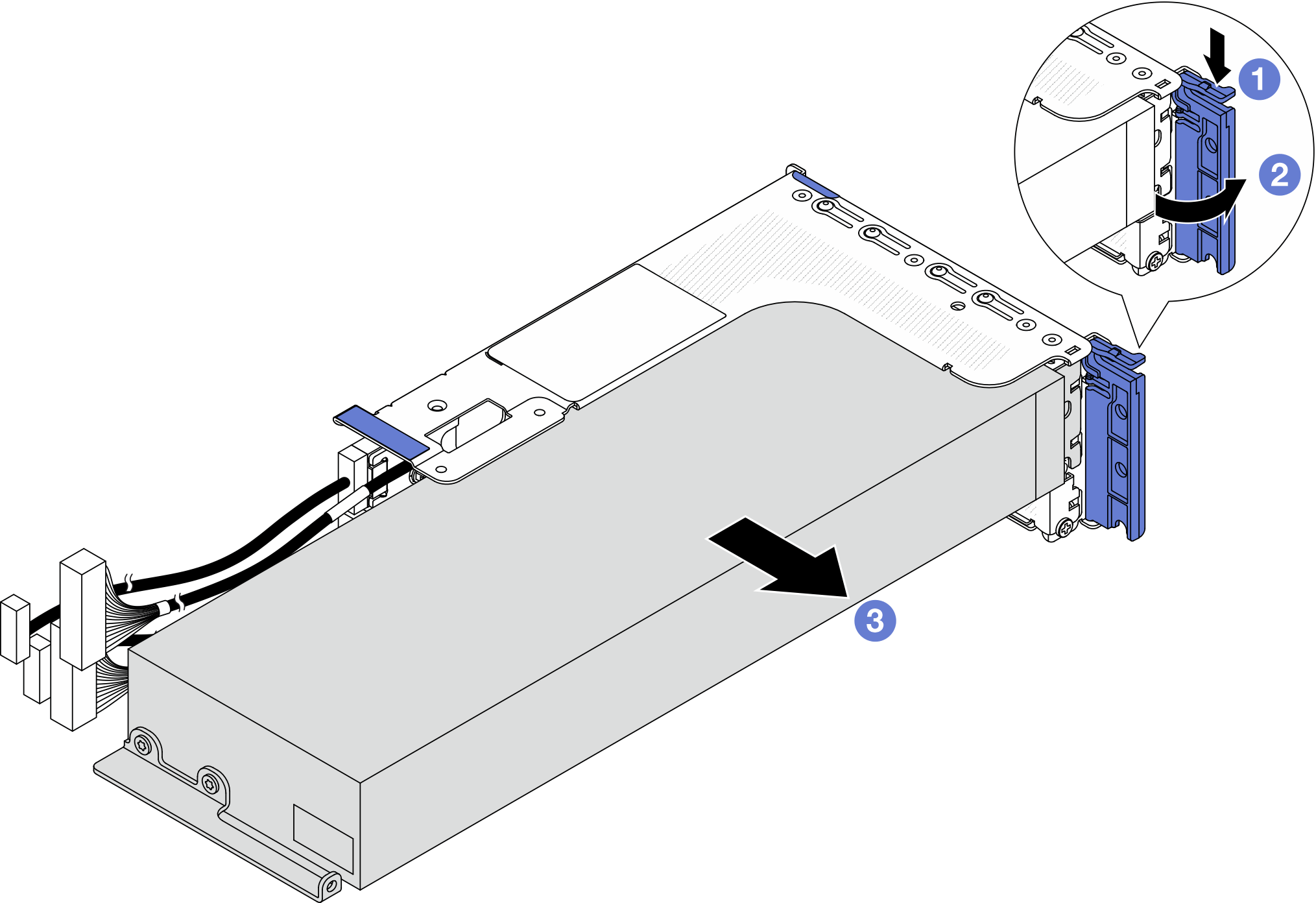

    圖 2. 卸下 GPU 配接卡
    Removing the GPU adapter
    1. 將固定夾向下按壓。
    2. 將固定閂鎖旋轉至打開位置。
    3. 抓住 GPU 配接卡邊緣，小心地將其從 PCIe 插槽拉出。

在您完成之後

如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
