GPU 어댑터 제거

이 섹션의 지침에 따라 GPU 어댑터를 제거하십시오.

이 작업 정보

주의
  • 설치 지침안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

  • 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

  • 설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.

절차

특정 유형에 따라 GPU 어댑터가 그림에 표시된 것과 다를 수 있습니다.

  1. 작업을 준비하십시오.
    1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
    2. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
    3. GPU 어댑터에서 GPU 전원 케이블을 제거하십시오.

      GPU 전원 케이블은 GPU 전원이 75W 이상인 경우에만 필요합니다.

  2. GPU 어댑터가 설치된 라이저 어셈블리를 제거하십시오.

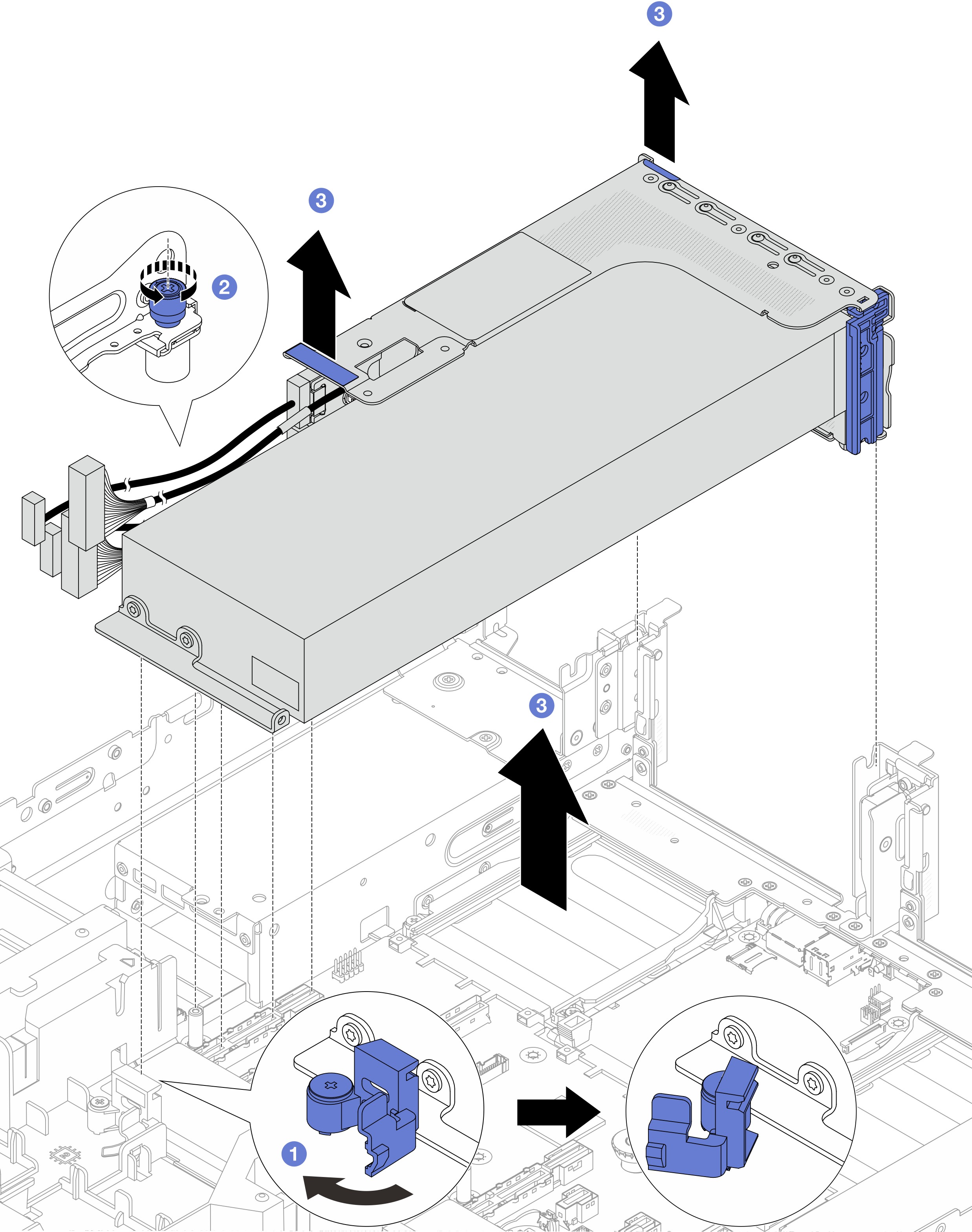

    그림 1. 라이저 어셈블리 제거
    Removing the riser assembly
    1. GPU 공기 조절 장치의 파란색 래치를 여십시오.
    2. 라이저 어셈블리를 고정하는 나사를 푸십시오.
    3. 라이저 어셈블리를 살짝 들어 올리고 프로세서 보드에서 라이저 카드 케이블을 분리하십시오. 그런 다음 라이저 어셈블리를 섀시에서 들어 올리십시오.
      주의
      시스템 보드 어셈블리의 손상을 방지하려면, 시스템 보드 어셈블리에서 케이블을 분리할 때 내장 케이블 배선의 지침을 따르십시오.
  3. 라이저 케이지에서 GPU 어댑터를 제거하십시오.
    그림 2. GPU 어댑터 제거
    Removing the GPU adapter
    1. 고정 클립을 아래쪽으로 누르십시오.
    2. 고정 브래킷을 열림 위치로 돌리십시오.
    3. GPU 어댑터의 가장자리를 잡고 PCIe 슬롯에서 조심스럽게 빼내십시오.

완료한 후

구성 요소 또는 옵션 장치를 반환하도록 지시받은 경우 모든 포장 지시사항을 따르고 제공되는 운송용 포장재를 사용하십시오.
