Extracción de un adaptador GPU

Siga las instrucciones que aparecen en esta sección para quitar un adaptador GPU.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

Nota
En función del tipo específico, el adaptador GPU puede ser diferente del que se muestra en las ilustraciones.

  1. Prepárese para la tarea.
    1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Sustitución del servidor.
    2. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
    3. Quite el cable de alimentación de GPU del adaptador GPU.
      Nota

      El cable de alimentación de GPU solo se necesita cuando la alimentación de GPU es mayor o igual a 75 W.

  2. Quite el conjunto de expansión en el que se instaló el adaptador GPU.

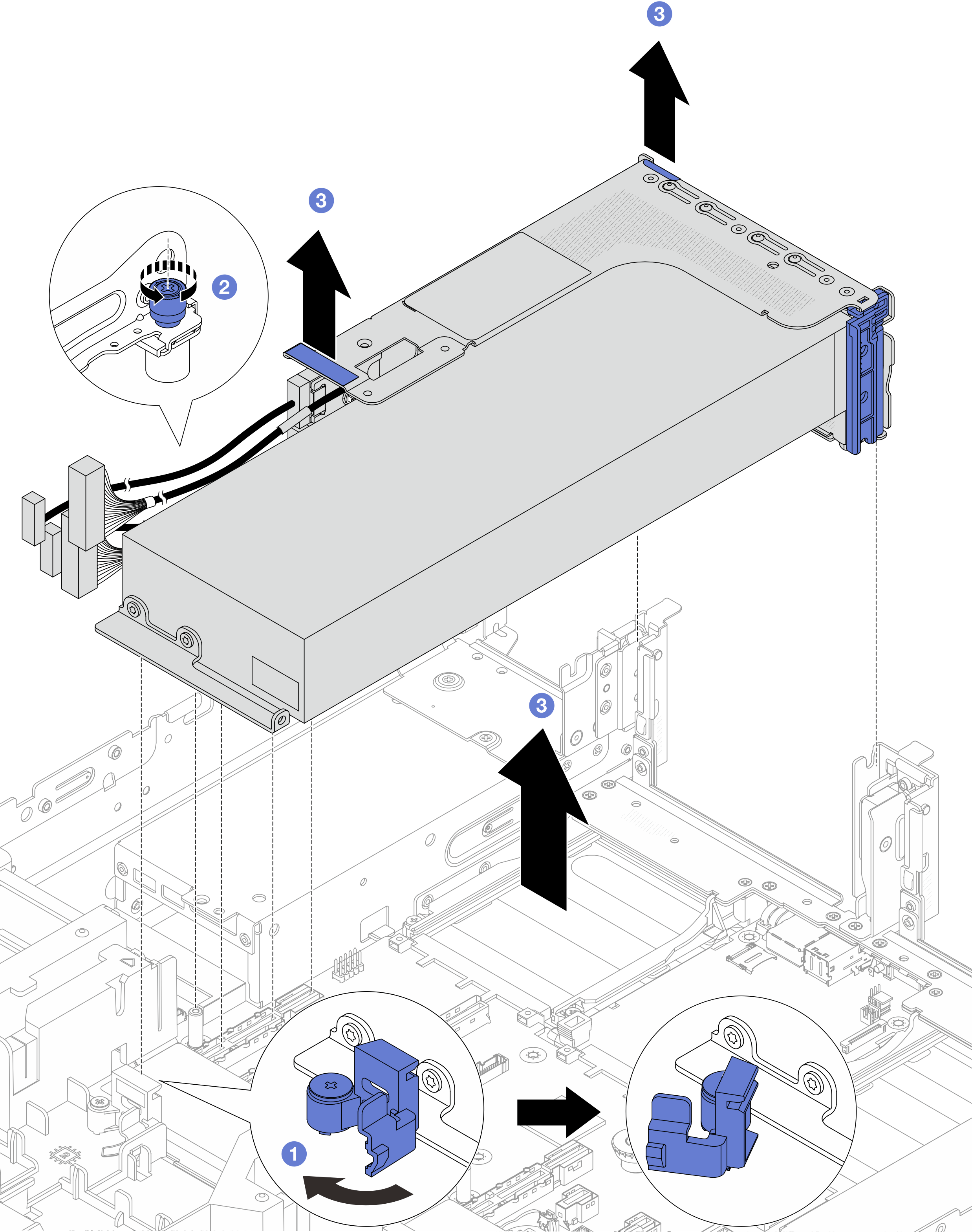

    Figura 1. Extracción del conjunto de expansión
    Removing the riser assembly
    1. Abra el pestillo azul del deflector de aire de GPU.
    2. Suelte los tornillos que fijan el conjunto de expansión.
    3. Levante levemente el conjunto de expansión y desconecte los cables de la tarjeta de expansión de la placa del procesador. Luego, levante el conjunto de expansión para quitarlo del chasis.
      Atención
      Para evitar dañar el conjunto de la placa del sistema, asegúrese de seguir las instrucciones que aparecen en Disposición interna de los cables al desconectar los cables del conjunto de la placa del sistema.
  3. Quite el adaptador GPU del compartimiento de expansión.

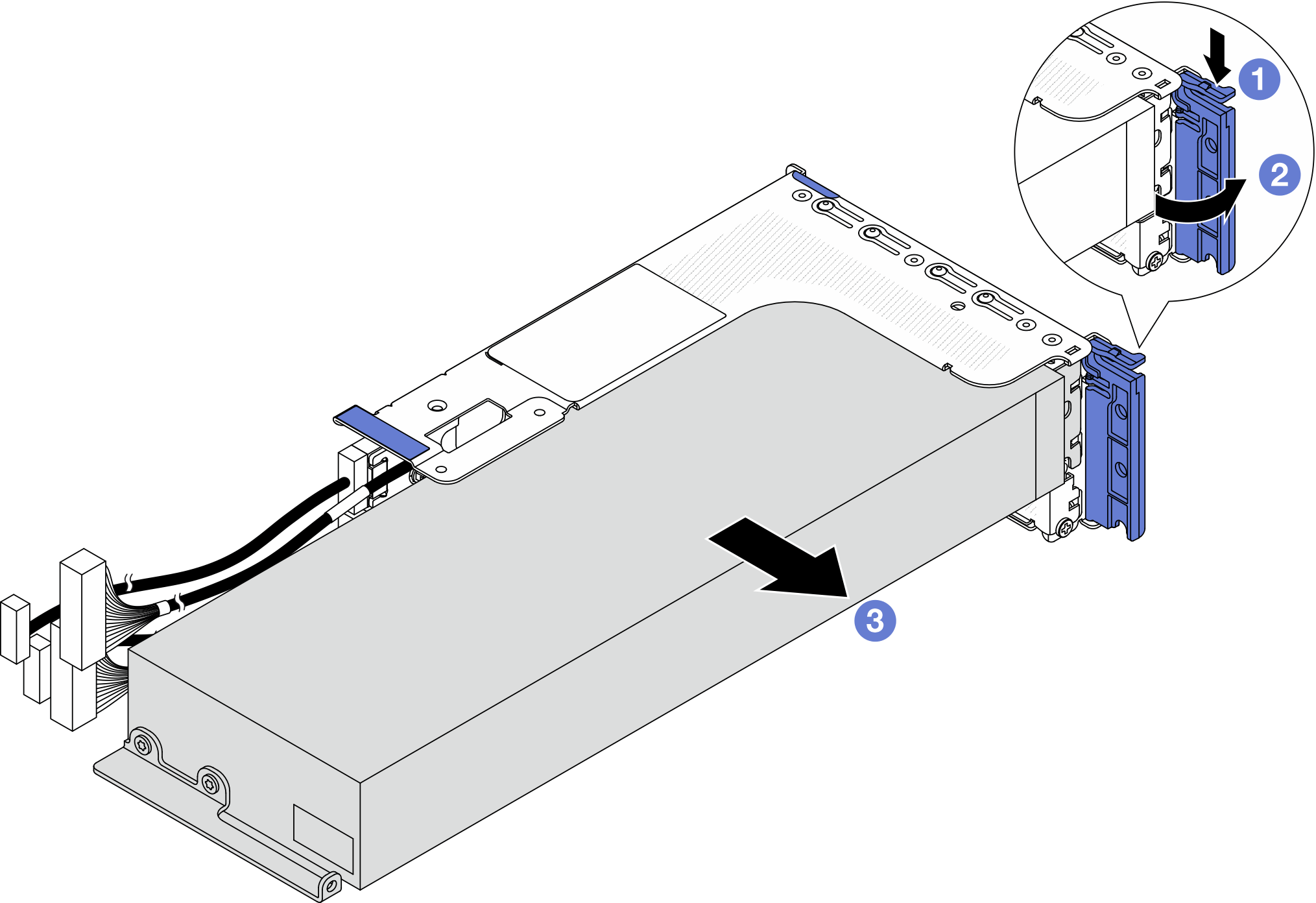

    Figura 2. Extracción del adaptador GPU
    Removing the GPU adapter
    1. Presione el clip de sujeción hacia abajo.
    2. Gire el mecanismo de cierre de sujeción a la posición de apertura.
    3. Sujete el adaptador GPU por los bordes y tírelo suavemente hacia fuera de la ranura de PCIe.

Después de finalizar

Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
