卸下 GPU 适配器

按照本节中的说明卸下 GPU 适配器。

关于本任务

注意
  • 请阅读安装准则安全检查核对表以确保操作安全。

  • 关闭服务器和外围设备的电源,然后拔下电源线和所有外部线缆。请参阅关闭服务器电源

  • 为避免静电导致的系统中止和数据丢失,请在安装前将容易被静电损坏的组件放在防静电包装中,并在操作设备时使用静电释放腕带或其他接地系统。

过程

取决于具体类型,您的 GPU 适配器可能与图中所示的有所不同。

  1. 为本任务做好准备。
    1. 如果服务器安装在机架中,请在机架滑动导轨上滑出服务器,以便对顶盖执行操作或将服务器从机架中卸下。请参阅更换服务器
    2. 卸下顶盖。请参阅卸下顶盖
    3. 从 GPU 适配器上拔下 GPU 电源线。

      仅当 GPU 功率大于或等于 75 W 时才需要 GPU 电源线。

  2. 卸下装有 GPU 适配器的转接卡组合件。

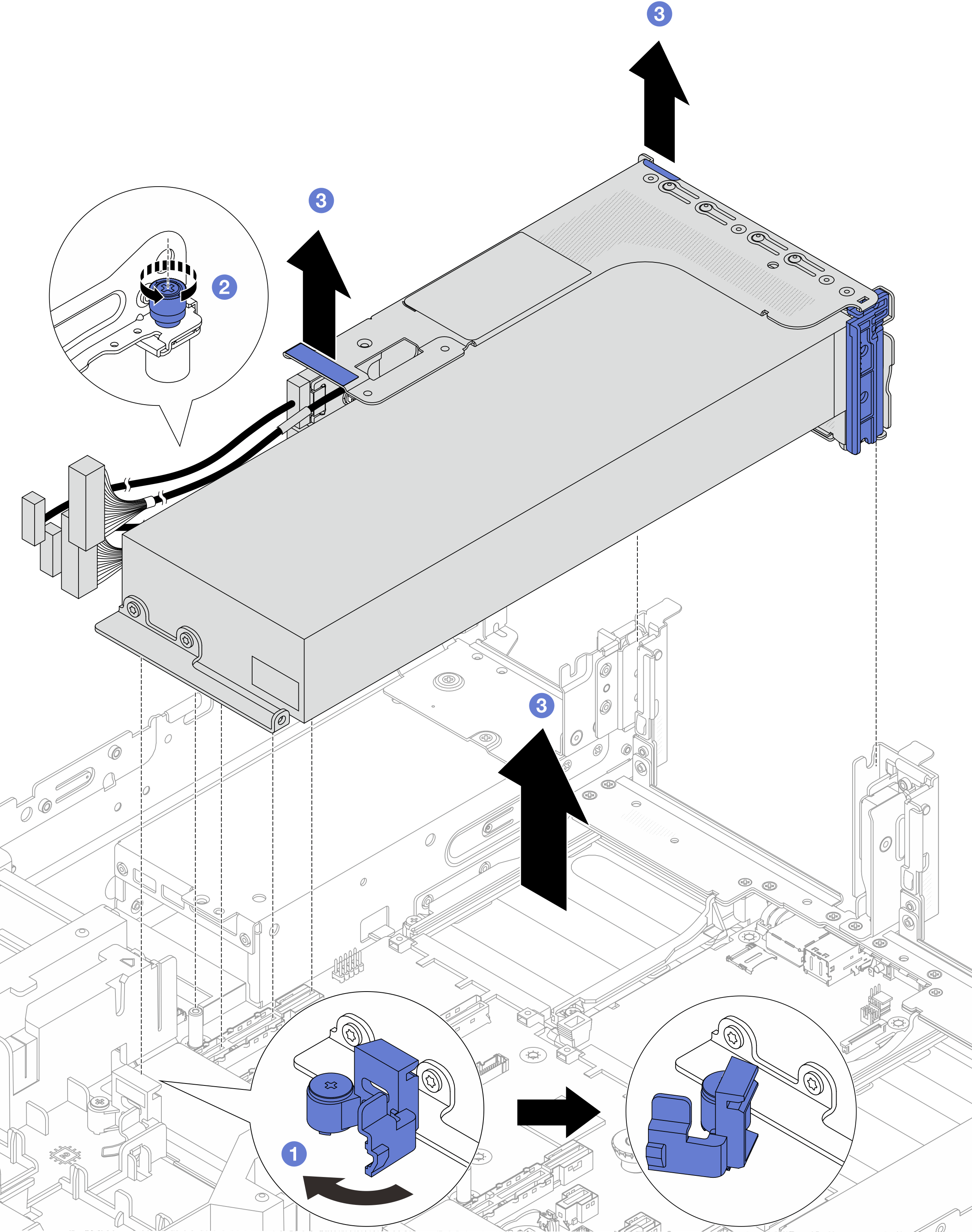

    图 1. 卸下转接卡组合件
    Removing the riser assembly
    1. 打开 GPU 导风罩上的蓝色滑锁。
    2. 拧松固定转接卡组合件的螺钉。
    3. 轻轻向上提起转接卡组合件,然后从处理器板上拔下转接卡线缆。然后,将转接卡组合件从机箱中提取出来。
      注意
      为避免损坏主板组合件,从主板组合件上拔下线缆时,请务必遵循内部线缆布放中的说明操作。
  3. 从转接卡架上卸下 GPU 适配器。

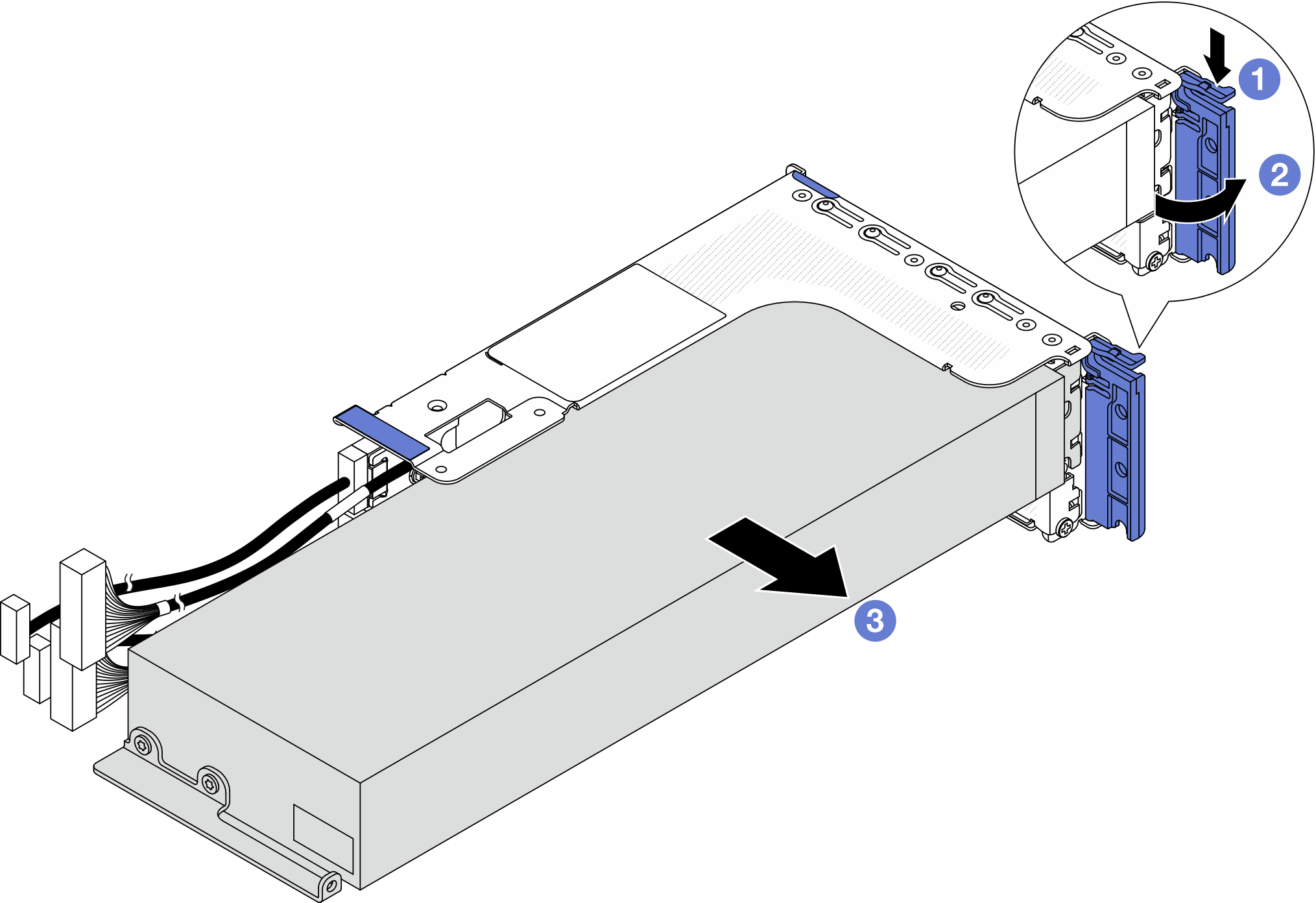

    图 2. 卸下 GPU 适配器
    Removing the GPU adapter
    1. 向下按固定夹。
    2. 将固定滑锁旋转至打开位置。
    3. 抓住 GPU 适配器的边缘,小心地将其从 PCIe 插槽中取出。

完成之后

如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
